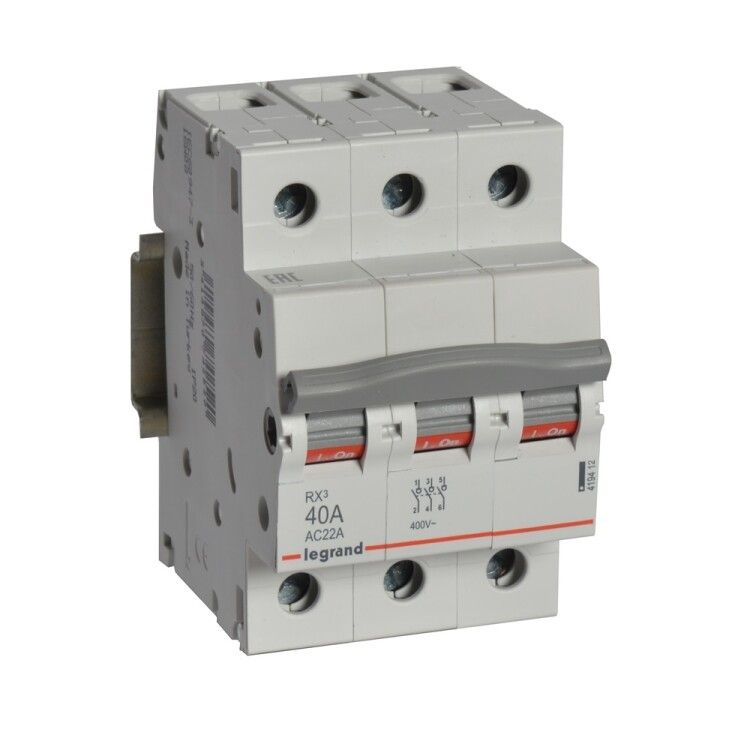

Выключатели-разъединители RX3 - 3П 40 А 3 модуля 419412 Legrand

Выключатель-разъединитель 3-полюсный 40А RX3 - устройство для безопасного отключения трёх фаз в цепях до 400 В, предназначенное для ручного управления питанием оборудования на промышленных объектах и в бытовых сетях. Модель RX3 от Legrand и IEK соответствует требованиям МЭК 60947-2 и устанавливается на DIN-рейку.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 40А RX3 используется для ручного отключения электрооборудования при обслуживании, ремонте или аварийной ситуации. Он обеспечивает видимое силовое разъединение - то есть физический разрыв всех трёх фаз одновременно. Подходит для установки в распределительных щитах на предприятиях, в цехах, жилых домах и общественных зданиях. Применяется в системах питания станков, насосов, вентиляторов и других потребителей с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 40 А (Ie AC1)
• Количество полюсов: 3
• Тип коммутации: Выключатель-разъединитель нагрузки - отключает только токи нагрузки, не предназначено для отключения КЗ
• Способ монтажа: На DIN-рейку шириной 35 мм
• Количество модулей DIN: 3
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Тип рукоятки: рычажная, удобна для ручного переключения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Силовое разъединение: да - при отключении создаёт видимый воздушный зазор между контактами
• Нормативный документ: МЭК 60947-2

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 40А RX3 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно зафиксировать устройство на рейке с помощью защёлки. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Обязательно соблюдать порядок подключения: входные клеммы - сверху, выходные - снизу. Устройство не требует специальных инструментов, но перед работой необходимо полностью отключить питание.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 40А RX3 соответствует международному стандарту МЭК 60947-2, который регламентирует требования к аппаратам низковольтного распределения. Силовое разъединение гарантирует соответствие нормам безопасности при проведении техобслуживания. IP20 позволяет использовать устройство только внутри закрытых щитов - не для открытой установки на улице или во влажных помещениях.

Преимущества

• Чёткая визуальная индикация состояния: положение рычага показывает, включен или отключен circuit
• Физическое разъединение всех трёх фаз - исключает риск случайного включения
• Компактный размер (3 модуля DIN) экономит место в щите
• Надёжные медные контакты обеспечивают долгую работу даже при частых операциях
• Поддерживается двумя крупными брендами - Legrand и IEK - что гарантирует качество и доступность запчастей

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителя в цепи
• IP20 не допускает использование вне герметичных шкафов - нельзя применять в сырых, пыльных или наружных условиях
• Не имеет функции автоматического отключения - требует постоянного ручного вмешательства
• Не подходит для частого включения/выключения (более 10–15 раз в день) - для таких задач лучше использовать контакторы

Примеры использования

• Отключение питания станка перед техническим осмотром
• Изолирование группы светильников в административном здании
• Разъединение цепи конвейера при плановой остановке производства
• Обеспечение безопасного доступа к внутренним компонентам щита

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 40 А - особенно при наличии пусковых токов двигателей
• Учитывайте посадочный размер: 3 модуля DIN = около 54 мм ширины - убедитесь, что в щите хватает места
• При использовании в холодных условиях (УХЛ4) избегайте резких перепадов температур - это снижает срок службы пластиковых элементов
• Не используйте выключатель-разъединитель как основную защиту - всегда сочетайте его с автоматическим выключателем
• Проверяйте состояние контактов каждые 6–12 месяцев - при нагреве или окислении заменяйте устройство
