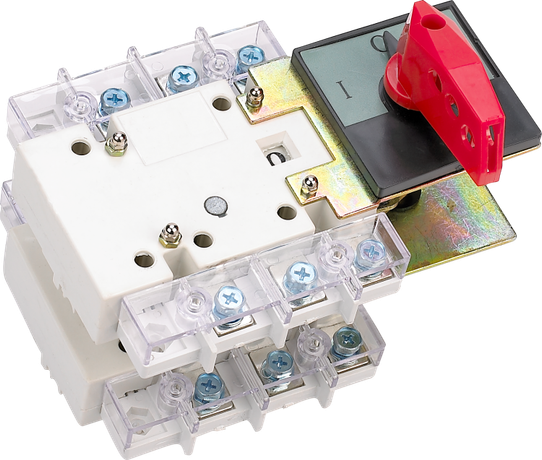

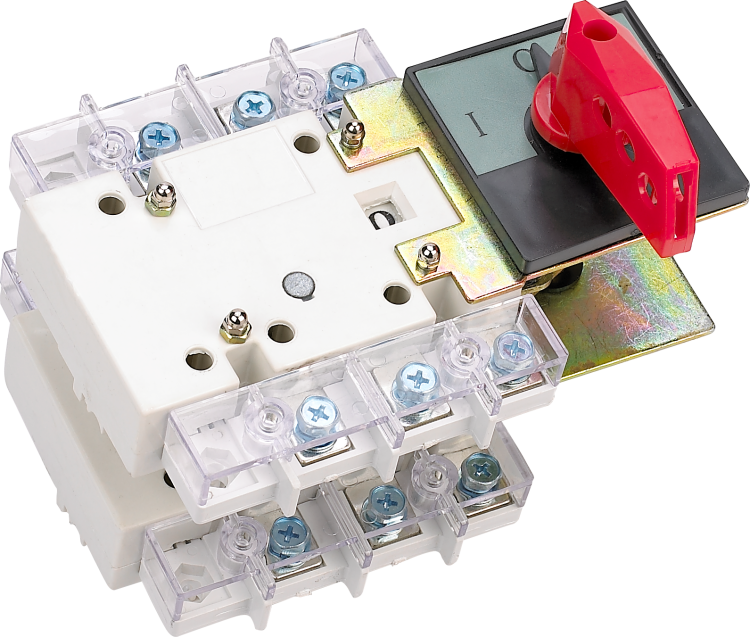

Выключатель-разъединитель ВР-101 3Р 3150A на два направления тандем с видимым разрывом | 40164DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft - устройство для безопасного отключения и переключения трёхфазных цепей с током до 3150 А. Он предназначен для работы в распределительных щитах на промышленных объектах, где требуется явный визуальный разрыв цепи и возможность реверса. Артикул 40164dek соответствует модели с тандемным механизмом и двойным разрывом контактов.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения и переключения трёхфазных силовых цепей. Его основная задача - обеспечить физический разрыв цепи перед обслуживанием оборудования, что необходимо по правилам безопасности. Устройство подходит для систем с смешанными нагрузками: двигатели, нагреватели, конвейеры, компрессоры. Благодаря реверсивному переключению, он позволяет менять направление тока между двумя источниками питания - например, при работе с резервными линиями или автономными генераторами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 3150 А
• Номинальное напряжение изоляции: 800 В
• Условный ток короткого замыкания: 50 кА
• Категория применения: AC-22B (активные и индуктивные нагрузки)
• Тип управления: ручка-переключатель
• Максимальное рабочее напряжение: 690 В, 50 Гц
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытый шкаф)
• Тип присоединения: винтовые клеммы
• Габариты: 540×492×479 мм
• Цвет корпуса: черный
• Конструкция: стационарная, внутренняя установка
• Блокировка: есть (предотвращает случайное включение)
• Подвод питания: верхний или нижний

Совместимость и монтаж

Выключатель-разъединитель ВР-101 устанавливается внутри распределительного щита. Для монтажа необходима свободная площадь минимум 540×492 мм. Клеммы выполнены из меди - подходят для подключения медных жил сечением до 240 мм2. Присоединение выполняется винтовым зажимом: затяжка должна соответствовать моменту, указанному в руководстве производителя. Обязательно соблюдать порядок подключения: питание можно подвести как сверху, так и снизу - это важно при проектировании схемы. Наличие блокировки позволяет зафиксировать положение выключателя в режиме “выкл” с помощью замка или пломбы.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 имеет видимый разрыв контактов - это обязательное требование для работ по техобслуживанию согласно ПУЭ. Конструкция обеспечивает двойной разрыв каждого полюса, что способствует эффективному гашению дуги при коммутации. Устройство рассчитано на работу в условиях, соответствующих категории AC-22B - то есть при частых включениях/отключениях двигателей и других индуктивных нагрузок. Сертифицирован в соответствии с требованиями к оборудованию среднего класса напряжения.

Преимущества

• Двойной разрыв контакта - снижает износ и увеличивает срок службы устройства
• Медные клеммы - обеспечивают минимальные потери и устойчивость к нагреву
• Реверсивный механизм типа “Тандем” - позволяет переключать питание между двумя источниками без дополнительных аппаратов
• Фиксация в положении “выключено” - исключает случайное включение при ремонте
• Гибкий подвод питания - упрощает интеграцию в существующие схемы

Ограничения применения

Выключатель-разъединитель ВР-101 нельзя использовать как автоматическое устройство защиты - он не отключает при перегрузках или КЗ. Степень защиты IP00 означает, что устройство **не** предназначено для открытой установки - обязательно использование в герметичном или закрытом щите. Не рекомендуется применять в агрессивных средах: повышенная влажность, химические пары, пылевые помещения без дополнительной защиты. Также не следует выполнять частые операции включения/отключения под нагрузкой - это сокращает срок службы контактов.

Примеры использования

• Переключение между основным и резервным питанием на насосной станции
• Отключение цепи для техобслуживания частотного преобразователя
• Изоляция участка сети перед ремонтными работами на конвейере
• Работа с двухканальной системой питания в цехе с высокими требованиями к бесперебойности

Практические советы

• При выборе места установки учтите габариты 540×492×479 мм - нужен запас для доступа к ручке и клеммам
• Не используйте алюминиевые провода - они не совместимы с медными клеммами без переходника
• Обязательно проверьте соответствие сечения кабеля и момента затяжки винтов - перетяжка повреждает контактную группу
• При использовании в системах с частыми переключениями регулярно осматривайте контакты на следы дуги
• Для работы в условиях повышенной влажности или пыли - устанавливайте ВР-101 в щит с классом защиты IP54 и выше
