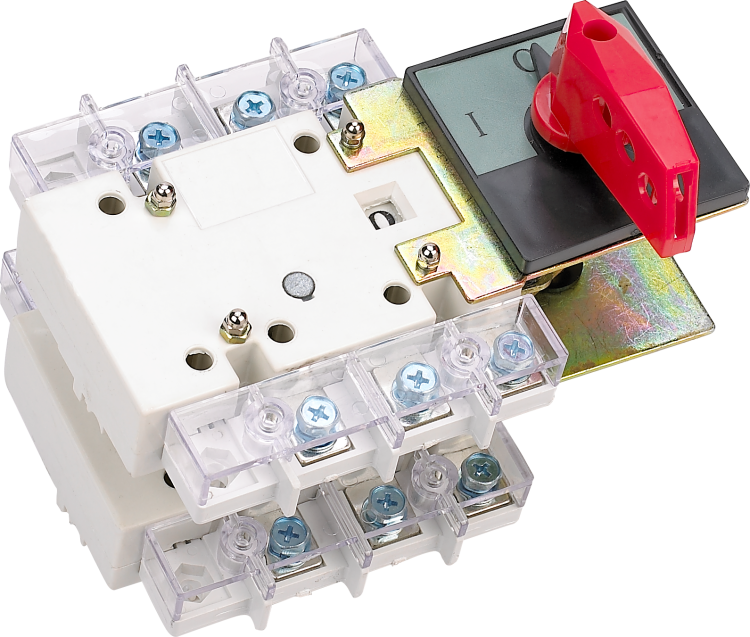

Выключатель-разъединитель ВР-101 3Р 3150A на два направления тандем | 40116DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft — это трёхполюсное устройство на 3150 А с реверсивным переключением, предназначенное для безопасного отключения и коммутации мощных электрических цепей в распределительных щитах. Устройство сочетает функции выключателя и разъединителя, что делает его незаменимым в системах с двойным источником питания или требующих реверса.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения и перевода нагрузки между двумя источниками питания. Применяется в промышленных распределительных устройствах, где требуется надёжное механическое отключение цепи — например, на входах крупных станков, конвейерных линий, насосных станций и системах резервирования питания. Благодаря реверсивному механизму типа «Тандем» (T), он позволяет безопасно переключать питание между основным и резервным источником без параллельного соединения сетей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 3150 А
• Номинальное напряжение изоляции: 800 В
• Условный ток короткого замыкания: 50 кА
• Категория применения: AC-22B (смешанные активные и индуктивные нагрузки)
• Тип элемента управления: тумблер с фиксацией
• Тип присоединения: винтовые медные клеммы
• Степень защиты: IP00 (без внешней защиты — требует установки в закрытом корпусе)
• Габаритные размеры: 540×492×479 мм
• Монтаж: внутренний, встраиваемый в шкаф
• Поддержка подвода питания: сверху и снизу
• Блокировка: да (возможно применение замковых устройств для предотвращения случайного включения)

Совместимость и монтаж

Выключатель-разъединитель ВР-101 рассчитан на установку в распределительные щиты с достаточными габаритами. Его компактная версия упрощает интеграцию даже в ограниченном пространстве. Для монтажа необходим доступ к задней части аппарата — клеммы расположены сзади, подключение выполняется винтовым способом. Кабели должны иметь соответствующее сечение, совместимое с 3150 А. Обязательно соблюдать требования по заземлению шкафа и использованию защитных кожухов, поскольку степень защиты IP00 исключает работу на открытом воздухе или в пыльных/влажных средах без дополнительной оболочки.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к категории применения AC-22B, что гарантирует устойчивость к импульсным нагрузкам и дуговым пробоям при переключении смешанных (активно-индуктивных) нагрузок. Наличие двойного разрыва контактов обеспечивает эффективное гашение дуги, снижая риск возгорания. Блокировка позволяет использовать механические замки (например, LOTO) для безопасности при обслуживании. Устройство не имеет сертификата UL или IEC 60947-3, однако проектировано в соответствии с принципами европейских норм для промышленного оборудования.

Преимущества

• Двойной разрыв контакта — повышает надёжность гашения дуги и продлевает срок службы
• Медные клеммы — обеспечивают минимальные потери и стабильную передачу тока при 3150 А
• Подвод питания сверху и снизу — упрощает проектирование схемы и экономит место в щите
• Реверсивный механизм типа «Тандем» — позволяет безопасно переключать питание между двумя источниками без параллельного включения
• Фиксированный монтаж — минимизирует риск самопроизвольного отключения при вибрациях

Ограничения применения

• Не предназначен для работы вне защищённого электрошкафа — IP00 не допускает воздействия пыли, влаги или посторонних предметов
• Не подходит для частого включения/выключения — предназначен для редких операций отключения, не для регулярной коммутации
• Требует значительного места в щите — габариты 540×492×479 мм требуют планирования свободного пространства вокруг
• Не имеет автоматической защиты — не заменяет автоматический выключатель; необходимо использование дополнительных защитных устройств

Примеры использования

• Переключение питания между основной ЛЭП и дизель-генератором на промышленном объекте
• Изоляция участка сети для ремонта в многоканальных системах (конвейеры, печи)
• Резервирование питания для насосных станций с двойным входом
• Обеспечение безопасного отключения перед техобслуживанием силового оборудования

Практические советы

• При выборе места установки учтите, что выключатель-разъединитель ВР-101 занимает много места — проверьте соответствие габаритов вашего шкафа
• Используйте винты с правильным моментом затяжки — переусиливать нельзя, чтобы не повредить медные клеммы
• Для безопасности всегда применяйте блокировки (замки) на тумблере при проведении работ
• Не используйте этот аппарат как обычный рубильник — он не рассчитан на частые включения, только на редкие переключения и отключения
• Проверьте возможность подвода кабелей сверху/снизу до монтажа — это влияет на маршруты прокладки проводов внутри шкафа
