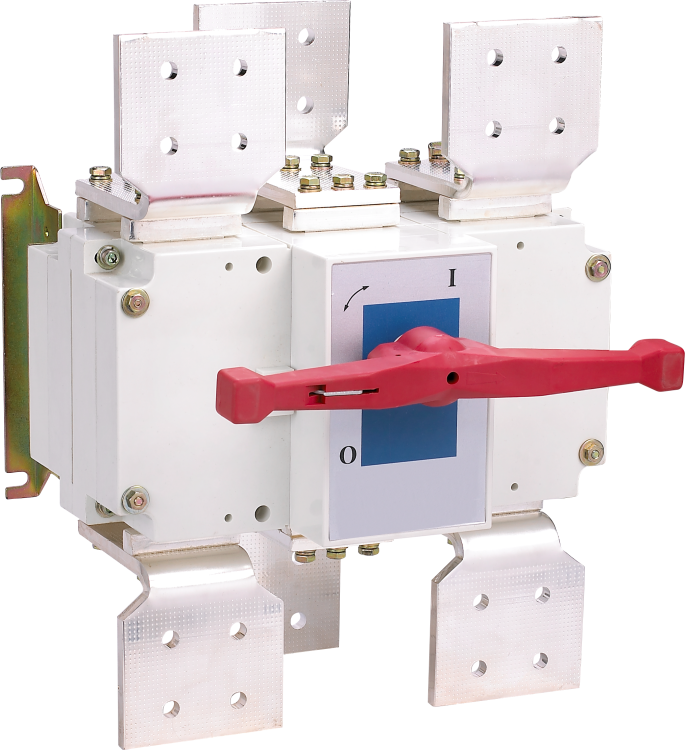

Выключатель-разъединитель ВР-101 3Р 3150A с видимым разрывом задний доступ | 40065DEK DEKraft APC

Выключатель-разъединитель ВР-101 3-полюсный 3150A с видимым разрывом, задний доступ - устройство для безопасного отключения мощных цепей в распределительных щитах. Бренд DEKRAFT и артикул 40065dek позволяют точно идентифицировать модель при закупках и обслуживании. Устройство предназначено для работы в системах с токами до 3150 А и применяется там, где требуется физическое отключение цепи с наглядным подтверждением разрыва.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения силовых цепей при плановом обслуживании, ремонте или аварийной ситуации. Он не предназначен для частых коммутаций под нагрузкой - это исключительно разъединитель, а не автоматический выключатель. Применяется в промышленных щитах: на входе в цеховые распределительные пункты, перед крупными двигателями, трансформаторами, конвейерами и другими оборудованием с высокой потребляемой мощностью.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Номинальный ток: 3150 А - рассчитан на работу с большими нагрузками, характерными для тяжелой промышленности
• Номинальное напряжение изоляции: 690 В - подходит для сетей до 690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные токи КЗ этого уровня без выхода из строя
• Тип присоединения: винтовые клеммы - надежное механическое соединение с медными контактами
• Тип элемента управления: тумблер - простой, интуитивный рычаг для ручного переключения
• Габариты: 310×510×378 мм - компактная форма для плотной укладки в шкафах
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри защищённого корпуса
• Наличие блокировки: да - возможность запирания в положении “выключено” для безопасности персонала
• Способ монтажа: монтажная плата - крепится на металлическую пластину внутри щита
• Подходит для установки в щит: да - специально спроектирован для внутренней сборки

Совместимость и монтаж

Выключатель-разъединитель ВР-101 монтируется на монтажную плату с помощью болтов через отверстия в основании. Для правильной установки необходимо соблюдать зазоры между соседними аппаратами - рекомендуется минимум 50 мм с боков и 100 мм сверху/снизу для теплоотвода и доступа к клеммам. Подвод питания допускается как сверху, так и снизу - это упрощает трассировку кабелей. Винтовые клеммы рассчитаны на медные жилы сечением до 300 мм2. Перед подключением проверьте соответствие площади сечения провода и зажима - перегрузка вызывает перегрев.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует категории применения AC-22B - то есть работает с сочетанием активных и индуктивных нагрузок, таких как двигатели и трансформаторы. Наличие видимого разрыва гарантирует выполнение требований норм по безопасности при работах на электроустановках. Блокировка предотвращает случайное включение - обязательна при проведении ТО. Устройство не имеет защиты от внешних воздействий (IP00), поэтому обязательно должно быть установлено в закрытом щите с уровнем защиты не ниже IP54.

Преимущества

• Двойной разрыв каждого контакта - обеспечивает более эффективное гашение дуги и увеличивает срок службы
• Медные клеммы - снижают тепловые потери и улучшают контакт при больших токах
• Компактная конструкция - экономит место в щитах, особенно важна при ограниченном пространстве
• Задний доступ к клеммам - позволяет подключать кабели с тыльной стороны, не мешая другому оборудованию
• Фиксация в положении “выключено” - повышает уровень безопасности при техобслуживании

Ограничения применения

• Не предназначен для частых включений/выключений под нагрузкой - это не автомат, а разъединитель
• IP00 - нельзя использовать вне закрытых щитов, даже в помещениях с повышенной влажностью
• Требуется ручное управление - не совместим с автоматическими системами управления
• Нет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическим выключателем или предохранителем
• Не подходит для мобильных или наружных установок

Примеры использования

• Главный входной выключатель в распределительном щите цеха с несколькими двигателями
• Отключающее устройство перед частотным преобразователем мощностью выше 2 МВт
• Разъединитель на вводе в трансформаторную подстанцию 690 В
• Изолирующий рубильник перед ремонтной зоной на конвейере

Практические советы

• Перед монтажом проверьте, что токовая нагрузка системы не превышает 3150 А - превышение вызовет перегрев и отказ
• Обязательно используйте блокировку в виде замка или пломбы во время проведения работ - это требование ПТЭ и ПБ
• При подключении кабелей затягивайте винты равномерно, без перекоса - иначе возникает риск оплавления клемм
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии следов дугового износа замените аппарат
• Выбирая аналоги, обращайте внимание на типоразмер 3150 - он определяет габариты и расположение креплений
• Для систем с частыми отключениями рассмотрите использование автоматических выключателей с видимым разрывом - они лучше подходят для динамичных режимов
