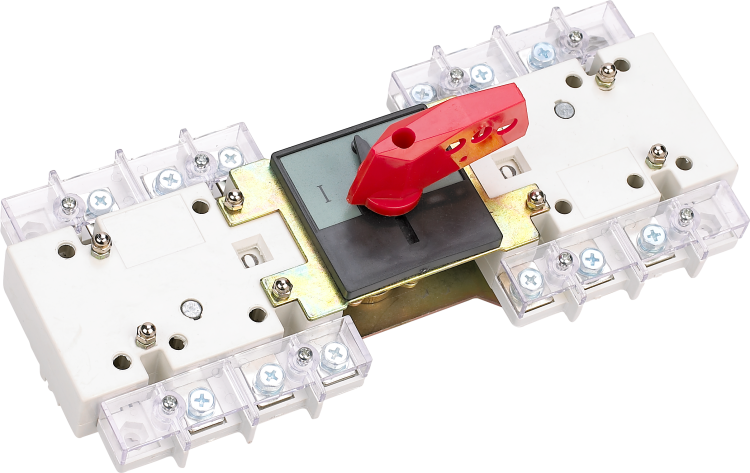

Выключатель-разъединитель ВР-101 3Р 630A на два направления симметричный с видимым разрывом | 40257DEK DEKraft APC

Выключатель-разъединитель ВР-101 3P 630A два направления симметричный с видимым разрывом от DEKraft предназначен для безопасного отключения и переключения трёхфазных цепей с высокими токами. Устройство сочетает функции коммутации и визуального разрыва цепи, что делает его незаменимым в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР-101 3P 630A два направления симметричный с видимым разрывом используется для ручного отключения и переключения трёхфазных электрических цепей. Он применяется там, где требуется надёжная изоляция цепи перед обслуживанием, а также частое изменение направления тока - например, на насосных станциях, конвейерах, системах вентиляции и других устройствах с реверсивным управлением. Благодаря симметричному исполнению, он одинаково хорошо работает при питании сверху или снизу.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 25 кА
• Категория применения: AC-22B (смешанные активные и индуктивные нагрузки)
• Тип элемента управления: ручка-переключатель
• Тип присоединения: винтовые медные клеммы
• Степень защиты: IP00 (без внешней защиты, требует установки в корпус)
• Габаритные размеры: 168×260×545 мм
• Масса: не указана (не влияет на монтаж)
• Цвет элементов управления: черный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 3P 630A два направления симметричный с видимым разрывом - встраиваемое устройство фиксированной установки. Его можно устанавливать только внутрь распределительного щита, который обеспечивает механическую и защитную изоляцию. Клеммы выполнены из меди, что позволяет легко подключить одножильные и многожильные провода сечением до 120 мм2. Подключение возможно как сверху, так и снизу - это упрощает компоновку шин и кабельных трасс внутри щита. Для фиксации используются стандартные DIN-рейки или крепёжные отверстия на корпусе.

Безопасность и стандарты

Изделие соответствует требованиям к аппаратам категории AC-22B, что гарантирует устойчивость к импульсным нагрузкам и дуговым пробоям при переключении двигателей и трансформаторов. Наличие видимого разрыва подтверждает соответствие нормам безопасности при проведении ремонтных работ - оператор может визуально убедиться в отсутствии напряжения. Блокировка предотвращает случайное включение при открытой дверце щита. Двойной разрыв каждого полюса снижает вероятность залипания контактов и увеличивает срок службы.

Преимущества

• Симметричная конструкция позволяет гибко организовать подвод питания - сверху или снизу - без изменения способа монтажа.
• Медные клеммы обеспечивают минимальные потери и стабильный контакт даже при длительной работе на максимальном токе.
• Двойной разрыв контакта в каждом полюсе повышает надёжность гашения дуги и продлевает срок службы.
• Наличие блокировки исключает опасность включения при открытом доступе к оборудованию.
• Простая и прочная конструкция рассчитана на десятки тысяч циклов включения/выключения.

Ограничения применения

• Степень защиты IP00 требует обязательной установки в закрытый распределительный щит - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной оболочки.
• Не предназначен для частого автоматического включения/выключения - только ручное управление через ручку-переключатель.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять совместно с автоматическими выключателями или предохранителями.
• Запрещено эксплуатировать при температуре ниже -25C и выше +40C без специальных мер (температура не указана явно, но следует из классических условий для промышленных аппаратов).

Примеры использования

• Переключение направления вращения крупного асинхронного двигателя на конвейере.
• Отключение цепи питания насосной группы перед плановым техобслуживанием.
• Реверсивное управление лифтами или подъёмниками в промышленных зонах.
• Обеспечение видимого разрыва в главном распределительном щите предприятия.

Практические советы

• При монтаже проверьте, чтобы винты клемм были затянуты моментом 10–12 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает клемму.
• Учитывайте габариты 168×260×545 мм при проектировании места установки - устройство занимает значительное пространство в щите.
• Для работы в условиях повышенной запылённости используйте герметичные крышки или боксы с IP54+.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после аварийных отключений или частых переключений.
• Этот выключатель-разъединитель ВР-101 3P 630A два направления симметричный с видимым разрывом - не замена автомату. Обязательно ставьте в цепи защитные автоматы с подходящей отключающей способностью (≥25 кА).
