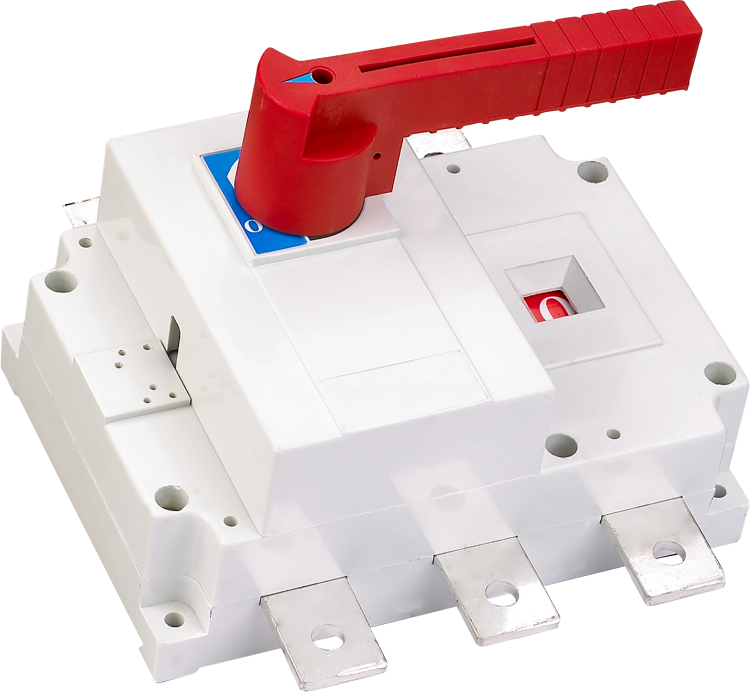

Выключатель-разъединитель ВР-101 3Р 800A с видимым разрывом задний доступ | 40059DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft — это устройство для безопасного отключения и изоляции электрической цепи при обслуживании или аварийных ситуациях. Номинальный ток 800 А, трёхполюсная конструкция и видимый разрыв позволяют использовать его в мощных распределительных системах, особенно там, где требуется гарантированная изоляция цепи. Артикул 40059dek соответствует сериям DEKraft и SE (Dekraft).

Назначение и область применения

Выключатель-разъединитель ВР-101 предназначен для ручного отключения силовой цепи с видимым разрывом контактов. Он не рассчитан на частые коммутации под нагрузкой — используется исключительно для изоляции участка сети перед работой персонала.

Применяется в промышленных распределительных щитах: на входе оборудования, у крупных двигателей, нагревательных установок, конвейеров и других потребителей с током до 800 А. Соответствует категории применения AC-22B — подходит для смешанных нагрузок, включающих как активные (например, ТЭНы), так и индуктивные компоненты (электродвигатели).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 50 кА — способен выдерживать КЗ без разрушения, но не отключает его автоматически
• Тип управления: тумблер с механической фиксацией положений “ВКЛ”/“ОТКЛ”
• Способ присоединения: винтовые медные клеммы — совместимы с многожильными и одножильными проводниками
• Габариты: 175×312×378 мм
• Степень защиты: IP00 — нет защиты от пыли и воды, требует установки внутри закрытых корпусов
• Блокировка: есть — позволяет зафиксировать положение “ОТКЛ” и предотвратить случайное включение
• Количество вспомогательных контактов: 0 — не имеет сигнализационных выходов
• Цвет элементов управления: черный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 — встраиваемое устройство фиксированной установки. Монтируется на монтажную плату внутри распределительного щита. Установка допускается как в шкафах с металлическими стенками, так и в пластиковых корпусах с достаточным внутренним пространством.

Подвод питания возможен как сверху, так и снизу — это упрощает проектирование маршрута кабелей. Для монтажа необходим свободный доступ сзади устройства — именно поэтому он имеет “задний доступ”. Перед установкой проверьте соответствие посадочных отверстий и зазоров в щите габаритам 175×312×378 мм.

Не используйте для установки вне помещений или в условиях повышенной запылённости — степень защиты IP00 не предусматривает никакой внешней защиты.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к устройствам с видимым разрывом согласно международным нормам IEC 60947-3. Двойной разрыв каждого полюса гарантирует надёжное гашение дуги при отключении и минимизирует риск возгорания. Блокировка соответствует правилам безопасности при проведении планового техобслуживания — после перевода в положение “ОТКЛ” устройство можно заблокировать ключом или замком.

Преимущества

• Видимый разрыв контактов — позволяет визуально подтвердить отсутствие напряжения на оборудовании
• Медные клеммы — обеспечивают низкое переходное сопротивление и долговечность соединений
• Двойной разрыв контактов — увеличивает срок службы и снижает риск эрозии контактных поверхностей
• Гибкий подвод питания — сверху или снизу — упрощает сборку щитов
• Компактная версия — занимает меньше места в щите по сравнению с аналогичными моделями

Ограничения применения

• Не является автоматическим выключателем — не отключает цепь при перегрузках или КЗ, только при ручном воздействии
• IP00 — нельзя применять в открытых, сырых, пыльных или взрывоопасных средах
• Отсутствие вспомогательных контактов — невозможно подключить сигналы удалённого контроля состояния (“вкл/выкл”)
• Требуется ручное управление — не подходит для автоматических систем управления
• Не рекомендован для частых операций включения/отключения под нагрузкой — это вызывает быстрый износ контактов

Примеры использования

• Главный выключатель-разъединитель на входе промышленного станка с двигателем 30–50 кВт
• Изоляционный рубильник перед группой ТЭНов в термической печи
• Отключающее устройство в распределительном щите цеха с несколькими питаемыми линиями
• Резервный разъединитель в системе бесперебойного питания перед байпасом UPS

Практические советы

• Перед монтажом убедитесь, что в щите достаточно места для заднего доступа — необходимо минимум 150 мм свободного пространства позади устройства
• При подключении проводов затягивайте клеммы усилием, указанным в руководстве — переусилие повредит медные клеммы
• Обязательно применяйте блокировку при выполнении ремонтных работ — даже если питание отключено, возможно наличие остаточного заряда
• Не используйте этот аппарат вместо автоматического выключателя — для защиты от перегрузок нужен дополнительно УЗО или автоматический выключатель
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации — признаки подгорания или окисления требуют замены
