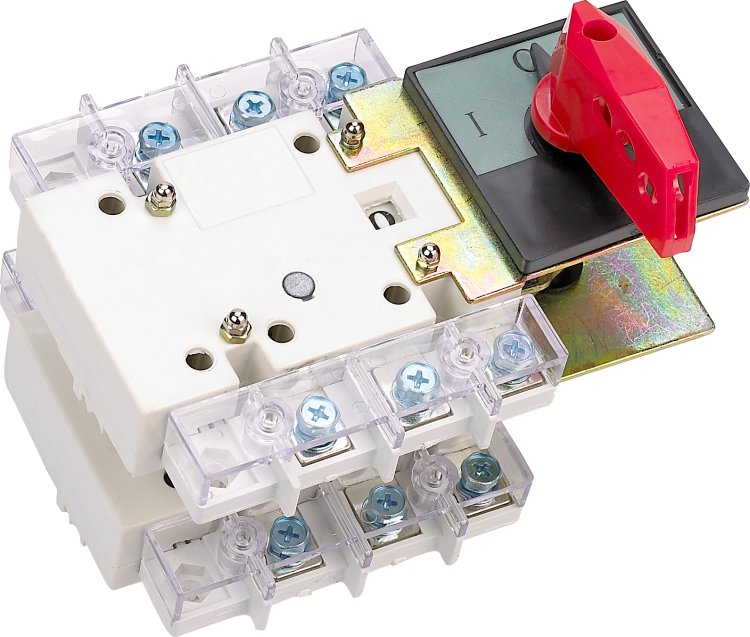

Выключатель-разъединитель ВР-101 3P 800A два направления тандем от DEKraft предназначен для безопасного отключения и переключения трёхфазных цепей с высокими токами. Устройство сочетает функции коммутации и изоляции, что делает его ключевым элементом в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР-101 3P 800A два направления тандем используется для ручного отключения и переключения трёхфазных электрических цепей. Он применяется там, где требуется надёжное механическое разъединение цепи с видимым зазором — например, перед обслуживанием оборудования. Благодаря реверсивному переключению, аппарат позволяет менять направление тока между двумя источниками питания, что особенно актуально для систем с резервным питанием или на станках с реверсивным управлением. Подходит для установки в распределительные щиты промышленных предприятий, на участках с смешанными нагрузками — насосы, компрессоры, конвейеры.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 50 кА
• Тип переключения: реверсивный, тандем (тип Т)
• Категория применения: AC-22B (смешанные активные и индуктивные нагрузки)
• Тип элемента управления: тумблер
• Степень защиты: IP00 (без внешней защиты — требует установки в корпус)
• Тип присоединения: винтовые клеммы
• Материал клемм: медь
• Габаритные размеры: 365×320×480 мм
• Способ монтажа: внутренний, фиксированная установка
• Поддержка двойного подвода: питание можно подключить как сверху, так и снизу

Совместимость и монтаж

Выключатель-разъединитель ВР-101 3P 800A два направления тандем устанавливается внутри распределительного щита. Для монтажа необходима плоская поверхность с достаточным свободным пространством вокруг — учтите габариты 365×320×480 мм. Клеммы рассчитаны на медные провода сечением, соответствующее току 800 А — рекомендуется использовать однопроволочные или многожильные провода с опрессовкой наконечниками. Винтовое соединение требует регулярной проверки затяжки при первых запусках и периодическом техобслуживании. Блокировка предотвращает случайное включение при работе с оборудованием — её необходимо задействовать при проведении ремонтных работ.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 3P 800A два направления тандем соответствует требованиям к категории применения AC-22B, что гарантирует устойчивость к дуговым нагрузкам при переключении индуктивных и активных цепей. Наличие двойного разрыва контактов обеспечивает эффективное гашение дуги и снижает риск возгорания. Блокировка соответствует принципам безопасности IEC 60947-3. Однако, поскольку степень защиты IP00, устройство **не защищено** от пыли, влаги и прикосновения — его нельзя устанавливать вне закрытого шкафа или щита.

Преимущества

• Двойной разрыв контактов — увеличивает срок службы и снижает риск повреждения при коммутации
• Возможность подвода питания сверху и снизу — упрощает проектирование схемы и экономит место в щите
• Медные клеммы — обеспечивают минимальные потери и стабильную тепловую работу при 800 А
• Реверсивный механизм типа «тандем» — позволяет безопасно переключать питание между двумя источниками без параллельного соединения
• Компактная версия — занимает меньше места в щите по сравнению с аналогичными моделями других серий

Ограничения применения

• Не предназначен для частого включения/выключения — не является выключателем нагрузки, а лишь разъединителем
• IP00 — требует обязательной установки в герметичном или закрытом распределительном щите
• Не подходит для автоматических систем — управление исключительно ручное
• Запрещён монтаж в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты
• Не имеет встроенной защиты от перегрузки или короткого замыкания — должен использоваться совместно с автоматическими выключателями или предохранителями

Примеры использования

• Переключение основного и резервного питания на промышленном конвейере
• Отключение цепи перед техническим обслуживанием станка с ЧПУ
• Изоляция группы двигателей в распределительном щите для проведения диагностики
• Системы с двумя входами: городская сеть + дизель-генератор

Практические советы

• При выборе места установки убедитесь, что рядом есть доступ для оперативного переключения — тумблер должен быть легко достижим
• Обязательно используйте наконечники на проводах — они предотвращают ослабление соединения при больших токах
• Проверяйте затяжку клемм через 1–2 месяца после первого включения, затем раз в год
• Для работы в условиях вибраций примените контргайки или специальные антивибрационные прокладки
• Помните: этот выключатель-разъединитель ВР-101 3P 800A два направления тандем — не автономное устройство. Его всегда следует защищать автоматическим выключателем или предохранителем выше по цепи
