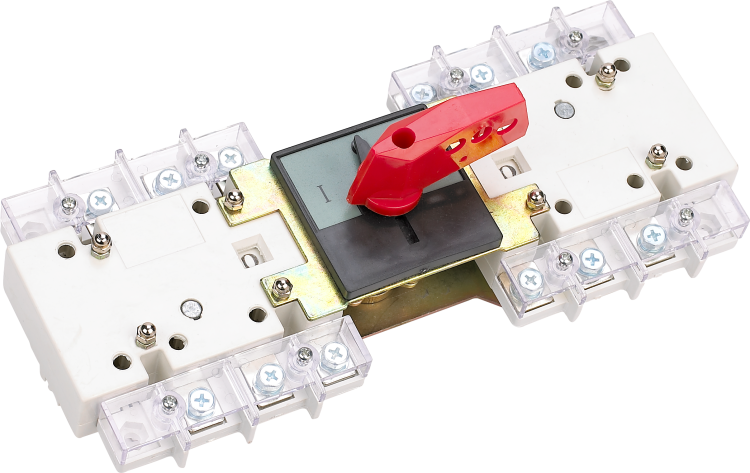

Выключатель-разъединитель ВР-101 3Р 630A на два направления симметричный | 40211DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft - это трёхполюсное устройство на 630 А с реверсивным управлением, предназначенное для безопасного отключения и переключения цепей в распределительных щитах. Он сочетает функции коммутации и изоляции, что делает его ключевым элементом в системах с двумя источниками питания или требующих реверса нагрузки.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва для обслуживания. Его реверсивная конструкция позволяет переключать питание между двумя источниками - например, основной сетью и резервным генератором. Применяется в промышленных распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с требованиями к бесперебойному питанию. Устройство соответствует категории применения AC-22B, то есть рассчитано на смешанные нагрузки: активные (нагреватели) и индуктивные (электродвигатели).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 25 кА
• Тип управления: ручка-переключатель с поворотным механизмом
• Конструкция: встраиваемое устройство фиксированной установки
• Материал клемм: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Габариты: 168×260×545 мм
• Степень защиты: IP00 - без защиты от внешних воздействий, требуется установка внутри корпуса
• Тип присоединения: винтовые зажимы для проводников
• Способ монтажа: внутренний, в шкаф или распределительный щит
• Блокировка: механическая - предотвращает случайное включение при работе
• Поддержка двойного подвода: питание можно подключить как сверху, так и снизу

Совместимость и монтаж

Выключатель-разъединитель ВР-101 совместим с любыми распределительными щитами, имеющими достаточные габариты для установки устройства (минимальная глубина - 545 мм). Для монтажа требуется свободное пространство вокруг аппарата для доступа к ручке и клеммам. Клеммы предназначены для подключения медных проводников сечением до 150–185 мм2 (зависит от типа изоляции). Перед подключением проверьте соответствие сечения жил и момент затяжки винтов - указан в документации производителя. Благодаря компактной версии, устройство легко помещается даже в ограниченном пространстве.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 имеет двухкратный разрыв контактов, что гарантирует эффективное гашение дуги при отключении под нагрузкой и снижает риск возгорания. Механическая блокировка исключает одновременное включение обоих положений, защищая от короткого замыкания между источниками. Несмотря на отсутствие степени защиты (IP00), устройство проектировалось для работы внутри закрытых щитов, где соблюдаются нормы безопасности по ГОСТ Р 50030.3 и IEC 60947-3. Сертифицирован для эксплуатации в условиях промышленных помещений класса IP54 и выше.

Преимущества

• Двойной разрыв контактов - увеличивает срок службы и снижает риск повреждения при частых переключениях
• Медные клеммы - минимизируют потери энергии и нагрев при больших токах
• Подвод питания сверху/снизу - упрощает организацию проводки в сложных схемах
• Механическая блокировка - повышает безопасность при техобслуживании
• Компактная версия - экономит место в щите без потерь в мощности
• Симметричная конструкция (тип S) - одинаковая работа в обоих направлениях, удобна для реверсивных схем

Ограничения применения

Выключатель-разъединитель ВР-101 нельзя использовать вне закрытого электрошкафа - степень защиты IP00 не допускает эксплуатации на открытом воздухе или в пыльных, влажных средах. Устройство не предназначено для частого включения/выключения под нагрузкой - это не автоматический выключатель. Частые операции могут привести к быстрому износу контактов. Также не рекомендуется применять в системах с постоянными импульсными нагрузками или высокочастотными помехами - он не имеет фильтрации. Не подходит для установки в щиты с минимальной глубиной менее 500 мм.

Примеры использования

• Переключение между городской сетью и дизель-генератором на объекте с критичной нагрузкой
• Обеспечение резервного питания для системы вентиляции в промышленном цехе
• Изоляция участка сети перед плановым ремонтом на конвейере
• Реверс двигателя в системе подъемника или транспортера с ручным управлением

Практические советы

• При монтаже всегда используйте изолированные инструменты - устройство работает под напряжением даже в выключенном состоянии, если питание не отключено с другого конца
• Не забудьте проверить посадочный размер: габариты 168×260×545 мм должны точно подходить под нишу в щите
• Для долгой службы регулярно осматривайте клеммы на окисление и плотность затяжки - особенно после первых 100 циклов
• При использовании в многоканальных щитах отметьте положения ручки: “Лево”, “Право”, “Выкл” - это сэкономит время при аварийных ситуациях
• ВР-101 от DEKraft - это надежное решение для проектов, где важна простота, прочность и возможность ручного контроля. Артикул 40211dek - единственный номер для заказа запчастей и сервиса.
