Выключатель-разъединитель 3п 800А ВР-101 DEKraft 40013DEK APC

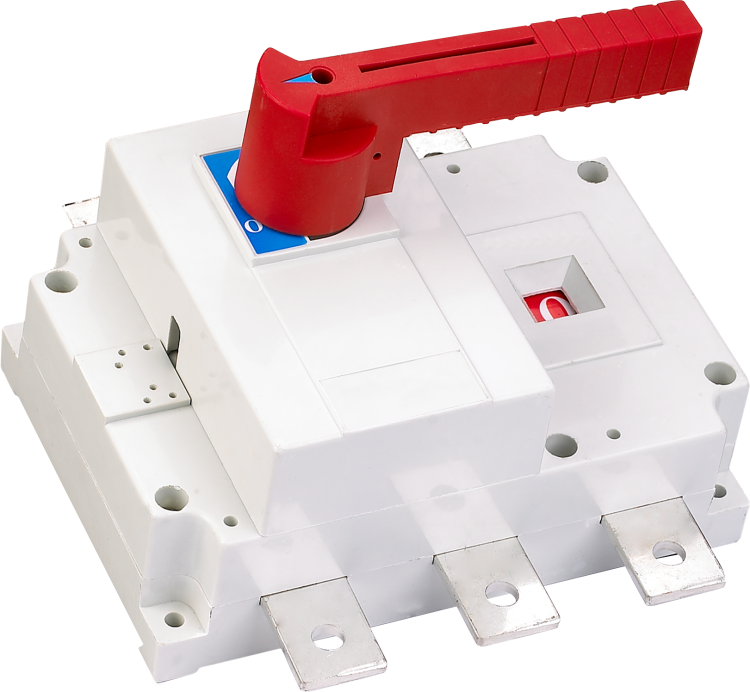

Выключатель-разъединитель 800A 3P ВР-101 от DEKraft предназначен для безопасного отключения электрической цепи при обслуживании или аварийных ситуациях. Устройство рассчитано на работу с мощными нагрузками до 800 А и применяется в промышленных распределительных щитах. Благодаря двойному разрыву контактов и медным клеммам, выключатель-разъединитель 800A 3P ВР-101 обеспечивает надежную коммутацию даже при высоких токах.

Назначение и область применения

Выключатель-разъединитель 800A 3P ВР-101 используется для механического отключения электроцепи без нагрузки — то есть после отключения автоматического выключателя или предохранителей. Он не предназначен для частых включений/выключений под током. Применяется в промышленных системах: силовые щиты, станки, конвейеры, системы нагрева, компрессоры. Особенно актуален там, где требуется визуальное подтверждение разрыва цепи для безопасности персонала.

Технические характеристики

• Количество полюсов: 3 — управление всеми фазами одновременно
• Номинальный ток: 800 А — способен длительно работать с токами до этого значения
• Номинальное напряжение изоляции: 690 В — допустимо применение в сетях до 690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 50 кА — выдерживает кратковременные импульсы КЗ до этой величины без разрушения
• Тип элемента управления: ручка-переключатель — позволяет вручную перевести контакт в положение «вкл» / «выкл»
• Тип присоединения: винтовые клеммы — подходят для многожильных и одножильных проводов
• Конструкция: встраиваемое устройство фиксированной установки — устанавливается жестко в шкаф, не снимается при работе
• Степень защиты: IP00 — нет защиты от пыли и воды, требует установки внутри закрытого щита
• Габариты: 175×312×378 мм — размеры для расчета места в щите
• Способ монтажа: монтажная плата — крепится болтами к металлической пластине внутри щита
• Блокировка: да — возможность запирания в положении «выкл» для предотвращения случайного включения
• Категория применения: AC-22B — оптимизирован для смешанных нагрузок (активные + индуктивные, например, двигатели с нагревателями)

Совместимость и монтаж

Выключатель-разъединитель 800A 3P ВР-101 совместим с любыми распределительными щитами, имеющими место под монтажную плату размером не менее 175×312 мм. Для подключения используйте провода сечением, соответствующим току 800 А — обычно это многожильные кабели сечением 120–185 мм². Подвод питания можно выполнять как сверху, так и снизу — это упрощает трассировку кабелей. Медные клеммы позволяют плотно зажимать провода без оконцевания, хотя рекомендуется использовать наконечники для надежности. Обязательно соблюдайте момент затяжки винтов — указан в документации производителя.

Безопасность и стандарты

Выключатель-разъединитель 800A 3P ВР-101 соответствует требованиям к аппаратам категории AC-22B и проектировался с учетом норм IEC 60947-3. Наличие блокировки позволяет применять его в соответствии с правилами техники безопасности (ПТЭ, ПУЭ) для работы в условиях, где требуется исключение случайного включения. Однако из-за степени защиты IP00 использование вне защищенного корпуса недопустимо — это основное условие сохранения безопасности.

Преимущества

• Двойной разрыв контактов — снижает вероятность возникновения дуги и продлевает срок службы
• Медные клеммы — обеспечивают минимальные потери энергии и устойчивый контакт при больших токах
• Обратимый подвод питания — упрощает сборку щитов с любой стороны
• Фиксированная установка — исключает самопроизвольное смещение при вибрациях
• Блокировка — позволяет применять устройство в режимах LOTO (Lock Out Tag Out)

Ограничения применения

• Не предназначена для коммутации под нагрузкой — всегда отключайте питание через автомат перед операцией
• IP00 — нельзя использовать во влажных, пыльных или открытых помещениях
• Не имеет встроенной защиты от перегрузки или КЗ — обязательно сочетать с автоматическими выключателями
• Требуется свободное пространство вокруг устройства для доступа к ручке и клеммам
• Не подходит для частых включений — ограниченная механическая износостойкость

Примеры использования

• Отключение цепи питания крупного насоса перед техобслуживанием
• Изолирование секции конвейера в пищевой промышленности
• Разъединение термических печей для ремонта нагревательных элементов
• Центральный выключатель в распределительном щите производства

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала тока — для 800 А используйте кабель минимум 120 мм²
• При использовании в щитах с несколькими выключателями — пометьте каждый, чтобы избежать путаницы
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частых отключениях
• Используйте запирающие устройства (замки, бирки) на ручке при проведении работ — это обязательное правило по ПТЭ
• Убедитесь, что монтажная плита жестко закреплена — вибрации могут ослабить крепления
• Не устанавливайте рядом с источниками тепла — температура выше 40°C влияет на долговечность изоляции
