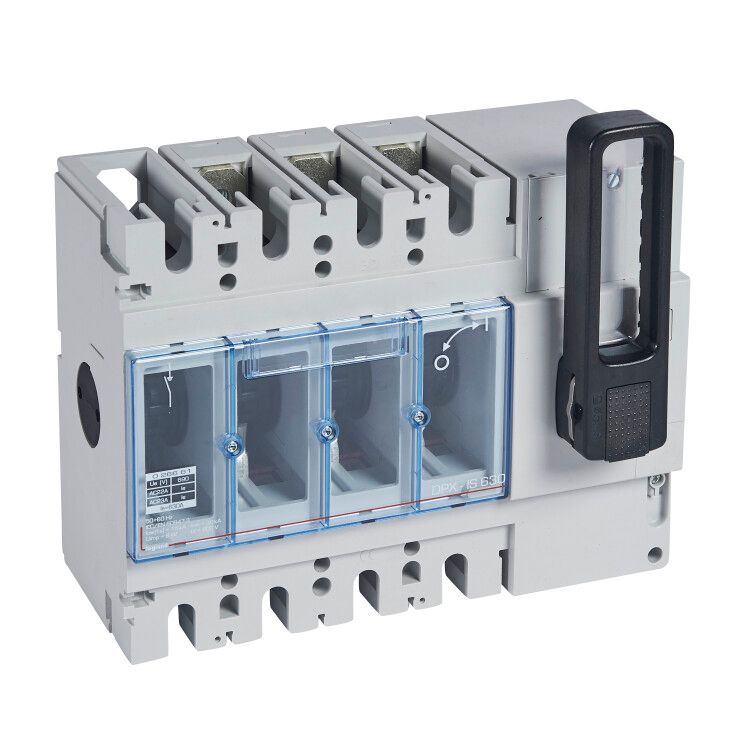

Выключатель DPX IS 630 3P 630А фронт. упр. Leg 026661 Legrand

Выключатель-разъединитель Legrand DPX-IS 3P с видимым разрывом и передней рукояткой (артикул 026661) предназначен для безопасного отключения электроустановок при обслуживании и ремонте. Он сочетает функции главного выключателя и разъединителя, обеспечивая надёжную изоляцию цепи с наглядным подтверждением разрыва.

Назначение и область применения

Этот выключатель-разъединитель используется как сервисный или главный коммутационный аппарат в распределительных щитах. Его основная задача - полностью отключить питание оборудования для проведения техобслуживания, ремонта или эвакуации. Подходит для напольной установки в промышленных и коммерческих объектах. Применяется на участках с высокой нагрузкой: станки, конвейеры, системы вентиляции, насосные станции.

Технические характеристики

• Номинальный ток: 630 А - способен работать длительно с такими нагрузками без перегрева
• Количество полюсов: 3 - управление трёхфазной сетью
• Номинальное напряжение: 230–690 В - совместим с большинством промышленных систем переменного тока
• Условный ток короткого замыкания: 100 кА - способен выдерживать сверхтоки при аварийных ситуациях
• Номинальная мощность: 252 кВт - соответствует максимальной нагрузке при 690 В и 630 А
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Количество контактов: 4 - три рабочих полюса + один заземляющий контакт для безопасности
• Тип присоединения: винтовые клеммы - надёжное и проверенное соединение проводов
• Тип элемента управления: поворотная ручка - удобна для операторского управления
• Цвет элементов управления: чёрный - контрастный, легко заметен в щите

Совместимость и монтаж

Выключатель-разъединитель Legrand DPX-IS 3P монтируется на монтажную плату внутри распределительного щита. Поддерживает фронтальный монтаж - рукоятка выступает вперёд, что позволяет управлять им без открывания дверцы щита. Это снижает риск случайного прикосновения к токоведущим частям. Для установки требуется место с посадочными габаритами, соответствующими корпусу устройства. Кабели подключаются через винтовые клеммы - рекомендуется использовать наконечники типа “штырь” или “вилка” для лучшей фиксации.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Наличие видимого разрыва гарантирует соответствие правилам электробезопасности - при отключенном положении можно визуально убедиться, что цепь разорвана. Блокировка предотвращает случайное включение во время работы персонала. Устройство не предназначено для частого включения/выключения под нагрузкой - только для редкого отключения при обслуживании.

Преимущества

• Видимый разрыв - подтверждает отсутствие напряжения без дополнительных приборов
• Передняя рукоятка - возможность управления без вскрытия щита, повышает безопасность
• Высокая коммутационная стойкость - 100 кА короткого замыкания обеспечивает надёжность даже в сложных условиях сети
• Компактная комплектация - всё в одном корпусе, не требует внешних модулей
• Совместимость с другими изделиями серии DPX-IS - легко интегрируется в существующую систему автоматизации Legrand

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель
• Защита IP20 исключает использование в сырых, пыльных или открытых помещениях
• Работает только в распределительных щитах - не монтируется вне шкафа
• Требуется достаточное пространство вокруг для свободного поворота рукоятки (не менее 80 мм впереди)
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять в паре с автоматическими выключателями

Примеры использования

• Главная точка отключения питания на производственном участке с несколькими станками
• Сервисный выключатель перед частотным преобразователем для планового техобслуживания
• Отключающее устройство в распределительном щите крупного торгового центра
• Коммуникационный узел в системе освещения наружной рекламы

Практические советы

• При выборе места установки учтите, что рукоятка должна быть доступна без препятствий - оптимально на уровне глаз
• Обязательно используйте винтовые наконечники на подводящих кабелях - они предотвращают ослабление контакта при вибрации
• Проверьте посадочные размеры перед закупкой - корпус устройства требует жесткой фиксации на монтажной плате
• После монтажа проведите тестовый цикл: включите, затем отключите - убедитесь, что рукоятка фиксируется в обоих положениях
• Для долговечности регулярно проверяйте состояние клемм и механической части рукоятки - особенно в средах с повышенной вибрацией
