Выключатель-разъединитель NH1-2000-2000/4P выкат.,2000А (R) | 101320 CHINT

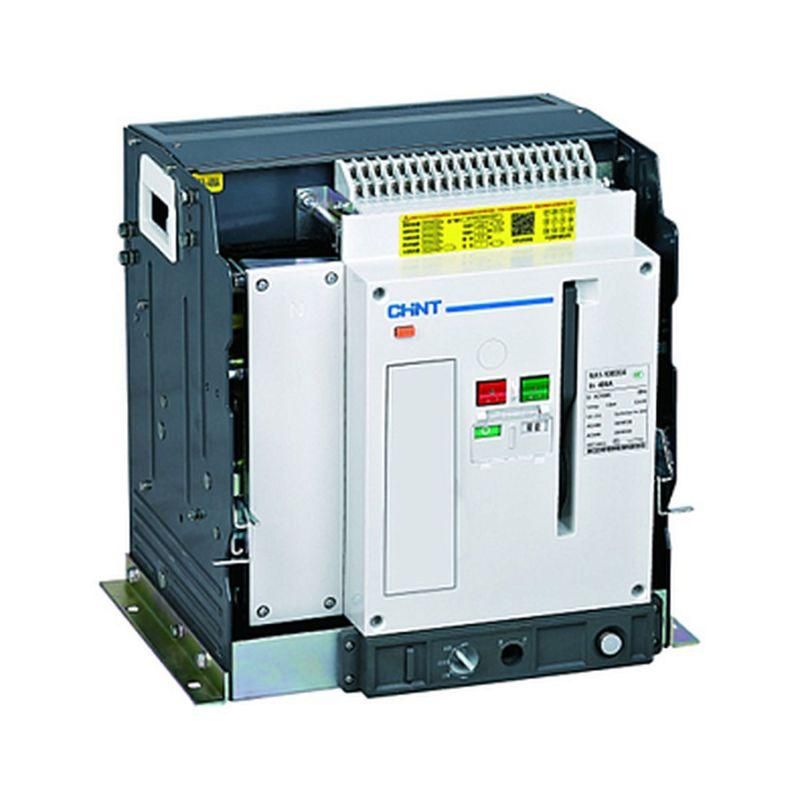

Выключатель-разъединитель CHINT NH1-2000-2000/4P выкатной 2000А (R) предназначен для безопасного отключения и изоляции силовых цепей высокой мощности в распределительных устройствах. Его выкатная конструкция позволяет проводить обслуживание без демонтажа оборудования, что повышает удобство эксплуатации в промышленных системах.

Назначение и область применения

Этот выключатель-разъединитель используется для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва для обеспечения безопасности при ремонте или техобслуживании. Подходит для установки в щитах среднего и крупного масштаба: на вводе питания, перед трансформаторами, у больших двигателей и в системах автоматизации. Применяется на заводах, в энергоузлах, на конвейерах и в других объектах с высокими токовыми нагрузками до 2000 А.

Технические характеристики

• Количество полюсов: 4 - позволяет коммутировать три фазы и ноль одновременно;
• Номинальный ток: 2000 А - рассчитан на постоянную работу при большой нагрузке;
• Номинальное напряжение: 400–690 В - совместим с сетями переменного тока промышленного класса;
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные аварийные токи без разрушения;
• Тип управления: рычажковый - надёжный механический привод с четким положением “вкл/выкл”;
• Количество вспомогательных контактов: 4 - обеспечивают сигнализацию состояния (включен/отключен) в системах контроля;
• Конструктивное исполнение: комплектное устройство в корпусе - все элементы собраны в одном герметичном модуле;
• Цвет элементов управления: черный - контрастный, легко различим в условиях плохого освещения.

Совместимость и монтаж

Выключатель-разъединитель CHINT NH1-2000-2000/4P выкатной 2000А (R) монтируется на DIN-рейку или жестко закрепляется в шкафу. Благодаря выкатному механизму, устройство можно отвести назад для доступа к контактам без отключения всей системы. Для правильной установки необходимо соблюдать зазоры вокруг аппарата - минимум 100 мм с каждой стороны для теплоотвода и обслуживания. Клеммы предназначены для присоединения медных шин или кабелей сечением до 185 мм2. Убедитесь, что токовые шины соответствуют номинальному току 2000 А и имеют достаточную жесткость.

Безопасность и стандарты

Выключатель-разъединитель NH1-2000-2000/4P выкатной 2000А (R) соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по технике безопасности. Конструкция исключает возможность случайного включения при открытых дверях шкафа. Наличие четырёх вспомогательных контактов позволяет интегрировать аппарат в системы блокировок и автоматического управления.

Преимущества

• Выкатной механизм снижает время техобслуживания - не требуется отключение всего щита;
• Высокая коммутационная стойкость (50 кА) гарантирует сохранность при авариях;
• Монолитный корпус защищает внутренние части от пыли и внешних воздействий;
• Четкая визуальная индикация положения рычага - предотвращает ошибки персонала;
• Поддержка вспомогательных контактов - упрощает автоматизацию и удаленный контроль.

Ограничения применения

Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель. Частые операции могут привести к быстрому износу контактов. Не рекомендуется использовать в местах с повышенной вибрацией без дополнительной фиксации. Также не следует применять в средах с агрессивными газами или химическими парами - материал корпуса не имеет специальной защиты от коррозии. Максимальная температура окружающей среды - +40 C; при более высоких значениях необходим принудительный охлаждение или снижение нагрузки.

Примеры использования

• Главный выключатель на вводе в промышленный распределительный щит 690 В;
• Отключающее устройство перед частотным преобразователем мощностью >1 MW;
• Разъединитель в цепи большого насоса или компрессора с током выше 1500 А;
• Запасной выключатель в системе резервирования питания на ТЭЦ или заводском участке.

Практические советы

• Перед первым включением проверьте свободное движение рычага - он должен перемещаться плавно без заеданий;
• При использовании в спаренных щитах убедитесь, что выкатной механизм не задевает соседние устройства;
• Для долгой службы регулярно проверяйте затяжку клемм - особенно после первого года работы;
• При необходимости замены вспомогательных контактов используйте оригинальные запчасти CHINT - совместимость не гарантирована сторонними аналогами;
• Обязательно отключите питание и заблокируйте устройство (LOTO) перед любым обслуживанием - даже при выключенном положении возможна индукция или остаточные заряды.
