Выключатель-разъединитель NH1-4000-4000/3P выкат.,4000А (R) | 101970 CHINT

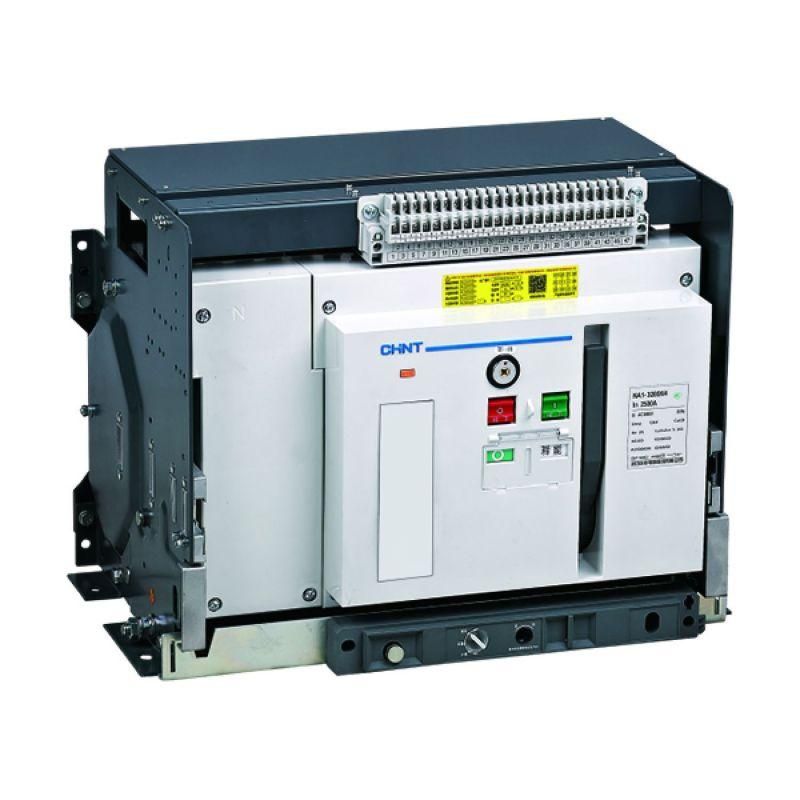

Выключатель-разъединитель CHINT NH1-4000-4000/3P выкатной 4000А (R) предназначен для безопасного отключения и изоляции силовых цепей высокой мощности в распределительных устройствах. Его выкатная конструкция позволяет обслуживать оборудование без демонтажа, что повышает удобство эксплуатации в промышленных системах.

Назначение и область применения

Этот выключатель-разъединитель используется для ручного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва для проведения работ по техобслуживанию. Подходит для установки в комплектных распределительных устройствах (КРУ) на объектах с высокими требованиями к надежности: промышленные цеха, энергоузлы, насосные станции, системы автоматизации. Является главным выключателем в схемах до 4000 А.

Технические характеристики

• Количество полюсов: 3 - управление трёхфазной сетью
• Номинальный ток: 4000 А - способен выдерживать постоянную нагрузку до этого значения
• Номинальное напряжение: 400–690 В - работает в промышленных сетях переменного тока
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки без разрушения
• Тип управления: рычажковый - механический привод с четкой фиксацией положений “ВКЛ” / “ВЫКЛ”
• Вспомогательные контакты: 4 шт. (комбинация НО/НЗ) - для сигнализации состояния и интеграции в системы контроля
• Конструкция: комплектное устройство в герметичном корпусе - защищено от внешних воздействий
• Цвет элементов управления: черный - контрастный, легко различим в условиях плохого освещения

Совместимость и монтаж

Выключатель-разъединитель CHINT NH1-4000-4000/3P выкатной 4000А (R) устанавливается в специализированные шкафы КРУ с соответствующими направляющими. Конструкция выкатного типа требует наличия рельсовой системы для перемещения аппарата. Монтаж выполняется с соблюдением зазоров между фазами и правильной затяжки контактных соединений. Для работы с вспомогательными контактами предусмотрены клеммники на боковой стенке корпуса.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности персонала при ремонте. Компоненты выполнены из термостойких материалов, предотвращающих возгорание при аварийных режимах. Управление через рычаг исключает случайное включение.

Преимущества

• Выкатная конструкция - возможность вывода аппарата из шкафа без отключения всей системы
• Высокая коммутационная стойкость - 80 кА позволяет применять в крупных промышленных сетях
• Встроенные вспомогательные контакты - упрощают подключение к системам автоматики и сигнализации
• Монолитный корпус - снижает риск попадания пыли и влаги внутрь механизма
• Стандартная совместимость - совпадает с габаритами других изделий серии NH1, упрощая замену

Ограничения применения

• Не предназначен для частых операций включения/выключения под нагрузкой - применяется только для изоляции, а не для регулярной коммутации
• Требует жесткой фиксации в шкафу; не допускается установка в вибрационных средах без амортизации
• Не имеет защиты от перегрузки - необходимо использовать в паре с автоматическими выключателями или предохранителями
• Работает только в нормальных условиях окружающей среды - не рассчитан на взрывоопасные зоны или экстремальные температуры ниже -25C

Примеры использования

• Главный выключатель в распределительном щите цеха металлургического завода
• Отключающее устройство перед преобразователем частоты на конвейере
• Разъединитель в системе питания трансформаторной подстанции 690 В
• Компонент в КРУ для водоканала с контролем состояния через вспомогательные контакты

Практические советы

• Перед монтажом проверьте соответствие посадочного профиля в шкафу - габариты должны точно совпадать с типовым решением для серии NH1
• При использовании вспомогательных контактов убедитесь, что провода не перегружают их - максимальный ток через них обычно не более 5 А
• Регулярно проверяйте состояние рычага и механизмов выкатывания - смазка должна быть чистой и не содержать металлической пыли
• При замене старого оборудования - используйте тот же артикул CHINT NH1-4000-4000/3P выкатной 4000А (R), чтобы сохранить совместимость с существующей системой
