Выключатель-разъединитель OptiSwitch DI-16-4 | 332071 КЭАЗ

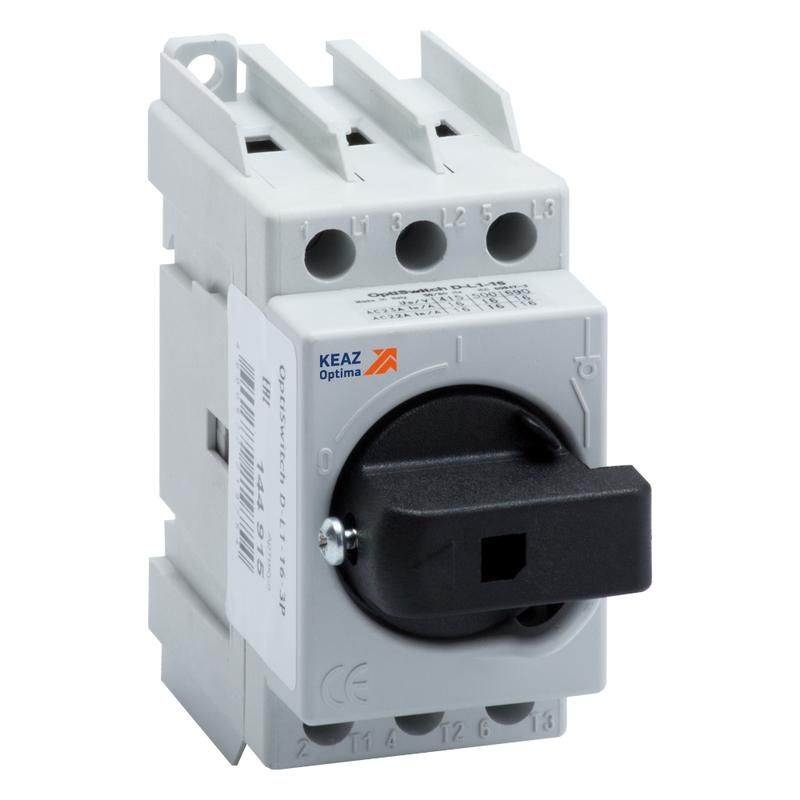

Выключатель-разъединитель DI-16-4 от КЭАЗ - это четырёхполюсный коммутационный аппарат для ручного отключения и изоляции электрической цепи. Применяется в распределительных щитах, где требуется надёжное механическое отключение нагрузки. Артикул 332071 соответствует сериям КЭAZ Optima и предназначен для стационарной установки на панелях.

Назначение и область применения

Выключатель-разъединитель DI-16-4 используется для безопасного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых включений/выключений под нагрузкой, но обеспечивает полную физическую изоляцию цепи после отключения. Подходит для использования в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с трёхфазной сетью 400 В.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет работать в сетях до 690 В переменного тока, включая 400 В и 500 В.
• Номинальный ток: 16 А - максимальный постоянный ток, который может проходить через контактную систему без перегрева.
• Количество полюсов: 4 - три фазных и один нейтральный (или заземление, в зависимости от схемы); все полюса управляются одной рукояткой.
• Мощность при AC-3, 400 В: 11 кВт - допустимая мощность двигателя, которую можно отключить под нагрузкой (не рекомендуется часто включать/выключать под такой нагрузкой).
• Тип подключения: болтовое - провода крепятся винтами, что обеспечивает прочное и долговечное соединение.
• Количество нормально открытых (НО) контактов: 4 - каждый полюс имеет собственный размыкающий контакт, обеспечивающий двойной разрыв.
• Степень защиты: IP00 - устройство не защищено от пыли и воды; требует установки внутри корпуса или шкафа.
• Способ монтажа: на панель - крепится через отверстия в передней стенке щита, не на DIN-рейку.
• Рукоятка: передняя, смещённая - удобна для ручного управления, расположена спереди для доступа даже при ограниченном пространстве.
• Гарантия: 60 месяцев - длительный срок гарантии, подтверждающий надёжность конструкции.

Совместимость и монтаж

Выключатель-разъединитель DI-16-4 монтируется исключительно на панель - он не совместим с DIN-рейкой. Для установки необходимо просверлить отверстия в соответствии с габаритами устройства. На лицевую панель крепится с помощью фиксирующих элементов, которые входят в комплект. Монтаж не требует инструментов - достаточно вставить устройство в отверстие и зафиксировать замком. Все четыре полюса устанавливаются одновременно, так как они составляют единый модуль. Отдельные полюсы (например, для N или PE) нельзя добавить позже - устройство уже собрано как целый блок.

Безопасность и стандарты

DI-16-4 обеспечивает двойной разрыв каждого полюса - это значит, что каждая фаза полностью отключается с двух сторон, что гарантирует отсутствие скрытого потенциала. Это важно для безопасности персонала при проведении ремонтных работ. Рукоятка имеет фиксированную форму и не снимается - предотвращает случайное отключение или использование нештатных рычагов. Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей.

Преимущества

• Двойной разрыв - повышает уровень безопасности при работе с высоким напряжением.
• Удобная передняя рукоятка - легко управлять даже в плотных щитах.
• Надёжное болтовое подключение - минимизирует риск нагрева и окисления контактов.
• Длительная гарантия - 5 лет свидетельствуют о качестве сборки и материалов.
• Компактная форма - занимает мало места на панели, особенно ценится при ограниченном пространстве.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для ручного отключения при отсутствии тока.
• IP00 - не может использоваться вне герметичного шкафа или помещения;
• Не совместим с DIN-рейкой - требует подготовки панели с отверстиями;
• Четыре полюса жёстко связаны - невозможно изменить количество полюсов или заменить отдельный полюс без замены всего аппарата.

Примеры использования

• Отключение трёхфазного двигателя 11 кВт перед техобслуживанием.
• Изоляция входящего питания в распределительном щите с нейтралью.
• Коммутирующее устройство в системах автоматизации, где нужен визуальный контроль состояния цепи.
• Разъединитель в цепи конвейера, чтобы персонал мог безопасно получить доступ к механизму.

Практические советы

• При монтаже проверьте посадочные отверстия - диаметр должен точно соответствовать размерам корпуса DI-16-4, иначе возникнет люфт или трудности с фиксацией.
• Затягивайте болты с усилием, указанным в документации - переусердствовать нельзя, чтобы не повредить контактные площадки.
• Обязательно используйте этот выключатель-разъединитель в паре с автоматическим выключателем - он не обеспечивает защиту от перегрузки или КЗ.
• При необходимости пометки состояния («Вкл./Выкл.») - наклейте этикетки рядом с рукояткой, так как сама рукоятка не имеет индикации.
• Не применяйте в условиях повышенной влажности, запылённости или агрессивной среде - IP00 не защищает от внешних воздействий.
