Выключатель-разъединитель OptiSwitch DI-25-4 | 332072 КЭАЗ

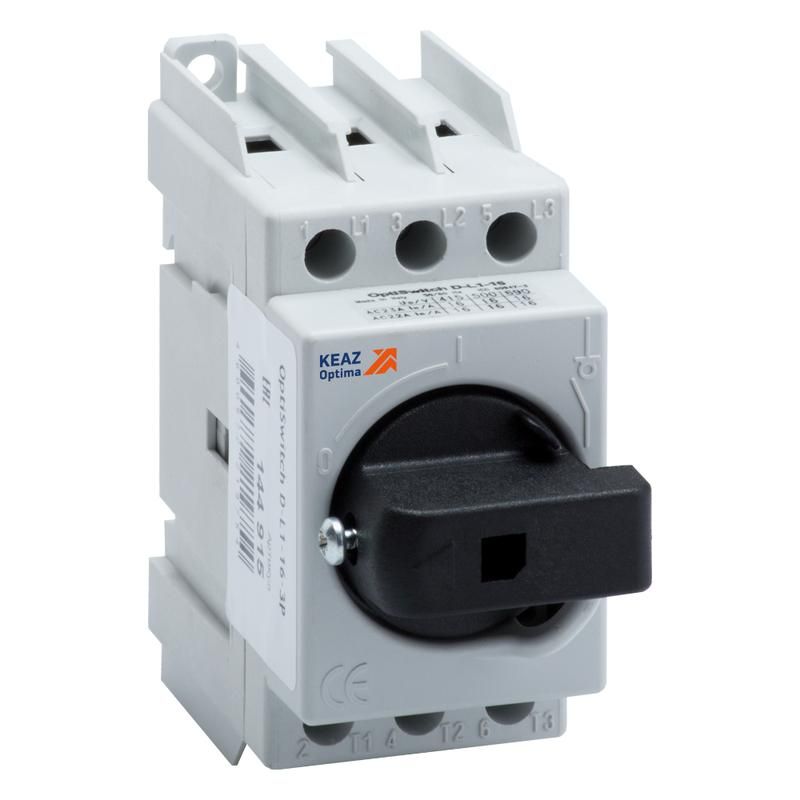

Выключатель-разъединитель OptiSwitch DI-25-4 от КЭАЗ - четырёхполюсное устройство для безопасного отключения и изоляции электрической цепи в распределительных щитах. Подходит для монтажа на DIN-рейку, обеспечивает надёжную механическую изоляцию и удобное управление с передней стороны шкафа.

Назначение и область применения

OptiSwitch DI-25-4 используется для ручного отключения и физической изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Обеспечивает полное отключение всех четырёх проводников - трёх фаз и одного нулевого. Применяется в промышленных щитах управления, на станках, конвейерах, системах вентиляции и других объектах, где требуется жёсткая изоляция нагрузки. Не предназначен для частых переключений под нагрузкой - только для отключения при отсутствии тока.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 25 А
• Количество полюсов: 4 (три фазы + один ноль)
• Мощность при AC-3, 400 В: 17 кВт
• Тип подключения: болтовое (зажимы для проводов сечением до 16 мм2)
• Количество вспомогательных контактов: 4 (два нормально замкнутых, два нормально разомкнутых - для сигнализации состояния)
• Степень защиты: IP00 (без внешней защиты - устанавливается внутри закрытого шкафа)
• Способ монтажа: на DIN-рейку 35 мм
• Рукоятка: передняя, смещённая, несъёмная, эргономичная
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiSwitch DI-25-4 совместим с любой стандартной DIN-рейкой 35 мм. Монтаж и демонтаж осуществляются без инструментов: достаточно нажать на боковые защёлки устройства и вставить/вытащить его. Четвёртый полюс (ноль) легко добавляется или снимается - он не требует доработки корпуса. Для подключения силовых проводов используйте болты с моментом затяжки до 1,8 Нм. Вспомогательные контакты подключаются через клеммы на лицевой стороне - доступны даже при установленном устройстве.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает двойной разрыв каждого полюса - это гарантирует полное отсутствие напряжения между контактами при отключенном положении. Благодаря этому OptiSwitch DI-25-4 соответствует нормам безопасности для работ в условиях повышенной опасности. Рукоятка имеет яркий цвет и фиксируется в двух положениях - «ВКЛ» и «ОТКЛ». Блокировка рукоятки не предусмотрена - для запирания рекомендуется использовать внешние замки или пломбы.

Преимущества

• Компактность: занимает всего два модуля на DIN-рейке, несмотря на четыре полюса
• Быстрая сборка: возможность добавления/удаления полюса нуля без инструментов
• Надёжный разрыв: двойной разрыв каждого полюса исключает риск пробоя
• Удобство обслуживания: все клеммы и контакты доступны спереди, без снятия крышки
• Долгий срок службы: гарантия 5 лет, что свидетельствует о высокой надёжности компонентов

Ограничения применения

• Не предназначено для коммутации под нагрузкой - только для отключения при нулевом токе
• IP00 - нельзя устанавливать вне закрытого шкафа; не защищено от пыли, влаги, случайного прикосновения
• Нет возможности установки механической блокировки рукоятки - для Lock-Out/Tag-Out нужен внешний механизм
• Не поддерживает автоматическое отключение - только ручное управление

Примеры использования

• Отключение питания станка CNC перед техобслуживанием
• Физическая изоляция конвейерной линии при плановом ремонте
• Разъединение группы освещения в распределительном щите
• Обесточивание системы вентиляции перед входом в помещение

Практические советы

• При выборе места монтажа убедитесь, что рукоятка свободно поворачивается - не должна задевать другие элементы шкафа
• Для подключения нулевых проводов проверьте соответствие сечения - максимальное - 16 мм2
• Если требуется блокировка, используйте внешние замки или пломбируемые рычаги - сам OptiSwitch DI-25-4 не предусматривает встроенную блокировку
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в среде с пылью или вибрацией
• Заменяйте только на аналогичную модель - оптимальная совместимость обеспечивается только с продукцией КЭАЗ
