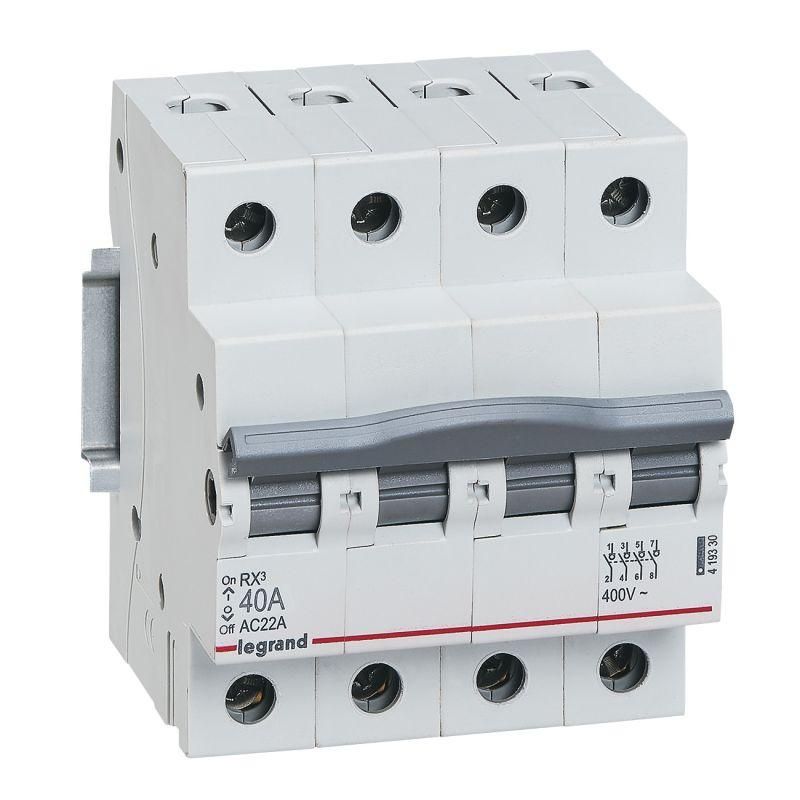

Выключатель-разъединитель 4п 40А RX3 ИЭК Leg 419330 Legrand

Выключатель-разъединитель 4-полюсный 40A серия RX3 от Legrand - устройство для безопасного отключения четырёх фаз в распределительной сети, предназначенное для ручного управления питанием оборудования в условиях повышенной нагрузки. Артикул 419330 обеспечивает надёжную изоляцию и механическую устойчивость при частых операциях.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 40A серия RX3 используется для ручного отключения электрооборудования перед обслуживанием, ремонтом или аварийным отключением. Он не предназначен для частого включения/выключения под нагрузкой - это функция автоматических выключателей. Устройство применяется в качестве изолирующего элемента в цепях до 690 В переменного тока, например на входе в станки, системы вентиляции, насосные группы и другие промышленные установки.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 40 А
• Серия: RX3 (производитель Legrand)
• Артикул: 419330
• Максимальное рабочее напряжение: 690 В AC
• Категория использования: AC-22A (для отключения без нагрузки или с малой нагрузкой)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Метод коммутации: ручная рычажная рукоятка

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 40A серия RX3 монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводников сечением до 25 мм2. Для правильного подключения необходимо соблюдать полярность фаз и нулевого провода. Напряжение питания должно соответствовать классу 690 В AC. Подключение выполняется после полного отключения энергии и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение благодаря наличию механизма фиксации в положении “Off”. Применение в соответствии с нормами ПУЭ требует обязательного использования в составе комплексной системы защиты - совместно с автоматическими выключателями или предохранителями.

Преимущества

• Механизм с четкой фиксацией положений “On” и “Off” снижает риск человеческой ошибки
• Рычаг с яркой цветовой маркировкой позволяет легко определить состояние устройства
• Изготовлен из самозатухающих материалов, повышающих пожаробезопасность
• Серия RX3 имеет унифицированные габариты, что упрощает замену аналогичных моделей

Ограничения применения

• Не предназначена для частого переключения под нагрузкой - возможен быстрый износ контактов
• Не защищена от внешних воздействий (IP20): не допускается установка в сырых, пыльных или открытых помещениях
• Не обеспечивает защиту от перегрузки или короткого замыкания - требуется дополнительная аппаратура
• Не рекомендуется для систем с высокой частотой включения/выключения (более 10 раз в день)

Примеры использования

• Главный разъединитель на вводе в промышленный станок с трёхфазным двигателем
• Отключающее устройство перед частотным преобразователем
• Ручной разъединитель в щите управления конвейерной линией
• Изолирующий элемент перед группой освещения в цеху

Практические советы

• Перед монтажом проверьте соответствие посадочного места на DIN-рейке - ширина корпуса RX3 соответствует стандартному шагу
• Обязательно используйте пломбы или замки на рычаге при проведении работ - это требование безопасности
• При замене старого аппарата сверьте типоразмер и количество полюсов - 4-полюсный вариант нужен только при наличии 4-проводной сети
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую основу и вызвать нагрев
• Проверяйте целостность контактов каждые 6–12 месяцев при активном использовании
