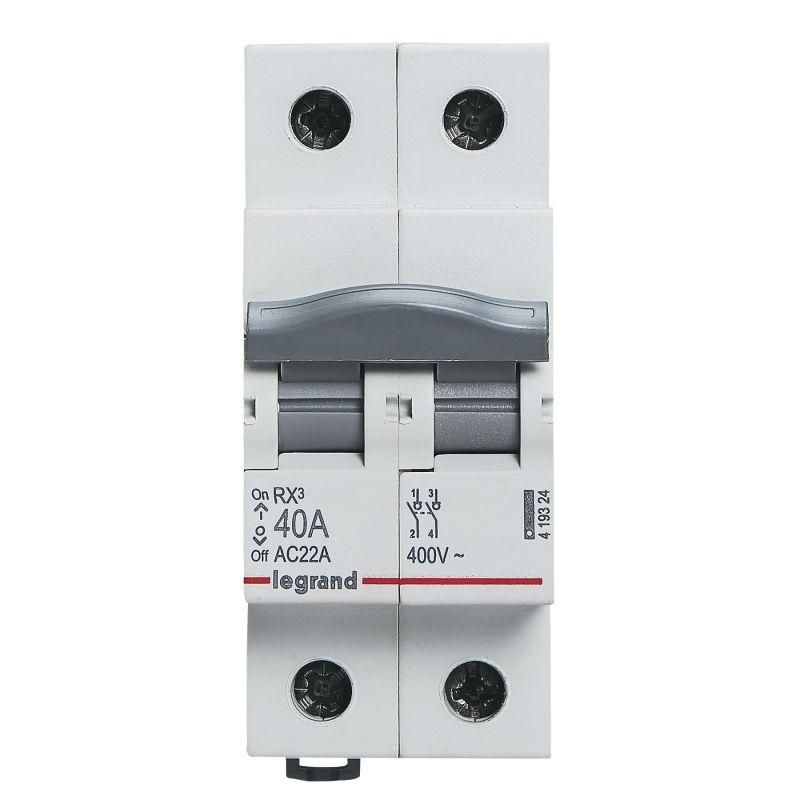

Выключатель-разъединитель 2п 40А RX3 ИЭК Leg 419324 Legrand

Выключатель-разъединитель 2-полюсный 40A серия RX3 от Legrand - компактное устройство для безопасного отключения электроцепи при обслуживании или аварийной ситуации. Артикул 419324 предназначен для установки в распределительных щитах на объектах с нагрузкой до 40 А.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 40A серия RX3 используется как главный выключатель для ручного отключения питания в цепях переменного тока. Он обеспечивает видимый разрыв цепи, что необходимо для проведения работ по техобслуживанию, ремонту или проверке оборудования. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных зданий. Часто применяется перед группой автоматических выключателей или УЗО для изоляции всей нагрузки.

Технические характеристики

• Количество полюсов: 2 - переключает фазу и ноль одновременно
• Номинальный ток: 40 А - способен длительно проводить ток до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока (AC)
• Кратковременный выдерживаемый ток: 0,48 кА (480 А) - выдерживает импульсы короткого замыкания без повреждений
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Тип подключения: кабельная клемма - провода фиксируются винтовым зажимом, без необходимости в штыревых контактах
• Конструкция: комплектное устройство в корпусе - готов к монтажу, не требует сборки
• Цвет: серый - соответствует стандартному цвету промышленного оборудования

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 40A серия RX3 устанавливается на DIN-рейку шириной 35 мм, типичную для современных распределительных щитов. Кабели подключаются через верхние и нижние клеммы - важно соблюдать полярность при подводе фазы и нуля. Максимальное сечение кабеля - до 16 мм2 (по стандарту Legrand для данной модели). Для надёжного соединения затягивайте винты моментом 1,5–2 Нм. Не используйте инструменты с острыми гранями - можно повредить изоляцию клемм.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при работе на оборудовании. Серия RX3 прошла испытания на механическую прочность и термическую устойчивость. Не предназначена для частого включения/выключения под нагрузкой - для таких задач используются автоматические выключатели.

Преимущества

• Простая и надёжная конструкция без сложных механизмов - минимум отказов
• Чёткая фиксация положений «ВКЛ» и «ВЫКЛ» - исключает случайное переключение
• Изготовлен из самозагасающего материала - снижает риск распространения пламени
• Серый корпус совместим с другими изделиями серии RX3 - единый стиль в щите
• Не требует специальных инструментов для монтажа и обслуживания

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от внешних факторов
• Не является защитным аппаратом - не отключает при перегрузках или КЗ, только создаёт разрыв
• Рекомендовано не более 100 операций включение/отключение в месяц - частые циклы снизят срок службы
• Не подходит для систем постоянного тока (DC) - работает только с переменным током AC

Примеры использования

• Главная точка отключения питания в щите многоквартирного дома
• Отключающее устройство перед группой автоматов на производственной линии
• Разъединитель для обслуживания системы освещения в офисном помещении
• Переключатель для отключения контура теплого пола или кондиционера

Практические советы

• Выбирайте этот выключатель-разъединитель 2-полюсный 40A серия RX3, когда нужен чистый разрыв цепи, а не защита от перегрузок
• Обязательно отключайте питание перед монтажом - даже при отключенном выключателе возможен контакт с фазой на входе
• Проверьте посадочное место на DIN-рейке - если рейка деформирована, устройство может плохо фиксироваться
• Маркируйте выключатель-разъединитель 419324 этикеткой «ГЛАВНОЕ ОТКЛЮЧЕНИЕ» - это ускоряет действия при аварии
• При замене старого аппарата сверьте сечение кабелей - новые провода должны подходить по размеру к клеммам
