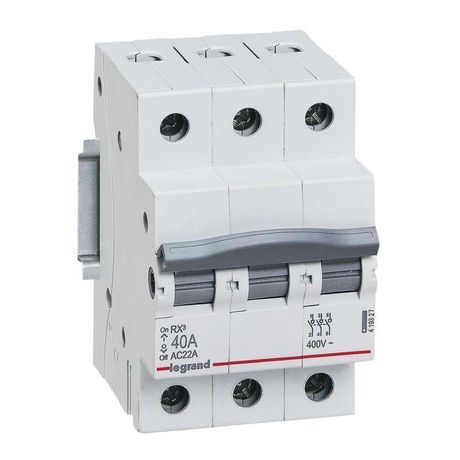

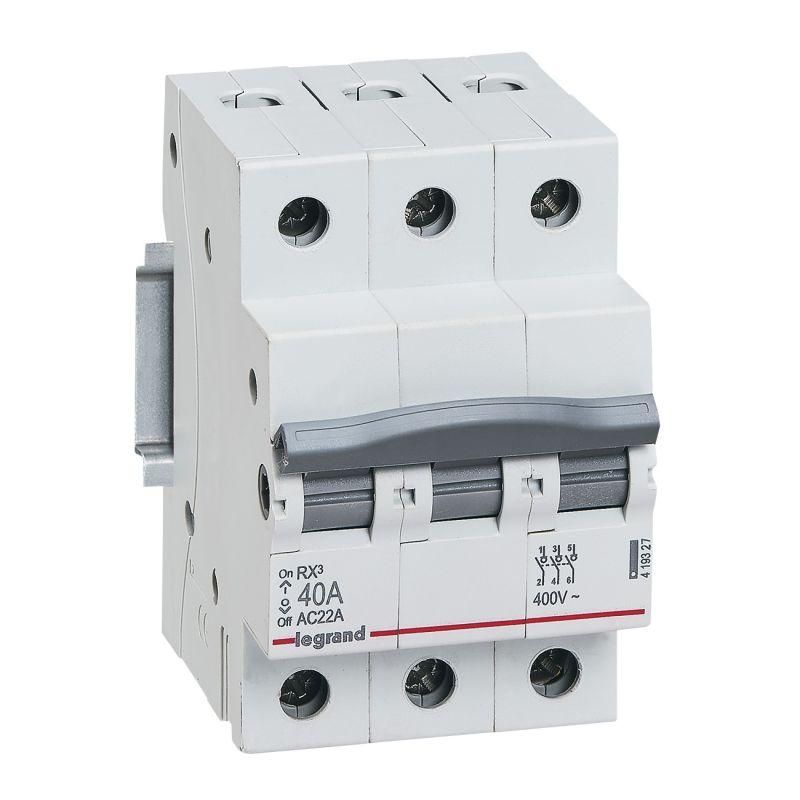

Выключатель разъединитель 3п 40А RX3 ИЭК Leg 419327 Legrand

Выключатель-разъединитель 3-полюсный 40А серия RX3 от Legrand - это компактное устройство для безопасного отключения электроустановок при обслуживании или аварийной ситуации. Артикул 419327 предназначен для работы в распределительных щитах с номинальным напряжением до 400 В и используется там, где требуется явное физическое разрывание цепи.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 40А серия RX3 выполняет функцию главного выключателя - он позволяет полностью отключить питание оборудования для проведения работ по техобслуживанию, ремонту или эвакуации персонала. Устройство не предназначено для частых коммутаций под нагрузкой, но обеспечивает надёжное размыкание цепи при максимальном токе 40 А. Подходит для установки в силовых щитах на объектах промышленного и коммерческого назначения: станках, конвейерах, системах вентиляции, насосных станциях.

Технические характеристики

• Количество полюсов: 3 - управление трёхфазной сетью 380/400 В
• Номинальный ток: 40 А - допустимый постоянный ток через контакты
• Номинальное напряжение: 400 В - рабочее напряжение переменного тока
• Кратковременный выдерживаемый ток: 0,48 кА (480 А) - способность выдерживать ток КЗ в течение нескольких миллисекунд
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Тип подключения: кабельная клемма - провода зажимаются винтовыми контактами, без шины или DIN-рейки
• Конструкция: комплектное устройство в корпусе - всё собрано, не требует сборки перед установкой
• Цвет: серый - соответствует стандартному цвету промышленного оборудования

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 40А серия RX3 устанавливается на DIN-рейку шириной 35 мм, хотя сам по себе не имеет крепления на рейку - его монтируют в корпус щита с помощью болтов или специальных кронштейнов. Для подключения используются одножильные медные кабели сечением до 16 мм2. Перед монтажом необходимо отключить питание и проверить отсутствие напряжения. После установки важно обеспечить свободный доступ к рычагу управления для быстрого отключения в экстренной ситуации.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Наличие четко выраженного воздушного зазора при положении «выкл» гарантирует изоляцию цепи, что является обязательным условием для безопасности при работе на оборудовании. Серия RX3 прошла испытания на механическую прочность и термическую устойчивость при номинальных и кратковременных токах.

Преимущества

• Явное визуальное определение состояния - рычаг показывает, включен или отключен circuit
• Максимальная надёжность контактов за счёт качественных материалов и технологии Legrand
• Готовая конструкция - не требует дополнительной сборки или доработки
• Подходит для использования в условиях повышенной вибрации благодаря жесткой раме корпуса

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - для этого нужны автоматические выключатели
• IP20 не допускает установку во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет функции защиты от перегрузки или короткого замыкания - должен использоваться совместно с предохранителем или автоматическим выключателем
• Рассчитан только на переменный ток - не работает в цепях постоянного тока

Примеры использования

• Главная точка отключения питания для станка ЧПУ в цеху
• Отключающее устройство перед группой насосов в системе водоснабжения
• Автоматический разъединитель в распределительном щите торгового центра
• Изолирующий элемент перед преобразователем частоты

Практические советы

• Выбирая место установки, убедитесь, что рычаг выключателя-разъединителя 3-полюсного 40А серия RX3 легко доступен - не должен быть закрыт другими элементами
• При подключении кабелей соблюдайте порядок фаз: L1, L2, L3 должны соответствовать маркировке на корпусе устройства
• Перед первым включением проверьте, что все винты клемм затянуты моментом 1,5–2,0 Нм - недостаточно или слишком сильно затягивать нельзя
• Для долговечности рекомендуется периодически осматривать контакты на наличие нагара или окисления - особенно после длительной работы при близком к номинальному току
• Если нужна защита от внешних воздействий - используйте выключатель-разъединитель 3-полюсный 40А серия RX3 внутри герметичного щита класса IP54 или выше
