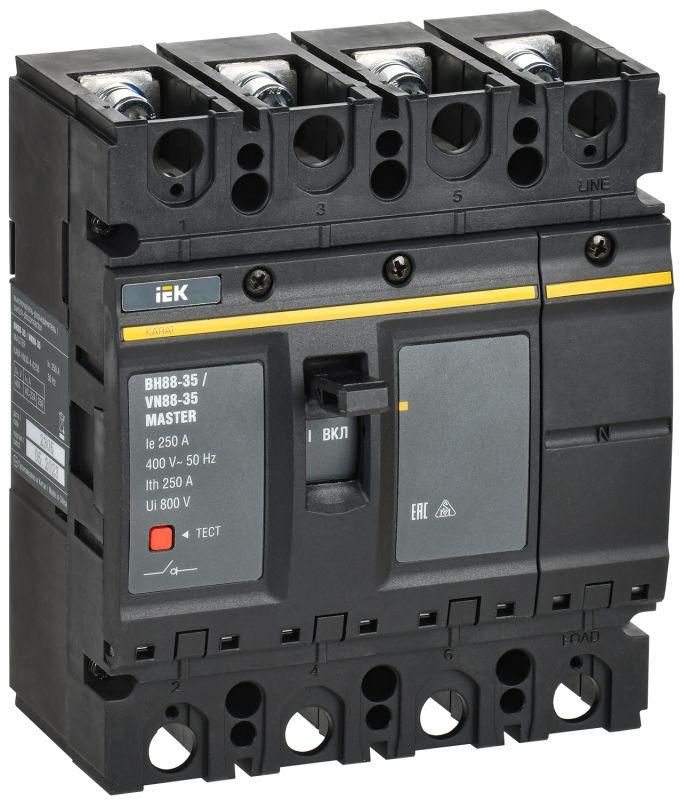

Выключатель-разъединитель 4п 250А ВН88-35 KARAT MASTER IEK KAM-VN30-4-0250

Выключатель-разъединитель 4-полюсный 250А ВН88-35 от IEK предназначен для безопасного ручного отключения и включения четырёх фаз электрической цепи в распределительных щитах. Этот аппарат сочетает функции коммутации и видимого разрыва цепи, что делает его надёжным решением для промышленных объектов. Артикул kam-vn30-4-0250 соответствует серии KARAT.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 250А ВН88-35 используется для ручного отключения и включения нагрузки в цепях переменного тока до 380 В, частотой 50 Гц. Он обеспечивает визуальный разрыв цепи - важное условие для безопасности при обслуживании оборудования. Применяется в низковольтных распределительных устройствах: ВРУ, шкафах управления, распределительных пунктах. Подходит для промышленных установок, энергообъектов, объектов нефтегазовой отрасли, коммерческой недвижимости и сельского хозяйства.

Технические характеристики

• Номинальный ток: 250 А
• Напряжение: 380 В
• Количество полюсов: 4
• Тип управления: рычажковый - удобен для ручной работы, легко фиксируется в положении «ВКЛ» и «ОТКЛ»
• Способ присоединения: винтовые зажимы - подходят для медных проводников сечением до 95 мм2
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки внутри закрытых щитов
• Номинальная мощность при 400 В (AC-3): 173 кВт - позволяет управлять двигателями средней мощности
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток
• Монтаж: на монтажную плату - крепится болтами к металлической панели
• Комплектное устройство: да - в комплекте все необходимые детали для установки
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации или автоматического управления

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 250А ВН88-35 совместим с любыми стандартными распределительными щитами, имеющими место под монтажную плату. Крепление осуществляется через четыре отверстия на основании аппарата. Для правильной установки необходимо соблюдать шаг крепления - он соответствует типовым габаритам щитов серии KARAT. Соединение проводов выполняется винтовыми зажимами - затяжка должна быть достаточной, чтобы избежать нагрева, но без перекручивания жил. Максимальное сечение провода - 95 мм2.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 250А ВН88-35 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техническому обслуживанию. Однако из-за степени защиты IP00 запрещено использование вне защищённых корпусов. Нельзя применять во влажных, пыльных или взрывоопасных зонах без дополнительной защиты.

Преимущества

• Надёжный механический привод - долгий срок службы при частых операциях включения/отключения
• Чёткая фиксация положений - предотвращает случайное отключение
• Простота монтажа - не требует специальных инструментов
• Совместимость с системами KARAT - легко интегрируется в уже установленные щиты
• Цена ниже аналогичных моделей с IP65 - экономичное решение для внутренних установок

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в местах с высокой влажностью - IP00 не защищает от внешних воздействий
• Нет вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматизации
• Не предназначен для частого включения двигателей под нагрузкой - рекомендовано использовать с контактными пускателями
• Запрещено отключать токи короткого замыкания - только рабочий ток до 250 А

Примеры использования

• Отключение питания трёхфазного насоса в системе водоснабжения
• Ручное отключение конвейера перед техническим осмотром
• Разъединение группы светильников в административном здании
• Обесточивание теплового оборудования в цехе
• Функция «видимого разрыва» при плановых работах на распределительном щите

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - не используйте провода меньше 16 мм2 или больше 95 мм2
• Устанавливайте выключатель-разъединитель 4-полюсный 250А ВН88-35 на вертикальной поверхности, чтобы исключить самопроизвольное перемещение рычага
• Не используйте его как замену автоматическому выключателю - он не имеет защиты от перегрузок и КЗ
• При сборке щита оставьте свободное пространство вокруг аппарата - для доступа при обслуживании
• Если требуется защита от пыли и влаги - выбирайте модели с IP65, например, ВН88-35 с дополнительной крышкой
