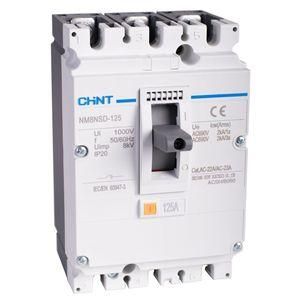

Выключатель-разъединитель перем. тока 3п AC NM8NSD-125 (R) CHINT 271882

Выключатель-разъединитель переменного тока 3-полюсный NM8NSD-125 AC (R) от CHINT предназначен для безопасного отключения электроустановок под нагрузкой и обеспечивает механическую изоляцию цепи. Этот компактный коммутационный аппарат применяется в распределительных щитах промышленного оборудования, где требуется надёжная изоляция и управление током до 125 А.

Назначение и область применения

Выключатель-разъединитель NM8NSD-125 AC (R) сочетает функции отключения под нагрузкой и создания видимого разрыва цепи. Он используется для обслуживания и ремонта электрооборудования - позволяет полностью обесточить участок сети, исключая случайное включение. Применяется в системах питания станков, насосов, конвейеров, воздушных компрессоров и других промышленных установок с трёхфазным питанием.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазной сети 380–690 В
• Номинальный ток: 125 А - способен длительно проводить ток до этого значения
• Номинальное напряжение: 400–690 В - работает в сетях среднего класса напряжения
• Кратковременно выдерживаемый ток: 2 кА - выдерживает импульсы короткого замыкания до 2000 А
• Управление: рычажковое - удобное ручное переключение одним движением
• Моторный привод: да - возможность подключения автоматического привода для удалённого управления
• Конструктивное исполнение: комплектное устройство в корпусе - готов к монтажу без доп. сборки
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Цвет элементов управления: черный - контрастный, легко заметен на фоне щита

Совместимость и монтаж

Выключатель-разъединитель NM8NSD-125 AC (R) устанавливается на DIN-рейку 35 мм. Подключение кабелей осуществляется через зажимы сверху и снизу - максимальное сечение жилы до 50 мм2. Для работы с моторным приводом требуются внешние управляющие сигналы 24 В постоянного или переменного тока. Устройство совместимо с другими модулями серии NM8NSD (AC): можно собирать многоступенчатые системы отключения.

Безопасность и стандарты

Выключатель-разъединитель NM8NSD-125 AC (R) соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает физический разрыв цепи - необходим для выполнения норм безопасности при проведении работ по техобслуживанию. Наличие механизма «замок-переключатель» предотвращает включение при открытой дверце шкафа.

Преимущества

• Функция «главный выключатель» - позволяет использовать его как основную точку отключения всей линии
• Поддержка моторного привода - повышает уровень автоматизации и снижает риск человеческой ошибки
• Жёсткая конструкция корпуса - устойчив к вибрациям и механическим воздействиям в условиях производства
• Чёткий визуальный индикатор положения контактов - легко определить, включен или отключен прибор

Ограничения применения

• Не предназначена для частого включения/выключения - не является выключателем под нагрузкой для оперативного управления
• Защита IP40 не обеспечивает герметичность - нельзя применять во влажных помещениях или на улице
• Не имеет встроенной защиты от перегрузки или КЗ - необходимо использовать в паре с автоматическими выключателями или предохранителями

Примеры использования

• Главный выключатель в распределительном щите цехового конвейера
• Точка отключения перед ремонтными работами на насосной станции
• Компонент системы аварийного отключения в прессовой линии
• Обеспечение изоляции при плановом техобслуживании частотного преобразователя

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - не используйте с током выше 125 А
• При использовании моторного привода убедитесь, что источник управления согласован с напряжением устройства
• После установки протестируйте работу рычага - он должен перемещаться свободно, без заклинивания
• Для долговечности избегайте попадания металлической стружки и пыли внутрь аппарата - даже при IP40 грязь может вызвать пробой
• При замене старого выключателя учтите габариты: NM8NSD-125 AC (R) занимает 3 модуля на DIN-рейке
