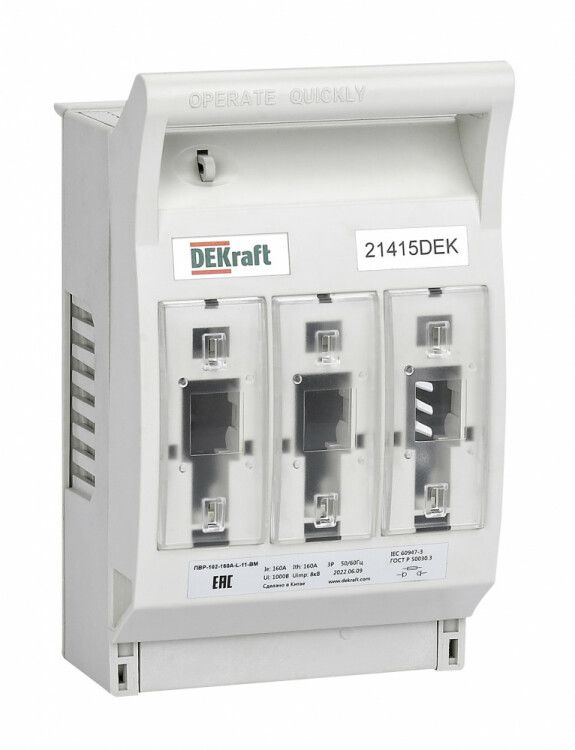

Выключатель-разъединитель-предохранитель ПВР горизонт. 160А 3ф отключ. 1НО+1НЗ навесной монтаж на шину ПВР-102 DEKraft 21415DEK APC

Выключатель-разъединитель-предохранитель ПВР-102 от DEKraft - комбинированное устройство для безопасного отключения трёхфазной нагрузки до 160 А с видимым разрывом цепи и встроенным предохранителем. Подходит для установки на DIN-шину в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-102 выполняет три функции одновременно: выключает нагрузку, создаёт физический разрыв цепи для безопасности при обслуживании и защищает цепь от перегрузок и КЗ с помощью встроенного предохранителя. Устройство применяется в трёхфазных сетях переменного тока 50/60 Гц с напряжением до 690 В. Часто используется в системах управления станками, насосами, конвейерами, вентиляцией и других промышленных установках, где требуется ручное отключение с визуальным контролем состояния цепи.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Тип устройства: Предохранитель-выключатель-разъединитель
• Способ монтажа: Навесной на шину (DIN-рейка)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рукоятка: Механическая ручка для ручного включения/отключения
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Гарантия: 3 года

Совместимость и монтаж

ПВР-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке механическим замком - никаких дополнительных креплений не требует. Подключение проводов осуществляется сверху и снизу через зажимы, рассчитанные на медные жилы сечением до 50 мм2. Дополнительные контакты (НО и НЗ) позволяют передавать сигналы о положении выключателя в системы автоматизации - например, для индикации “включен” / “отключен” на пульте управления. Перед установкой проверьте соответствие сечения кабеля и допустимых токов предохранителей, которые необходимо подбирать отдельно - в комплект они не входят.

Безопасность и стандарты

Устройство соответствует требованиям к изоляции и механической прочности, характерным для промышленных аппаратов класса IP30. Отсутствие герметичной защиты делает его непригодным для установки во влажных, запылённых или наружных условиях. Визуальный разрыв полюсов обеспечивает безопасность при проведении ремонтных работ - можно точно определить, что цепь отключена. Работа с устройством возможна только после отключения питания и соблюдения правил электроустановок (ПУЭ).

Преимущества

• Объединяет три функции в одном корпусе - снижает количество элементов в щите и упрощает схему
• Видимый разрыв цепи повышает безопасность при техобслуживании
• Дополнительные контакты позволяют интегрировать устройство в системы контроля и автоматики
• Монтаж на шину экономит место и ускоряет сборку щита
• Гарантия 3 года подтверждает надёжность конструкции

Ограничения применения

• Не предназначено для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP30 исключает использование вне помещений или в сырых помещениях
• Не имеет автономного отключения при перегрузке - предохранители должны выбираться в соответствии с нагрузкой и устанавливаться отдельно
• Не поддерживает дистанционное управление - только ручная операция через рукоятку
• Не совместим с автоматическими системами защиты типа АВР - требует внешней логики управления

Примеры использования

• Отключение трёхфазного двигателя насоса в системе водоснабжения
• Ручной размыкатель цепи для ремонта конвейера на заводе
• Защита и отключение группы освещения в производственном цехе
• Интеграция в пульт управления с сигнализацией состояния через НО/НЗ контакты

Практические советы

• Выбирайте предохранители с номиналом, близким к рабочему току нагрузки, но выше пускового - для двигателей рекомендуются предохранители типа gG с задержкой
• Проверяйте плотность соединения проводов - плохой контакт при 160 А вызывает нагрев и выход из строя
• Не используйте ПВР-102 вместо автоматического выключателя - он не реагирует на перегрузки автоматически
• При необходимости замены предохранителя всегда отключайте питание и убедитесь в отсутствии напряжения
• Для удобства обслуживания устанавливайте устройство на уровне глаз - так проще наблюдать за положением рукоятки
