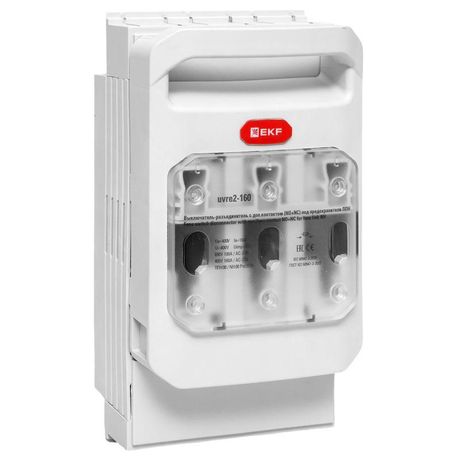

Выключатель-разъединитель УВРЭ v2 160А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН (габ.00) |uvre2-160|EKF

Выключатель-разъединитель УВРЭ v2 160А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН - устройство для безопасного ручного отключения цепей и защиты от КЗ в распределительных системах. Бренд EKF, артикул uvre2-160, рассчитан на работу в промышленных условиях с высокими нагрузками.

Назначение и область применения

УВРЭ v2 160А используется для ручного включения и отключения электрических цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Он сочетает функции выключателя и разъединителя: позволяет визуально убедиться в отсутствии напряжения после отключения и защищает цепь от коротких замыканий при использовании совместимых предохранителей ППН. Подходит для установки в вводно-распределительных устройствах (ВРУ), распределительных щитах, шкафах управления и других местах, где требуется надёжная изоляция и видимый разрыв цепи.

Технические характеристики

• Номинальный ток: 160 А - способен работать длительно при такой нагрузке без перегрева;
• Номинальное напряжение: 690 В - допустимо применение в сетях с повышенным напряжением, включая промышленные системы;
• Количество полюсов: 3 - управление трёхфазными цепями;
• Тип защиты: ножевые предохранители ППN - требует установки внешних предохранителей (не входят в комплект);
• Степень защиты IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; не предназначен для открытых площадок;
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток;
• Прозрачная крышка: да - позволяет визуально контролировать состояние предохранителей без вскрытия устройства;
• Дополнительные контакты: NO + NC - нормально открытый и нормально закрытый контакт для сигнализации состояния (включение/отключение) в системах автоматизации.

Совместимость и монтаж

УВРЭ v2 160А совместим только с предохранителями ППN габарита 00. Для правильной работы необходимо использовать именно эти типы предохранителей - другие могут не поместиться или не обеспечить нужную коммутационную способность. Монтаж осуществляется на DIN-рейку или жёстко крепится к стенке шкафа. Откидная крышка имеет механическую блокировку: при открытии она автоматически размыкает основные контакты. Подключение проводов - сверху и снизу, согласно схеме на корпусе. Обязательно соблюдать посадочные размеры: зазор между клеммами и соседними элементами должен соответствовать требованиям безопасности.

Безопасность и стандарты

Устройство соответствует требованиям к разъединителям для промышленного оборудования. Наличие прозрачной крышки и видимого разрыва обеспечивает выполнение норм ПУЭ по визуальному контролю отключения. Однако степень защиты IP30 исключает использование в помещениях с высокой влажностью, запылённостью или на улице. Эксплуатация возможна только в закрытых щитах с температурой от -25C до +40C.

Преимущества

• Видимый разрыв цепи при открытии крышки - повышает безопасность при обслуживании;
• Прозрачная крышка - позволяет проверять целостность предохранителей без демонтажа;
• Дополнительные контакты NO+NC - обеспечивают сигнал в систему управления о состоянии выключателя (например, “выключен” или “включен”) без необходимости внешнего датчика;
• Конструкция откидного типа - удобна для быстрого доступа к предохранителю и снижает риск ошибочного включения;
• Пластиковый корпус - не требует заземления, устойчив к коррозии и электрохимическому старению.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не предназначен для частого оперативного включения/отключения - не является нагрузочным выключателем, предназначен для редких операций (до 1–2 раз в день);
• IP30 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты;
• Предохранители ППN не входят в комплект - их необходимо приобретать отдельно, с учётом токовой характеристики и класса отключения;
• Не рекомендован для использования в системах с высокой частотой коммутации - может возникнуть износ механизмов.

Примеры использования

• Вводный выключатель-разъединитель в промышленном ВРУ с питанием 400 В 3-phase;
• Защита силового контура станка с ЧПУ через предохранитель ППN 160 А;
• Шкаф управления насосной станцией - отключение питания для ремонта с сигнализацией через NO+NC;
• Распределительный щит на объекте с ограниченным доступом - безопасное отключение при плановых работах.

Практические советы

• Перед монтажом проверьте соответствие предохранителей ППN габарита 00 - неверный размер не позволит закрыть крышку или вызовет нагрев;
• Используйте дополнительные контакты NO+NC для подключения к PLC или световым индикаторам - это повысит уровень автоматизации;
• При установке в шкафу оставьте минимум 50 мм свободного пространства перед крышкой - чтобы она могла полностью откинуться;
• Не используйте УВРЭ v2 160А как обычный рубильник - он не рассчитан на частые включения под нагрузкой;
• Проверяйте герметичность и целостность крышки при каждом техобслуживании - даже при IP30 повреждение может привести к попаданию сторонних предметов.
