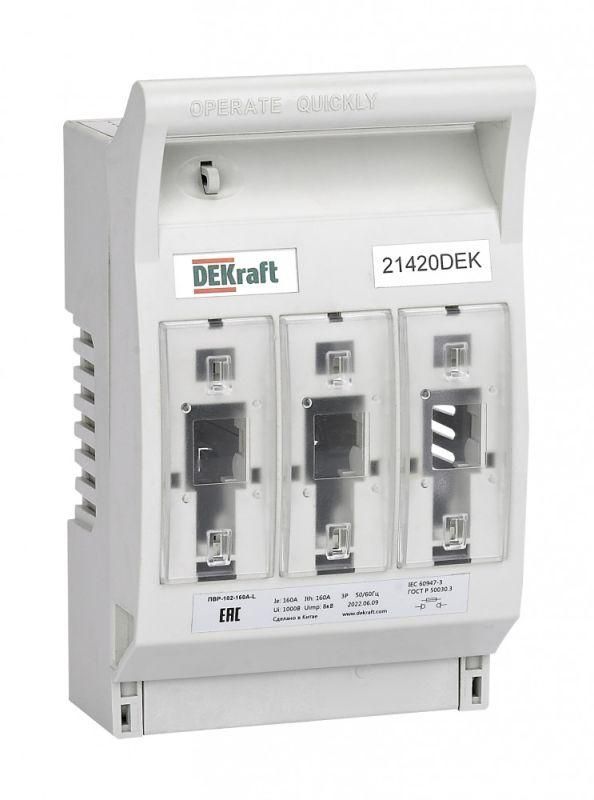

Выключатель-разъединитель-предохранитель ПВР горизонт. 160А 3ф отключ. ПВР-102 DEKraft 21420DEK APC

Выключатель-разъединитель-предохранитель горизонтальный 160А 3-фазный с отключением ПВР-102 от DEKraft - комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 160 А. Устройство сочетает функции выключателя, разъединителя и предохранителя, что делает его удобным решением для распределительных щитов на монтажных платах.

Назначение и область применения

ПВР-102 используется для ручного включения и отключения трёхфазной нагрузки с видимым разрывом цепи. Он защищает оборудование от перегрузок и коротких замыканий благодаря встроенным ножевым предохранителям. Подходит для установки в силовые щиты промышленного оборудования: насосов, компрессоров, конвейеров, станков и других устройств, требующих надёжного отключения и защиты.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Количество полюсов: 3
• Тип защиты: ножевые предохранители
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение рукоятки: несменяемая, фиксированная
• Способ монтажа: на монтажную плату (панельный монтаж)
• Размещение на шинах: универсальное - совместимо со стандартными DIN-шинами
• Наличие прозрачной крышки: да - позволяет визуально контролировать состояние предохранителей
• Гарантийный срок: 3 года

Совместимость и монтаж

ПВР-102 устанавливается на монтажную плату с помощью болтовых креплений. Для правильного монтажа необходимо обеспечить свободный доступ к рукоятке и предохранителям. Прозрачная крышка не требует демонтажа для проверки состояния предохранителей - достаточно внешнего осмотра. Устройство не предназначено для монтажа в открытых условиях или местах с высокой запылённостью из-за степени защиты IP30. Клеммы рассчитаны на провода сечением, соответствующим номинальному току 160 А - рекомендуется использовать медные жилы с площадью сечения не менее 50 мм2.

Безопасность и стандарты

ПВР-102 соответствует требованиям к устройствам коммутационной аппаратуры для промышленного применения. Наличие видимого разрыва при отключении обеспечивает соблюдение норм безопасности при проведении техобслуживания. Предохранители обеспечивают быстрое отключение при аварийном токе, снижая риск повреждения оборудования. Прозрачная крышка позволяет оператору определить сработавший предохранитель без вскрытия корпуса.

Преимущества

• Объединяет три функции - выключатель, разъединитель и предохранитель - в одном устройстве, экономя место в щите
• Видимый разрыв цепи при отключении - обязательное условие для безопасного обслуживания
• Прозрачная крышка упрощает диагностику - можно сразу увидеть, какой предохранитель сработал
• Универсальная установка на шины - совместим с большинством типов DIN-рейок
• Несменная рукоятка исключает потерю элемента управления

Ограничения применения

• Не подходит для установки во влажных, пыльных или агрессивных средах - степень защиты IP30 недостаточна
• Не предназначен для частого включения/отключения под нагрузкой - предохранители не рассчитаны на многократные коммутации
• Требуется точное соответствие сечения проводов и номинала предохранителей - использование неверных предохранителей нарушает защитные функции
• Запрещена работа при температуре выше +40 C без принудительного охлаждения - возможен перегрев контактов

Примеры использования

• Защита и управление трёхфазным двигателем на производственной линии
• Отключение питания частотного преобразователя перед техническим обслуживанием
• Распределительный щит на заводе с несколькими потребителями, где требуется визуальный контроль целостности цепи
• Электроустановки в механических цехах, где важна скорость отключения при аварии

Практические советы

• Перед заменой предохранителя всегда отключайте питание и используйте изолирующие средства - даже при отключенном выключателе есть опасность остаточного напряжения
• Выбирайте предохранители с точно таким же номиналом (160 А) и классом отключения - не допускается замена на более слабые или более мощные
• Проверяйте плотность затяжки клемм после монтажа - ослабленные контакты вызывают нагрев и выход устройства из строя
• При использовании в щитах с ограниченным пространством учтите габариты ПВР-102 - он занимает значительную ширину из-за трёхполюсной конструкции
• Для длительной работы в условиях повышенной температуры рекомендуется установка вентиляторов или применение устройств с более высокой степенью защиты
