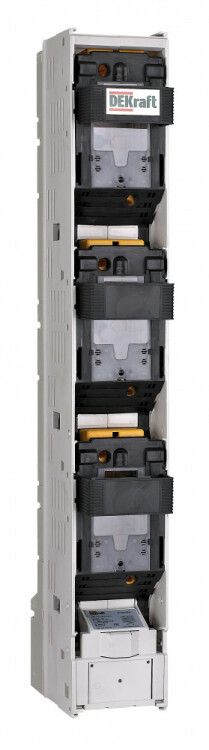

Выключатель-разъединитель-предохранитель ПВР вертик. 630А пофазное отключ. ПВР-101 DEKraft 21403DEK APC

Выключатель-разъединитель-предохранитель вертикальный 630А пофазное отключение ПВР-101 от DEKraft - устройство для безопасного отключения трёхфазной нагрузки с видимым разрывом цепи, рассчитанное на ток до 630 А и напряжение до 690 В. Монтируется на DIN-шину, подходит для распределительных щитов промышленного оборудования.

Назначение и область применения

ПВР-101 сочетает функции выключателя, разъединителя и предохранителя в одном корпусе. Он позволяет вручную включать и отключать нагрузку, обеспечивая при этом физический разрыв всех трёх фаз одновременно - что необходимо для проведения работ по обслуживанию. Ножевые предохранители защищают цепь от перегрузок и коротких замыканий. Устройство применяется в силовых щитах на производствах, в системах управления станками, насосными установками, конвейерами и других объектах с высокими токами.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Количество полюсов: 3
• Тип защиты: ножевой предохранитель (замена по каждому полюсу отдельно)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: на шину (DIN-рейка), универсальное крепление
• Габарит предохранителя: тип 3 (соответствует стандартному размеру для ножевых предохранителей)
• Рукоятка: механическая, для ручного оперирования
• Прозрачная крышка: да - позволяет визуально контролировать состояние предохранителей
• Гарантия: 3 года

Совместимость и монтаж

ПВР-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление универсальное - совместимо с большинством промышленных щитов. Для подключения используются болтовые зажимы, расположенные сверху и снизу устройства. Подводящие и отходящие провода должны иметь соответствующую площадь сечения - рекомендуется использовать медные жилы сечением не менее 120–185 мм2 для тока 630 А. Предохранители типа 3 заменяются после срабатывания; они не требуют специальных инструментов - достаточно открыть крышку и извлечь повреждённый элемент.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным аппаратам для промышленного использования. Прозрачная крышка и видимый разрыв обеспечивают выполнение норм безопасности при проведении ремонтных работ. Отключение происходит по всем трём фазам сразу - исключает риск работы с одной или двумя фазами под напряжением. IP30 не предусматривает защиту от пыли и брызг - применение допускается только внутри закрытых щитов, не во взрывоопасных средах и вне помещений с повышенной влажностью.

Преимущества

• Пофазное отключение - все три фазы размыкаются одновременно, снижает риск аварий при обслуживании
• Объединение трёх функций (выключатель + разъединитель + предохранитель) экономит место в щите
• Прозрачная крышка позволяет проверить целостность предохранителей без вскрытия
• Ножевые предохранители легко заменяются - не требуется демонтаж всего аппарата
• Универсальная установка на DIN-шину - совместимость с большинством стандартных щитов

Ограничения применения

• Не предназначено для частого включения/отключения - не рассчитано на интенсивную коммутацию (не является автоматическим выключателем)
• IP30 - нельзя использовать в условиях пыли, влаги, на улице или в сырых помещениях
• Требуется ручная операция - не подходит для автоматических систем управления
• Замена предохранителей возможна только при отключенном питании - необходима процедура блокировки энергообъекта
• Не имеет дугогашения - не используется в цепях с высокими импульсными токами без дополнительной защиты

Примеры использования

• Главный входной аппарат в распределительном щите промышленного станка
• Отключающее устройство перед частотным преобразователем
• Разъединитель для обслуживания группы мощных насосов
• Защитно-коммутационный модуль в системе конвейера с тяжёлой нагрузкой

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала предохранителей - для 630 А используйте кабель минимум 120 мм2, лучше 150–185 мм2
• При замене предохранителей всегда отключайте питание и используйте средства индивидуальной защиты
• Не затягивайте контактные зажимы слишком сильно - это может повредить контакты и вызвать нагрев
• Проверяйте состояние прозрачной крышки и герметичность корпуса - трещины или деформации снижают надёжность
• ПВР-101 от DEKraft - это надёжное решение для базовой защиты, но для сложных систем рекомендуется комбинировать его с автоматическими выключателями и реле контроля
