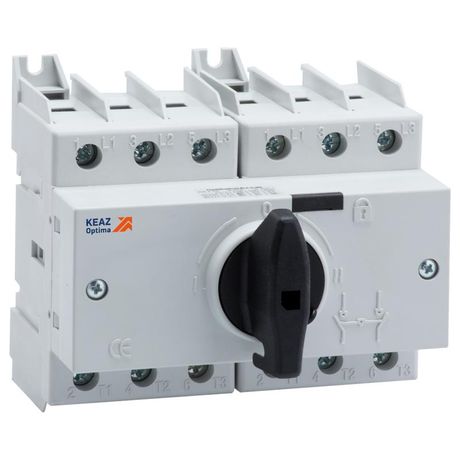

Выключатель-разъединитель реверсивный OptiSwitch DI-125-4C | 332091 КЭАЗ

Выключатель-разъединитель реверсивный DI-125-4C от КЭАЗ предназначен для коммутации и механического отключения четырёхпроводных цепей переменного тока до 690 В, обеспечивает безопасную изоляцию нагрузки при обслуживании. Артикул 332091 - решение для промышленных систем, где требуется реверс двигателя и физическое отключение питания.

Назначение и область применения

Выключатель-разъединитель реверсивный DI-125-4C используется для ручного переключения направления вращения трёхфазных двигателей и последующего полного отключения питания. Подходит для управления насосами, вентиляторами, конвейерами и другим оборудованием, требующим реверса. Применяется в распределительных щитах, на станциях управления и в производственных линиях, где важна надёжная изоляция цепи перед техобслуживанием.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 125 А
• Количество полюсов: 4 (три фазы + один нейтральный контакт)
• Мощность при AC-3, 400 В: 86 кВт
• Количество вспомогательных контактов: 4 (для сигнализации состояния положения)
• Тип подключения: болтовое - подходящий момент затяжки указан в руководстве
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Способ монтажа: на панель, с креплением через отверстия
• Рукоятка: передняя, смещённая - удобна для доступа при боковом расположении шкафа
• Гарантия: 60 месяцев

Совместимость и монтаж

DI-125-4C устанавливается на панель с помощью предварительно просверленных отверстий - не совместим с DIN-рейкой. Для монтажа необходимы гаечные ключи для затяжки болтов силовых контактов. Вспомогательные контакты подключаются отдельными проводами - они не автоматически связаны с основной цепью. Убедитесь, что толщина панели соответствует глубине крепёжных элементов. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Выключатель-разъединитель реверсивный DI-125-4C имеет двойной разрыв каждого полюса - гарантирует полное отсутствие напряжения между входом и выходом при отключении. Это соответствует требованиям безопасности для работ по техобслуживанию. Наличие блокировки рукоятки исключает случайное включение. Однако степень защиты IP00 требует обязательного размещения внутри защищённого электрощита - использование вне корпуса запрещено.

Преимущества

• Чёткая визуальная индикация положения рукоятки - легко определить, включён или отключён прибор
• Двойной разрыв повышает безопасность при ремонте и проверках
• Устойчивый механизм переключения - рассчитан на частые реверсы без потери надёжности
• Четыре вспомогательных контакта позволяют интегрировать устройство в системы управления и аварийной сигнализации
• Эргономичная рукоятка снижает усилие при переключении даже в условиях ограниченного пространства

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP00 требует герметичного корпуса
• Не поддерживает автоматические функции - только ручное управление
• Запрещена установка на DIN-рейку - отличается от компактных моделей с током до 63 А
• Не рекомендован для частых включений/выключений под нагрузкой выше 86 кВт - возможен износ контактов
• Не предназначен для работы с постоянным током

Примеры использования

• Управление реверсивным приводом конвейера в пищевой промышленности
• Отключение и переключение направления вращения насосной группы в системе водоснабжения
• Физическое отключение питания станка перед заменой режущих инструментов
• Центральное отключающее устройство в распределительном щите производственного участка

Практические советы

• При монтаже используйте болты класса прочности 8.8 и соблюдайте указанный крутящий момент - переусиливать нельзя
• Обязательно проверьте соответствие сечения проводов номинальному току 125 А - недостаточный размер вызывает нагрев
• Вспомогательные контакты подключайте к контроллеру или реле - они дают сигнал “включено” / “отключено”, но не управляют самим устройством
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых реверсах
• Выбирая аналог, помните: DI-125-4C - это именно реверсивный выключатель-разъединитель; он не заменяет контактор или магнитный пускатель
