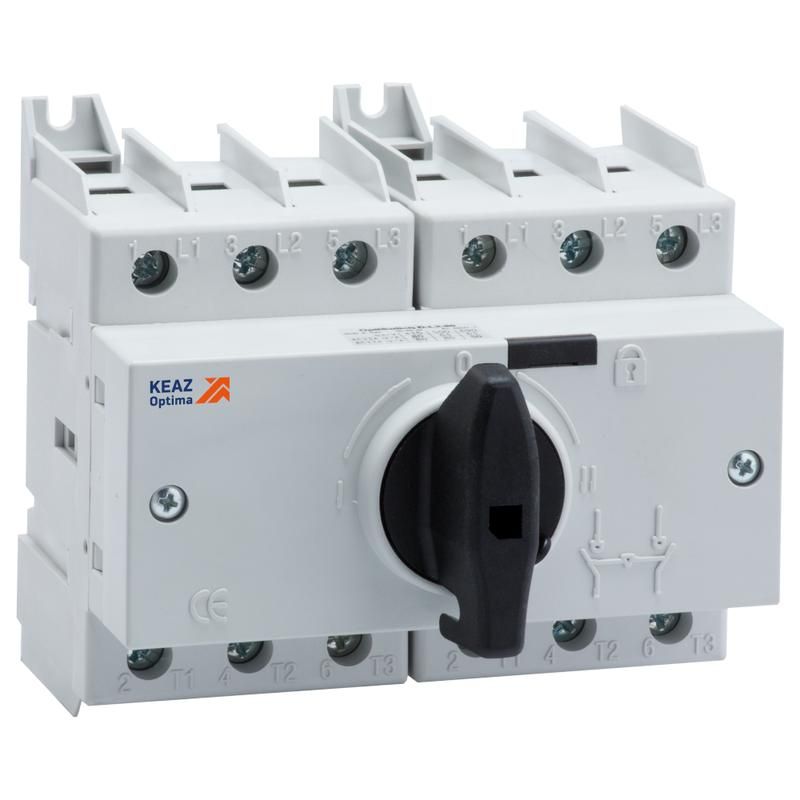

Выключатель-разъединитель реверсивный OptiSwitch DI-100-4C | 332090 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-100-4C от КЭАЗ предназначен для безопасного коммутирования и механического отключения четырёхпроводных цепей переменного тока до 690 В. Этот аппарат сочетает функции разъединителя и реверсивного переключателя, что делает его удобным решением для управления двигателями и другим оборудованием, где требуется изменение направления вращения.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-100-4C используется для ручного включения, отключения и переключения направления тока в трёхфазных сетях. Подходит для управления асинхронными двигателями, насосами, компрессорами, конвейерами и другими устройствами, требующими реверса. Применяется в промышленных щитах, на станках и в системах автоматизации, где важна надёжная изоляция цепи после отключения.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 100 А
• Количество полюсов: 4
• Мощность при AC-3, 400 В: 69 кВт
• Тип подключения: болтовое (для медных проводников)
• Число вспомогательных контактов: 4 (для сигнализации состояния)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Тип рукоятки: передняя смещённая, несъёмная, эргономичная
• Способ монтажа: на панель (фиксация через отверстия, не на DIN-рейку)
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

OptiSwitch DI-100-4C устанавливается на жёсткую панель с помощью отверстий для крепления. Монтаж требует предварительного просверливания отверстий соответствующего размера. Отличается от моделей на DIN-рейку - этот аппарат не фиксируется на рейке. Для подключения используйте провода сечением, рассчитанным на 100 А, затягивайте болты моментом, указанным в руководстве производителя. Вспомогательные контакты подключаются отдельно - они предназначены для управления цепями контроля и блокировок.

Безопасность и стандарты

Выключатель-разъединитель реверсивный OptiSwitch DI-100-4C обеспечивает двойной разрыв каждого полюса - это гарантирует полную изоляцию нагрузки при отключении. Несъёмная рукоятка имеет механическую блокировку положений «Вкл./Выкл./Реверс», исключающую случайное переключение. Однако из-за степени защиты IP00 устройство нельзя использовать вне электрического шкафа - открытый доступ к контактам создаёт риск поражения током.

Преимущества

• Двойной разрыв - высокая степень безопасности при обслуживании
• Удобная рукоятка с блокировкой - снижает вероятность ошибочных действий
• Четыре вспомогательных контакта - позволяют легко интегрировать в системы управления
• Долгий срок службы - 5 лет гарантии от КЭАЗ
• Надёжное болтовое соединение - минимизирует нагрев и потери при больших токах

Ограничения применения

• Не допускается использование без корпуса - IP00 не защищает от пыли, влаги и прикосновений
• Не подходит для частых циклов включения/выключения - предназначен для редких операций (не для постоянного переключения)
• Не монтируется на DIN-рейку - требует отдельного места на панели
• Не предназначен для работы в условиях взрывоопасной среды или повышенной коррозионной активности

Примеры использования

• Управление реверсивным двигателем конвейера на пищевом производстве
• Отключение и переключение направления вентилятора в системе вентиляции
• Ручное управление насосной станцией в водоснабжении
• Обеспечение безопасного отключения питания при ремонте оборудования

Практические советы

• При выборе места установки учтите свободный доступ к рукоятке - она должна быть видна и легко достижима при работе
• Заглушите все неиспользуемые вспомогательные контакты, чтобы избежать замыканий
• Проверьте соответствие сечения кабелей и момента затяжки болтов - перегрузка или слабый контакт вызывают перегрев
• Не используйте OptiSwitch DI-100-4C вместо автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• При необходимости установки нескольких аппаратов - соблюдайте минимальные расстояния между ними для теплоотвода
