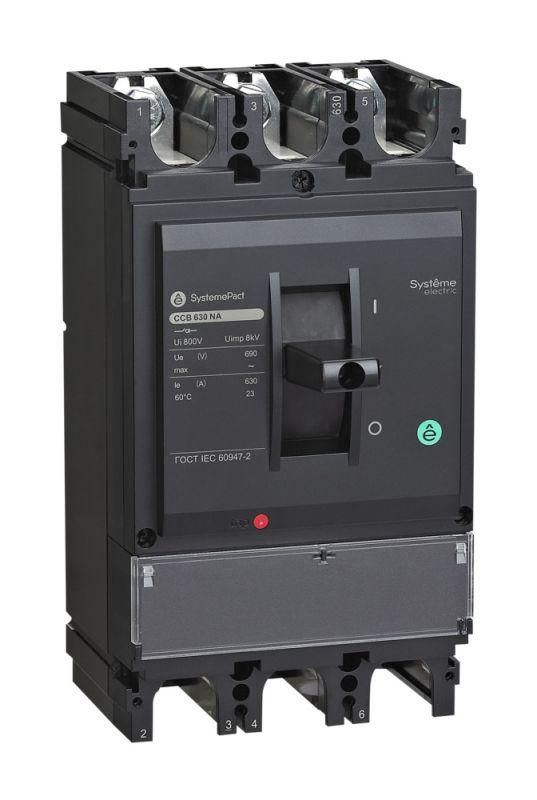

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ SPC630 3P NA 630A | SPC630630NA3DF SE APC

Выключатель-разъединитель 3P NA 630A SPC630 от Systeme Electric - это надёжный аппарат для безопасной коммутации трёхфазных нагрузок до 630 А в сетях до 690 В. Устройство сочетает высокую отключающую способность, удалённое управление и универсальный монтаж, что делает его подходящим как для промышленных установок, так и для ответственных объектов инфраструктуры.

Назначение и область применения

Выключатель-разъединитель 3P NA 630A SPC630 предназначен для ручного и дистанционного отключения и включения трёхфазных электрических цепей. Он обеспечивает физическое размыкание цепи для проведения обслуживания, ремонта или аварийного отключения. Применяется в системах электроснабжения промышленных предприятий, производственных линий, насосных станций, конвейеров и других объектов с высокими требованиями к безопасности и надёжности. Также соответствует нормам для использования на морских судах благодаря наличию сертификата РМСРС.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное рабочее напряжение: 690 В
• Количество полюсов: 3
• Условный ток короткого замыкания: 8,5 кА
• Отключающая способность: до 150 кА (при коротком замыкании)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Тип присоединения: винтовые клеммы
• Тип рукоятки: рычажного типа
• Способ монтажа: на монтажную плату
• Моторный привод: да (обеспечивает дистанционное управление)
• Конструктивное исполнение: встроенное, стационарное
• Гарантийный срок: 24 месяца
• Срок службы: до 25 лет

Совместимость и монтаж

Выключатель-разъединитель 3P NA 630A SPC630 монтируется на монтажную плиту с помощью болтовых креплений. Кабельные подключения возможны как сверху, так и снизу - без потери технических характеристик. Это позволяет гибко проектировать шкафы управления и оптимизировать трассировку проводов. Моторный привод совместим с системами автоматизации, поддерживающими протокол Modbus RTU. Для подключения требуется внешний источник питания на 24 В постоянного тока (не входит в комплект).

Безопасность и стандарты

Аппарат соответствует международным стандартам IEC 60947-3 для выключателей-разъединителей. Конструкция реализует двойной разрыв контактов (ротоактивная система), что минимизирует риск дугового замыкания и повышает безопасность при отключении больших токов. Сертифицирован для эксплуатации на морских судах (РМСРС). IP20 не предусматривает защиту от пыли и брызг - применение допускается только в закрытых щитовых помещениях.

Преимущества

• Высокая отключающая способность - до 150 кА при коротком замыкании, что обеспечивает защиту даже в мощных сетях.
• Ротоактивная контактная система с двойным разрывом - снижает энергетические воздействия при авариях и продлевает срок службы контактов.
• Поддержка удалённого управления через Modbus RTU - интеграция в системы SCADA и АСУ ТП без дополнительных контроллеров.
• Гибкий монтаж: можно устанавливать в любом положении - горизонтально или вертикально - без изменения характеристик.
• Обратимое подключение кабелей - удобство при сборке шкафов и замене оборудования.
• Длительный срок службы - до 25 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 исключает использование вне герметичных шкафов.
• Требуется внешнее питание для моторного привода - не работает в режиме “чистого” ручного управления без подключения 24 В DC.
• Не является автоматическим выключателем - не имеет встроенной тепловой или электромагнитной защиты; требует применения с предохранителем или другим защитным устройством.
• Не рассчитан на частые операции включения/выключения - предназначен для редких коммутаций (до 1000 циклов в год), не для частого переключения нагрузки.

Примеры использования

• Главный входной выключатель-разъединитель в распределительном щите промышленного цеха.
• Изолирующее устройство перед частотными преобразователями на конвейерной линии.
• Разъединитель в системе электроснабжения морского судна для безопасного отключения силовых цепей при техобслуживании.
• Центральное отключающее устройство в системе освещения крупного складского комплекса.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате - размеры должны точно соответствовать корпусу SPC630.
• При подключении кабелей используйте наконечники и соблюдайте момент затяжки винтов - указан в документации производителя.
• Для дистанционного управления убедитесь, что модуль привода правильно подключен к сети 24 В DC и интерфейсу Modbus RTU.
• Не используйте этот выключатель-разъединитель как основное средство защиты - всегда применяйте его в паре с автоматическим выключателем или предохранителем.
• При работе в условиях повышенной вибрации (например, на судах) дополнительно зафиксируйте кабели и проверьте состояние клемм каждые 6 месяцев.
