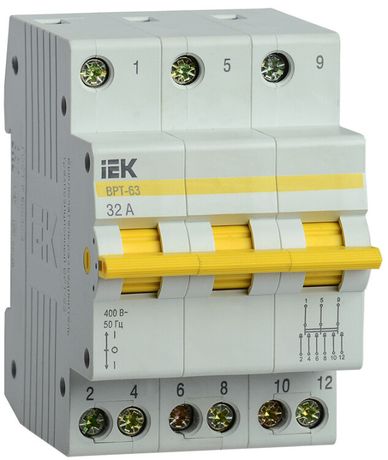

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 3п 32А | MPR10-3-032 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 3П 32А от IEK (ИЭК) - устройство для безопасного отключения и переключения электрических цепей в распределительных щитах. Артикул mpr10-3-032 подходит для управления группами потребителей в жилых и общественных зданиях, обеспечивая четкую изоляцию цепи при обслуживании.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 3П 32А используется для ручного отключения и переключения между двумя источниками питания или двумя группами нагрузок. Он не предназначен для частого включения/выключения под нагрузкой - его задача - надежно разрывать цепь и физически изолировать участок сети для ремонта, проверки или переключения режимов работы.

Применяется в распределительных щитах жилых домов, офисов, школ, больниц и других объектов, где требуется оперативное отключение отдельных линий: освещения, розеточных групп, систем вентиляции или маломощного оборудования. Подходит для установки в щитах с учетно-распределительными функциями.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 230/400 В, 50 Гц;
• Количество полюсов: 3 - одновременно отключает все три фазы;
• Количество позиций переключения: 3 - «Вкл.-1», «Выкл.», «Вкл.-2» - позволяет выбирать один из двух источников или полностью отключить цепь;
• Тип переключения: рычаг перекидной - удобен для быстрого ручного управления одной рукой;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN;
• Способ монтажа: на DIN-рейку - совместим с любыми типовыми щитами;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и без частых коммутаций под нагрузкой;
• Цвет: серый - соответствует цветовой гамме серии KARAT.

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 3П 32А легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы с зажимами под провода сечением до 16 мм2 (медные). Кабели должны быть зачищены на 8–10 мм, плотно затянуты отверткой - слабый контакт вызывает нагрев.

Устройство совместимо с другими компонентами серии KARAT: автоматическими выключателями, УЗО, реле напряжения. Не требует специальных адаптеров или креплений. Монтаж допускается только в сухих помещениях внутри электрошкафов с уровнем защиты не ниже IP54.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 3П 32А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - важное условие безопасности при проведении работ. Отсутствие дугогасительной камеры делает его непригодным для отключения токов короткого замыкания - для этой задачи нужен автоматический выключатель перед ним.

Преимущества

• Четкая механическая фиксация всех трех положений - исключает случайное переключение;
• Одинаковая коммутационная способность по всем полюсам - равномерное распределение нагрузки;
• Простая визуальная индикация состояния - положение рычага сразу показывает, включен ли контур и какой;
• Долгий срок службы благодаря качественным материалам и отсутствию электроники;
• Совместимость с популярной серией KARAT - можно собрать единый щит без проблем с совмещением элементов.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это вызовет быстрый износ контактов;
• Не отключает токи КЗ - обязательно использовать в паре с автоматическим выключателем;
• IP20 - нельзя устанавливать вне щита, в сырых местах, на улице или в условиях повышенной запыленности;
• Не имеет сигнализирующих контактов - невозможно подключить удаленную индикацию состояния;
• Подходит только для переменного тока - не работает в цепях постоянного тока.

Примеры использования

• Переключение между основным и резервным питанием в щите многоквартирного дома;
• Отключение группы освещения в учебном корпусе для проведения ремонтных работ;
• Разделение цепи конвейера на два участка - возможность отключить один без остановки другого;
• Обслуживание системы вентиляции - физическое отключение для замены вентилятора без снятия напряжения всего щита.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное 16 мм2. Превышение вызовет перегрев и выход из строя;
• При сборке щита располагайте ВРТ-63 рядом с автоматами, которые защищают те же цепи - так проще диагностировать отказ;
• Не используйте его вместо автомата! Только в сочетании с аппаратом защиты (например, IEK C16 или C25);
• При длительном хранении - храните в сухом месте, избегайте воздействия прямых солнечных лучей;
• Проверяйте состояние контактов раз в год - особенно если устройство часто использовалось. Чистка - мягкой кистью, без растворителей.
