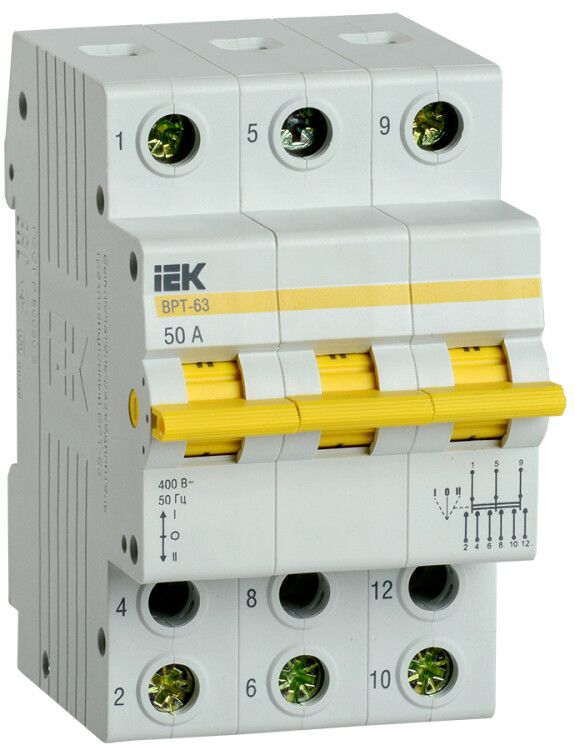

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 3п 50А | MPR10-3-050 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 3П 50А от IEK (ИЭК) - устройство для безопасного отключения и переключения электрических цепей с возможностью установки в нейтральное положение. Подходит для распределительных щитов в жилых и общественных зданиях, обеспечивает надежную коммутацию активных и индуктивных нагрузок. Артикул mpr10-3-050.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 3П 50А используется для ручного отключения и переключения электрических цепей переменного тока. Он позволяет выбрать одно из трёх состояний: включение на одном направлении, включение на другом направлении или полное отключение (нейтральное положение). Применяется в распределительных щитах жилых домов, офисов, школ, больниц - там, где требуется оперативно отключить одну из двух групп потребителей или полностью отсоединить участок сети для обслуживания.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380/220 В
• Тип тока: переменный (AC), 50 Гц - совместим с бытовыми и промышленными сетями России
• Нейтральное положение: да - возможность полного отключения всех фаз
• Способ монтажа: DIN-рейка - устанавливается в стандартные щитовые шкафы
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандарт 18 мм на модуль)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рукоятка: рычаг перекидной - удобное механическое переключение между положениями
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: серый - соответствует цветовой гамме изделий серии KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 3П 50А монтируется на DIN-рейку типа TS35. Установка требует свободного места в щите - ширина устройства составляет 3 модуля (54 мм). Кабели подключаются к верхним и нижним зажимам: вход - сверху, выход - снизу. Для работы необходимо соблюдать полярность подключения фаз. Монтаж допускается только при отключенном питании. Устройство не имеет автоматического отключения - работает исключительно вручную.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 3П 50А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применяется только внутри закрытых щитов. Отсутствие НО-контактов означает, что устройство не передаёт сигналы управления в системы автоматизации - предназначено только для ручного отключения.

Преимущества

• Чёткая фиксация трёх положений - минимизирует риск неверного переключения
• Удобная рычажная рукоятка - легко управлять даже в условиях ограниченного доступа
• Совместимость с серией KARAT - одинаковый дизайн и размеры с другими элементами щита
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации
• Поддержка смешанных нагрузок - можно отключать как освещение, так и двигатели

Ограничения применения

• Не предназначен для частого включения/выключения - не является аппаратом для регулярной коммутации
• Не защищён от внешних воздействий - нельзя использовать вне щита или в сырых помещениях
• Не имеет функций автоматической защиты - не заменяет автоматический выключатель
• Не поддерживает дистанционное управление - только ручное переключение
• Не имеет сигнализирующих контактов - невозможно подключить индикацию состояния

Примеры использования

• Отключение одной из двух линий питания в системе резервирования (например, основной и резервный источник)
• Обслуживание группы розеток или освещения - полное отключение для ремонта
• Коммутация нагрузки между двумя различными контурами (например, два насоса на одной линии)
• Распределительный щит в многоквартирном доме - переключение между этажами или секциями

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна физическая изоляция цепи - он не заменяет автоматический выключатель!
• Проверьте посадочную ширину в щите: 3 модуля = 54 мм. Убедитесь, что рядом есть место для других устройств.
• При подключении используйте кабель сечением не менее 10 мм2 - для тока 50 А это минимально допустимое значение.
• Не устанавливайте в местах с высокой влажностью, пылью или температурой выше +40C - IP20 не обеспечивает защиту.
• После монтажа проверьте механическую фиксацию рычага - он должен чётко «щёлкать» в каждом положении.
• Помните: ВРТ-63 3П 50А - это разъединитель, а не защитное устройство. Обязательно сочетайте его с автоматическими выключателями.
