Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 4п 25А | MPR10-4-025 IEK

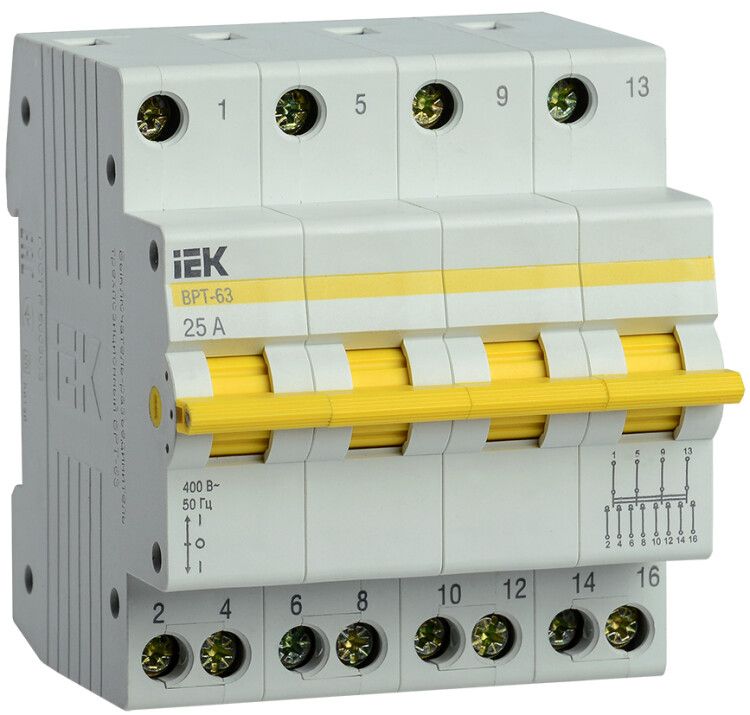

Выключатель-разъединитель трехпозиционный 4-полюсный 25А ВРТ-63 от IEK (ИЭК) — устройство для безопасного отключения и переключения четырёх фаз в сетях переменного тока до 400 В. Применяется в распределительных щитах жилых и общественных зданий, обеспечивает надёжную изоляцию цепей при обслуживании. Артикул mpr10-4-025 соответствует серии KARAT.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей. Он позволяет полностью отделить участок сети от источника питания — например, перед ремонтом или проверкой. Подходит для управления группами потребителей: освещение, розетки, бытовые приборы. Часто устанавливается в этажных и квартирных щитках, где требуется оперативное отключение одной из трёх возможных конфигураций: “вкл”, “выкл” и “переключение между двумя источниками”.

Технические характеристики

• Номинальный ток: 25 А — выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В AC — рассчитан на трёхфазные сети 380–400 В с частотой 50 Гц
• Четыре полюса — одновременно размыкает все три фазы и ноль
• Три положения переключения — “включено”, “выключено”, “переключение на второй источник”
• Способ монтажа: DIN-рейка 35 мм — легко устанавливается в стандартные распределительные щиты
• Модульная ширина: 4 модуля — занимает 72 мм по ширине (стандарт 18 мм на модуль)
• Степень защиты IP20 — защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Срок службы: 15 лет — при соблюдении условий эксплуатации и не более 10 000 циклов включения/отключения
• Рукоятка: рычаг перекидной — удобен для ручного управления, имеет четкую фиксацию в каждой позиции
• Количество переключающих контактов: 4 — каждый полюс имеет свои контактные группы
• НО контакты: отсутствуют — не имеет нормально замкнутых контактов, работает только как разъединитель
• Цвет корпуса: серый — совпадает с цветовой гаммой изделий серии KARAT

Совместимость и монтаж

Устройство совместимо с любыми DIN-рейками стандарта EN 60715. Установка выполняется путём защёлкивания на рейку — никаких болтов или сверления не требуется. Для подключения используются клеммы под провода сечением до 16 мм² (медные). Кабели должны быть зачищены на 9–10 мм. Обязательно отключите питание перед работой. После монтажа проверьте механическую фиксацию рычага и отсутствие люфта в положениях “вкл” и “выкл”. Не используйте для автоматического переключения — только ручное управление.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи — важное условие для безопасности при техобслуживании. Отсутствие функции автоматического отключения делает его исключительно разъединителем, а не автоматическим выключателем. Не применяйте для защиты от перегрузок или коротких замыканий — для этих целей нужен автоматический выключатель.

Преимущества

• Чёткая визуальная индикация состояния через положение рычага — сразу видно, включена ли цепь
• Надёжная механическая фиксация всех трёх позиций — предотвращает случайное переключение
• Совместимость с серией KARAT — можно использовать в одном щите с другими элементами IEK без проблем с компактностью
• Долгий срок службы — 15 лет при правильной эксплуатации
• Поддержка работы с нулевым проводником — важно для систем TN-S и TN-C-S

Ограничения применения

• Не предназначена для частого включения/отключения — максимальный ресурс 10 000 циклов; для часто переключаемых цепей лучше применять контакторы
• IP20 — нельзя устанавливать вне помещений, в сырых местах или там, где есть риск попадания пыли
• Не имеет защиты от перегрузки или КЗ — обязательно сочетать с автоматическими выключателями
• Не подходит для управления двигателями большой мощности — только для слаботочных и средних нагрузок (до 25 А)
• Отсутствие сигнализационных контактов — невозможно подключить удалённую индикацию состояния

Примеры использования

• Отключение группы розеток на этаже перед ремонтными работами
• Переключение между основным и резервным источником питания (например, сеть / генератор)
• Обесточивание системы освещения в торговом зале для планового обслуживания
• Разъединение контура теплого пола для замены терморегулятора

Практические советы

• Выбирайте этот выключатель только тогда, когда вам действительно нужен разрыв цепи с визуальным контролем — если нужна только защита, возьмите автоматический выключатель
• При монтаже в щитке оставляйте свободное место вокруг устройства — он нагревается при работе на пределе тока
• Проверяйте соответствие сечения кабеля: для 25 А минимум 2,5 мм² медного провода, желательно 4 мм²
• Не используйте для цепей с высокими импульсными нагрузками — например, светодиодных драйверов с большим пусковым током
• При замене старого аппарата — убедитесь, что новый ВРТ-63 имеет ту же модульную ширину (4 модуля) и тип клемм
