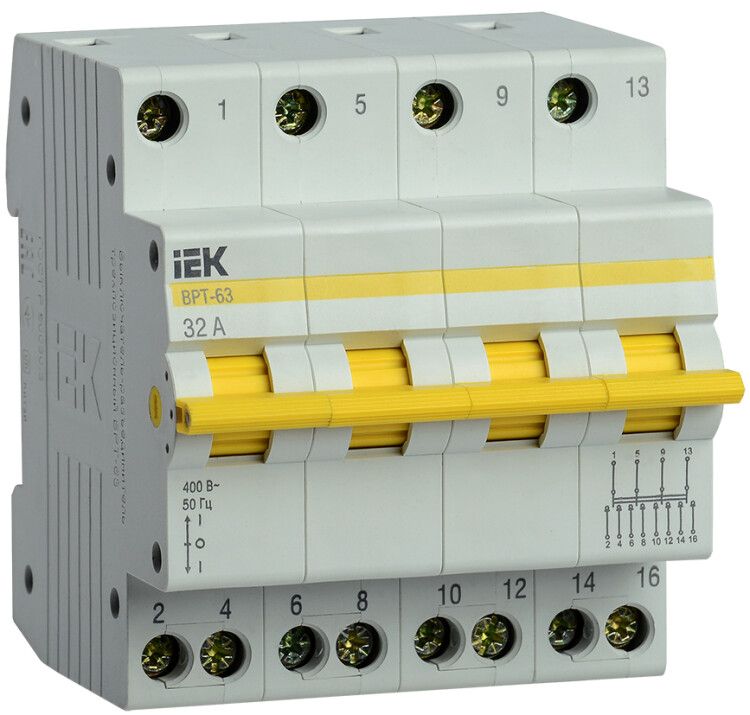

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 4п 32А | MPR10-4-032 IEK

Выключатель-разъединитель трехпозиционный 4 полюса 32 А ВРТ-63 от IEK (ИЭК) — устройство для безопасного отключения и переключения электрических цепей в распределительных щитах. Артикул mpr10-4-032 подходит для управления группами потребителей в жилых и общественных зданиях, обеспечивая четкую изоляцию цепей при обслуживании.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей переменного тока. Он позволяет полностью отделить участок сети от источника питания — например, перед ремонтом или проверкой. Подходит для управления освещением, бытовыми приборами, системами вентиляции и другим оборудованием с активными и слабоиндуктивными нагрузками. Применяется в этажных, квартирных и распределительных щитах жилых домов, офисов, школ и больниц.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Количество полюсов: 4 — одновременно отключаются все фазы и ноль
• Количество позиций переключения: 3 — «ВКЛЮЧЕНО», «ОТКЛЮЧЕНО», «ЗАЗЕМЛЕНИЕ»
• Способ монтажа: установка на DIN-рейку шириной 4 модуля (72 мм)
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и влаги
• Тип рукоятки: рычаг перекидной — удобен для ручного переключения
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет корпуса: серый

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 устанавливается на стандартную DIN-рейку типа TS35. Ширина устройства соответствует 4 модулям — занимает место аналогично четырём автоматическим выключателям по 18 мм каждый. Для подключения используются винтовые зажимы на входе и выходе каждого полюса. Кабели должны иметь сечение до 16 мм². Монтаж допускается только в закрытых щитах, защищённых от попадания воды и пыли. Устройство не предназначено для частого включения/выключения под нагрузкой — только для редких операций отключения.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытой дверце щита благодаря положению рычага в средней «ОТКЛЮЧЕНО» позиции. Переключение в позицию «ЗАЗЕМЛЕНИЕ» обеспечивает искусственное замыкание всех полюсов на землю — повышает безопасность при работах на линии. Однако устройство не имеет функции автоматического отключения при перегрузке или КЗ — его необходимо использовать совместно с автоматическими выключателями.

Преимущества

• Чёткая трёхпозиционная система: «ВКЛЮЧЕНО» — «ОТКЛЮЧЕНО» — «ЗАЗЕМЛЕНИЕ» — минимизирует риск ошибочного включения
• Удобный рычаг с ярко выраженной фиксацией в каждой позиции — снижает вероятность некорректного переключения
• 4-полюсная конструкция — отключает L1, L2, L3 и N одновременно, что важно для безопасности при работе с сетями TN-S и TT
• Совместим с комплектацией IEK KARAT — легко интегрируется в щиты других элементов серии

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой — только для редких операций отключения
• IP20 — нельзя устанавливать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет встроенной защиты от перегрузки или короткого замыкания — обязательно требуется параллельная установка автоматических выключателей
• Не работает с постоянным током (DC) — только с переменным током 50 Гц
• Не поддерживает управление дистанционно — только ручное переключение

Примеры использования

• Отключение группы розеток на этаже перед заменой проводки
• Изолирование системы освещения в учебном классе перед ремонтными работами
• Обеспечение заземления всей цепи при плановом техобслуживании распределительного щита
• Коммутация между двумя источниками питания (например, основной и резервной линией) через позицию «ОТКЛЮЧЕНО»

Практические советы

• Выбирайте этот выключатель-разъединитель ВРТ-63, когда нужна надёжная механическая изоляция цепи — он лучше обычного автомата для этой задачи
• При сборке щита учитывайте, что устройство занимает 4 модуля — планируйте место заранее
• Подключайте кабели плотно — плохой контакт при 32 А может вызвать нагрев и повреждение
• Не используйте вместо рубильника в силовых цепях с мощными двигателями — возможны дуговые пробои
• Проверяйте положение рычага перед началом работы: «ОТКЛЮЧЕНО» — значит, цепь отсоединена; «ЗАЗЕМЛЕНИЕ» — значит, есть искусственное замыкание на землю
