Трехпозиционный выключатель-разъединитель 3P 25A ВР-103 | 17214DEK DEKraft APC

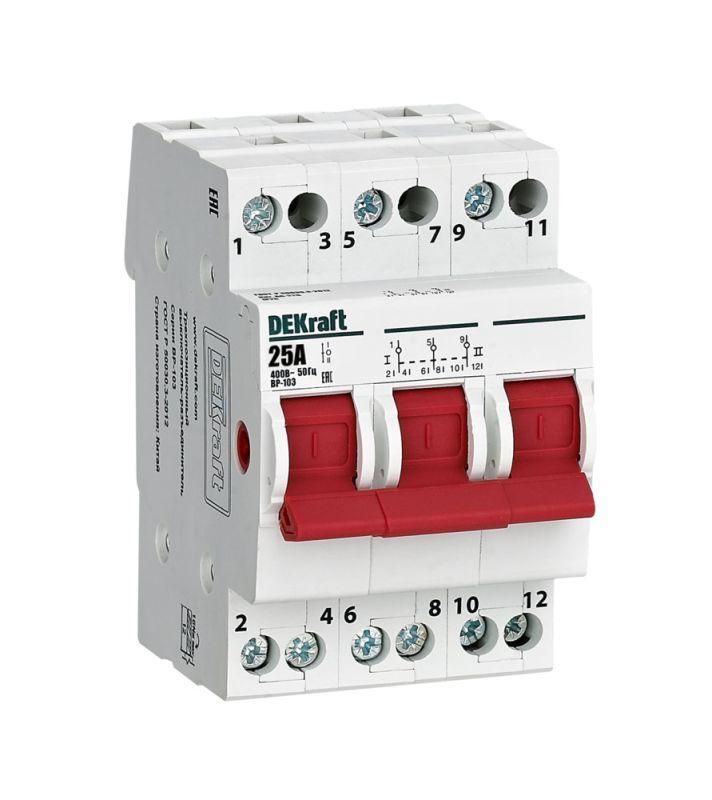

Выключатель-разъединитель трехпозиционный 3P 25A ВР-103 от DEKraft — устройство для ручного отключения и переключения трёхфазных цепей до 25 А в щитах распределения энергии. Подходит для систем с ручным вводом резерва, устанавливается на DIN-рейку и обеспечивает четкую визуальную изоляцию цепи.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 3P 25A ВР-103 используется для ручного включения и отключения трёхфазных нагрузок в распределительных и учётно-распределительных щитах. Применяется в системах с ручным вводом резерва (АВР): позволяет безопасно переключить питание с основной сети на резервную или полностью отключить участок цепи для обслуживания. Устройство не предназначено для частого коммутирования под нагрузкой — его задача — надёжная изоляция, а не частые включения/выключения.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный ток: 25 А
• Количество полюсов: 3
• Функция: выключатель-разъединитель нагрузки (не автоматический, не предохранительный)
• Тип рукоятки: рычажная, красного цвета — обеспечивает наглядное определение состояния (включено/отключено/нейтральное)
• Способ монтажа: на 35 мм DIN-рейку
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Сечение подключаемых проводов: до 10 мм²
• Категория применения: AC-22B — для переключения двигателей и других индуктивных нагрузок
• Гарантия: 60 месяцев
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Установка Выключателя-разъединителя трехпозиционного 3P 25A ВР-103 выполняется на стандартную 35 мм DIN-рейку. Монтаж возможен в любом положении — вертикально, горизонтально или перевёрнуто. Провода подключаются к зажимам с фиксацией винтами — максимальное сечение жил — 10 мм². Расположение клемм выполнено в шахматном порядке, что снижает риск случайного замыкания между фазами. Для работы требуется доступ к рукоятке — устройство нельзя закрывать глухой крышкой, так как рукоятка должна оставаться видимой и доступной для оперативного переключения.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 3P 25A ВР-103 соответствует требованиям категории применения AC-22B, что гарантирует устойчивость к импульсным токам при запуске двигателей. Конструкция исключает возможность одновременного замыкания всех полюсов — при переключении между сетями всегда есть нейтральная позиция, где все контакты разомкнуты. Это предотвращает параллельное питание от двух источников. IP20 не обеспечивает защиту от внешних факторов — устройство устанавливается только внутри закрытых щитов.

Преимущества

• Чёткая трёхпозиционная система: “вкл” — “выкл” — “резерв”, минимизирует ошибки при переключении
• Яркая красная рукоятка — легко отличить состояние устройства даже издалека
• Надёжная механическая блокировка — исключает случайное включение при ремонте
• Совместим со всеми типами щитов, использующих DIN-рейку
• Долгий срок службы благодаря прочному корпусу и качественным контактам

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — не является автоматическим выключателем
• Не имеет встроенной защиты от перегрузок или коротких замыканий — требует обязательной установки автоматических выключателей или предохранителей перед ним
• IP20 — нельзя использовать во влажных, пыльных или наружных условиях
• Поддерживает только медные провода сечением до 10 мм² — алюминиевые или более толстые жилы не подходят
• Не подходит для автоматизации — управление только ручное

Примеры использования

• Переключение питания насосной группы с основного ввода на дизель-генератор в аварийном режиме
• Отключение цепи освещения или оборудования для планового техобслуживания
• Изоляция участка цепи в распределительном щите при работе на другом оборудовании
• Обеспечение безопасности при ремонтах в промышленных щитах с несколькими источниками питания

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — не превышайте 10 мм², чтобы избежать перегрева и плохого контакта
• Не закрывайте рукоятку декоративными крышками — она должна быть всегда доступна для быстрого действия
• Убедитесь, что рядом установлены автоматы или предохранители — этот выключатель лишь разъединяет, но не защищает
• При использовании в системах АВР обязательно соблюдайте последовательность: сначала отключите основную сеть, затем включите резервную — иначе возникнет опасность параллельного включения
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при высокой нагрузке или частых переключениях
