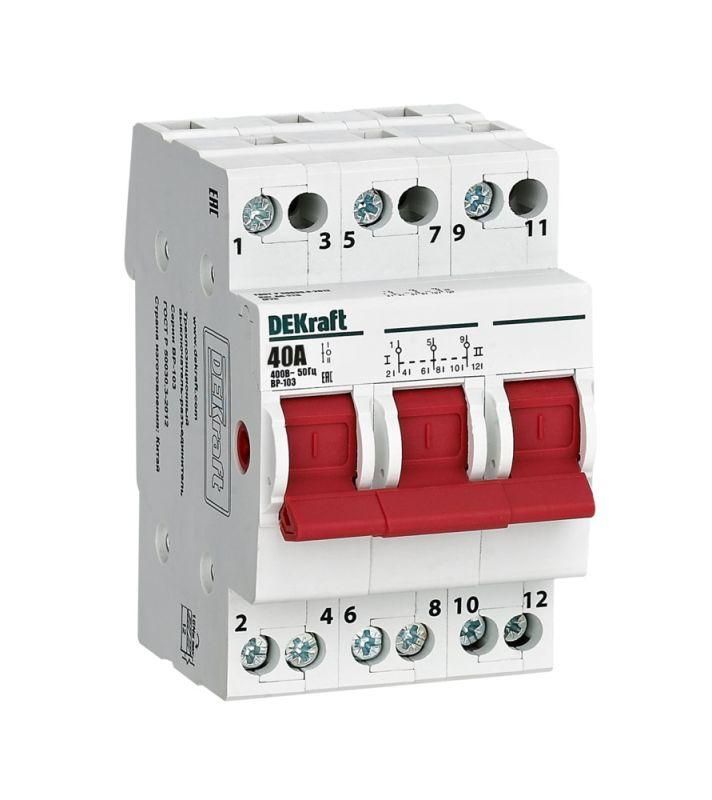

Выключатель-разъединитель трехпозиционный 3P 40A ВР-103 от DEKraft - устройство для ручного коммутирования трёхфазных цепей до 40 А в щитах распределения и автоматического ввода резерва. Установлен на DIN-рейку, имеет три рабочих положения и надёжную механическую блокировку.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 3P 40A ВР-103 предназначен для безопасного отключения и переключения трёхфазных нагрузок вручную. Применяется в распределительных и учётно-распределительных щитах с напряжением до 380 В переменного тока. Часто используется в системах ручного ввода резерва (РВР): позволяет перевести питание с основной сети на резервную и обратно, обеспечивая изоляцию каждой цепи при переключении. Подходит для питания станков, насосов, конвейеров и других промышленных потребителей, где требуется физическое отключение.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 40 А
• Количество полюсов: 3
• Функция: выключатель-разъединитель нагрузки (не предназначены для отключения аварийных токов)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Категория применения: AC-22B - для переключения двигателей и аналогичных индуктивных нагрузок
• Гарантия: 60 месяцев
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - вертикальном, горизонтальном или наклонном. Для подключения используются зажимы, рассчитанные на провода сечением до 10 мм2. Расположение клемм выполнено в шахматном порядке - это снижает риск случайного замыкания между фазами. Выключатель-разъединитель трехпозиционный 3P 40A ВР-103 совместим со всеми типами щитов, соответствующими ГОСТ Р 50030.2. Его можно использовать в паре с автоматическими выключателями и предохранителями, но не заменяет их функцию защиты от перегрузок и КЗ.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 3P 40A ВР-103 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.2. Обеспечивает видимый разрыв цепи при отключении - важное условие безопасности при обслуживании. Конструкция исключает возможность одновременного замыкания двух источников питания благодаря механической блокировке: рукоятка фиксируется только в одном из трёх положений - “Основная сеть”, “Выкл.”, “Резерв”. Это предотвращает опасные ситуации при попытке включить два источника сразу.

Преимущества

• Чёткая визуальная индикация положения через яркую красную рукоятку
• Механическая блокировка исключает ошибочные переключения
• Устойчивость к вибрациям и частому использованию - подходит для промышленных условий
• Компактная форма (3 модуля) экономит место в щите
• Долгий срок службы - гарантия 5 лет

Ограничения применения

Выключатель-разъединитель трехпозиционный 3P 40A ВР-103 нельзя использовать как средство защиты от сверхтоков - он не отключится при перегрузке или коротком замыкании. Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не допускает воздействия воды и пыли. Также не рекомендован для частого включения/выключения под нагрузкой более 10 раз в час - это сокращает срок службы контактной группы. Не применяется в сетях постоянного тока.

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Изолирование участка цепи перед плановым ремонтом в распределительном щите
• Подключение резервного теплового насоса в системе отопления здания
• Обеспечение безопасного отключения системы вентиляции перед техобслуживанием

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 10 мм2. Более толстые провода не войдут в зажимы.
• При сборке щита соблюдайте порядок фаз: входные и выходные кабели одной фазы должны располагаться рядом, чтобы избежать путаницы.
• Не используйте устройство без внешнего автомата - всегда сочетайте его с защитным аппаратом на ту же номинальную величину тока.
• Регулярно осматривайте рукоятку и контакты: наличие нагара, оплавления или затруднённого перемещения требуют немедленной замены.
• При работе в многоквартирных домах или общественных объектах обязательно оформите схему переключения и обучите обслуживающий персонал правилам операций с ВР-103.
