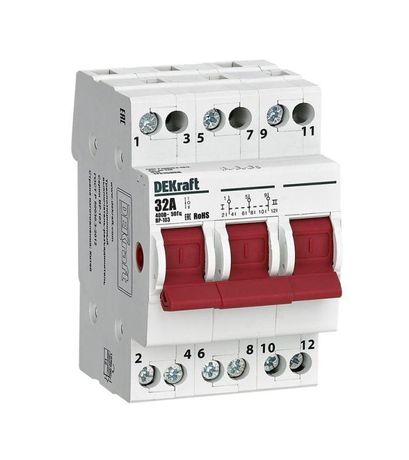

Трехпозиционный выключатель-разъединитель 3P 32A ВР-103 | 17215DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 32А ВР-103 от DEKraft предназначен для ручного коммутирования трёхфазных цепей до 380 В в распределительных щитах. Этот аппарат сочетает функции выключателя нагрузки и разъединителя, обеспечивая безопасное отключение питания перед обслуживанием. Артикул 17215dek соответствует серии ВР-103 и рассчитан на применение в системах с ручным вводом резерва.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВР-103 используется для ручного включения и отключения трёхфазных нагрузок в распределительных и учётно-распределительных щитах. Применяется в системах с ручным переключением между основной и резервной сетью (АВР), где требуется физическое отсоединение цепи для безопасности при ремонте или проверке. Подходит для оборудования с напряжением до 380 В переменного тока, в том числе для станков, насосов, конвейеров и других промышленных потребителей.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 32 А
• Количество полюсов: 3
• Функция переключения: выключатель-разъединитель нагрузки (класс AC-22B)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Максимальное сечение провода: 10 мм²
• Гарантийный срок: 60 месяцев
• Установочные положение: любое (горизонтальное, вертикальное)

Совместимость и монтаж

Выключатель-разъединитель ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением до 10 мм². Кабели подключаются в шахматном порядке — это снижает риск замыкания между фазами и улучшает теплоотдачу. Монтаж допускается в любом положении, что удобно при компактной сборке щита. Устройство совместимо со всеми типами щитов, поддерживающими монтаж на DIN-рейку.

Безопасность и стандарты

Выключатель-разъединитель ВР-103 соответствует категории применения AC-22B — это значит, он надёжно отключает активные нагрузки с высоким пусковым током, такие как двигатели. Конструкция обеспечивает четкую видимость состояния контактов через положение рычага: среднее положение — полностью отключено, крайние — включены на одну из двух сетей. Отсутствие индикации и светового сигнала требует внимательности оператора при работе.

Преимущества

• Чёткая механическая фиксация всех трёх положений — предотвращает случайное переключение
• Красная рукоятка легко отличается от других элементов щита, повышает узнаваемость
• Надёжная контактная группа с длительным сроком службы при частых переключениях
• Широкий гарантийный срок — 5 лет — указывает на качество изготовления
• Поддерживает работу в условиях повышенной влажности внутри закрытых щитов благодаря защите IP20

Ограничения применения

• Не предназначен для автоматического переключения — требует ручного воздействия
• IP20 не обеспечивает защиту от пыли и брызг — нельзя использовать вне закрытых щитов
• Не имеет встроенной защиты от перегрузки или короткого замыкания — необходимо использовать вместе с автоматическими выключателями
• Не подходит для цепей постоянного тока — работает только с переменным током до 380 В
• Запрещён монтаж в местах с возможностью попадания воды или агрессивных паров

Примеры использования

• Переключение между городской сетью и дизель-генератором в системе ручного АВР
• Отключение группы мощных станков перед плановым техобслуживанием
• Изолирование участка цепи при диагностике в распределительном щите
• Обеспечение безопасного доступа к оборудованию в производственных помещениях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — максимум 10 мм². Более толстые провода не войдут в зажимы.
• При установке соблюдайте шахматное расположение входящих/выходящих проводов — это снижает риск пробоя между фазами.
• Не используйте устройство как замену автоматическому выключателю — всегда устанавливайте защиту выше по цепи.
• Регулярно осматривайте рычаг и контакты на наличие нагрева, окисления или механических повреждений.
• При необходимости замены — отключите питание всей цепи, так как разъединитель не гасит дугу при больших токах.
