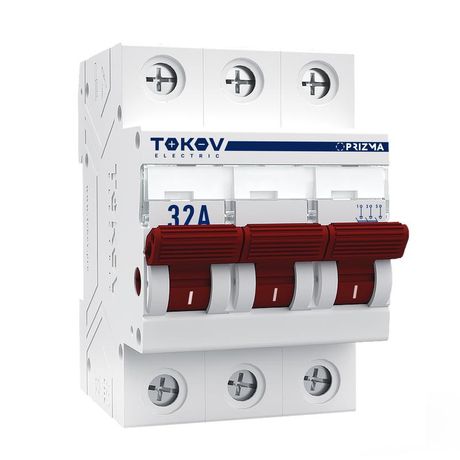

Выключатель нагрузки модульный PRIZMA 3п 32А 400В 6кА TOKOV ELECTRIC TKE-PZ60-MDSI-3-32

Выключатель нагрузки модульный 3-полюсный 32 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-3-32) предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Он сочетает функции коммутации и разъединения, что делает его надёжным решением для защиты оборудования и обеспечения безопасности при обслуживании.

Назначение и область применения

Этот выключатель используется для ручного отключения трёхфазной сети под нагрузкой. Его применяют в качестве основного или дополнительного средства отключения перед ремонтными работами, при аварийных ситуациях или плановом техобслуживании. Подходит для установки в силовые щиты на объектах промышленного, торгового и бытового назначения - например, на станках, насосах, вентиляционных системах, конвейерах и других устройствах с трёхфазным питанием.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазных сетей 380–400 В
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 ампер
• Монтажная ширина: 3 модуля (54 мм) - занимает три стандартных места в DIN-рейке
• Глубина установки: 50 мм - требует минимального свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство, указывает на функцию отключения

Совместимость и монтаж

Выключатель tke-pz60-mdsi-3-32 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания - никаких дополнительных креплений не требуется. Устройство совместимо с любыми щитами, где есть место под 3 модуля и глубина не менее 50 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 16 мм2. Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-3 для аппаратов управления и коммутации. Наличие отключающей способности 6 кА гарантирует безопасное отключение даже при значительных токах КЗ. Конструкция исключает случайное включение при открытой крышке щита - рычаг можно заблокировать внешним замком (не в комплекте).

Преимущества

• Чёткая механическая фиксация положений «ВКЛ» и «ВЫКЛ» - предотвращает самопроизвольное переключение
• Визуальный индикатор состояния через положение красного рычага - легко определить, включен ли прибор
• Устойчивость к перегрузкам благодаря качественным контактам и тепловой стабильности
• Компактная форма - экономит место в щите при высокой плотности компоновки

Ограничения применения

Не предназначена для частых операций включения/выключения - не является автоматическим выключателем и не рассчитана на интенсивную коммутацию. Не используйте для защиты от сверхтоков - этот выключатель не имеет встроенной тепловой или электромагнитной защиты. Не подходит для работы в условиях повышенной влажности без дополнительной герметизации корпуса щита. Не допускается использование вне температурного диапазона, указанного производителем (в данных не указано - уточняйте в документации).

Примеры использования

• Главный рубильник на входе в щит питания станка с трёхфазным двигателем
• Разъединитель перед частотным преобразователем для безопасного доступа к оборудованию
• Отключающее устройство для группы освещения или нагревательных элементов в промышленном помещении
• Резервный выключатель в распределительном щите, где нужна явная изоляция цепи

Практические советы

• Выбирая выключатель нагрузки модульный 3-полюсный 32 ампер, убедитесь, что ваша сеть работает на 400 В и ток потребления не превышает 32 А
• При монтаже соблюдайте посадочные размеры - ширина 3 модуля и глубина 50 мм должны точно соответствовать месту в щите
• Используйте красный рычаг как ориентир: он всегда показывает текущее состояние - потяните вниз = отключено
• Для длительной эксплуатации периодически проверяйте затяжку контактов - особенно после первых нескольких включений
• Если вам нужна защита от перегрузок - параллельно установите автоматический выключатель; этот прибор лишь разъединяет цепь
