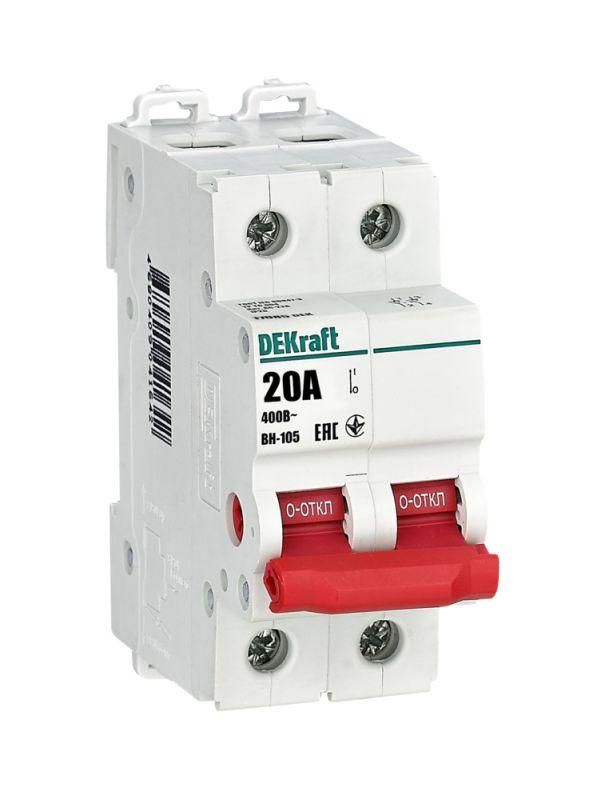

Выключатель-разъединитель ВН-105 ВН105-2P-020A DEKraft 17085DEK APC

Выключатель-разъединитель 2-полюсный 20А ВН-105 от DEKRAFT предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию нагрузки при обслуживании. Артикул 17085dek - надёжное решение для систем с высокими требованиями к коммутационной стойкости.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 20А ВН-105 используется для ручного отключения электрической цепи перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых включений/выключений под нагрузкой, но гарантирует полный разрыв цепи и видимую изоляцию. Подходит для установки в бытовые, промышленные и коммерческие распределительные щиты, где требуется физическое отключение двух проводов - фазы и нуля. Часто применяется в качестве главного рубильника перед группой автоматических выключателей.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 20 А
• Количество полюсов: 2
• Максимальный условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Способ монтажа: на 35 мм DIN-рейку
• Тип присоединения: винтовые зажимы
• Тип рукоятки: рычажная, красного цвета
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Конструкция: предназначена для внутренней установки в распределительный шкаф
• Категория применения: AC-22A - для ручного отключения цепей с активной и слабоиндуктивной нагрузкой
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 20А ВН-105 совместим со всеми стандартными 35-миллиметровыми DIN-рейками, установленными в щитах по ГОСТ Р МЭК 60947. Для монтажа достаточно защёлкнуть устройство на рейку и закрутить контактные винты. Сечение подключаемых проводов - до 16 мм2 (медные). Рекомендуется использовать кольцевые наконечники для надёжного контакта. Установка возможна в любом положении - горизонтальном или вертикальном. Обязательно соблюдайте свободный доступ к рукоятке для оперативного отключения.

Безопасность и стандарты

Выключатель-разъединитель 2-полюсный 20А ВН-105 соответствует требованиям международного стандарта IEC 60947-3 для аппаратов отключения. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляционные поверхности, снижая риск возгорания. Красная рукоятка визуально выделяет устройство среди других, что повышает безопасность при аварийном отключении. IP20 не требует герметизации корпуса, но устройство нельзя устанавливать во влажных помещениях или на улице.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную работу даже при частых операциях отключения
• Чёткий визуальный сигнал состояния: рычаг вверх - включено, вниз - отключено
• Полный разрыв цепи: при отключении все контакты находятся вне поля действия тока, что позволяет безопасно работать с проводами
• Надёжные мостиковые контакты исключают дуговое перекрытие, увеличивая срок службы и безопасность
• Длительная гарантия - 5 лет, что свидетельствует о качественной сборке

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для этого
• IP20 не допускает использование в условиях повышенной влажности, запылённости или на улице
• Не имеет функции автоматического отключения при перегрузке или КЗ - обязательно применять в паре с автоматическими выключателями
• Не подходит для цепей постоянного тока - только для переменного тока 230 В AC
• Не имеет сигнализации или дистанционного управления

Примеры использования

• Главный выключатель в этажном щите жилого дома перед группой автоматов
• Отключающее устройство перед станком, насосом или конвейером для планового техобслуживания
• Изолятор цепи освещения в административном помещении перед ремонтными работами
• Рубильник в щите системы отопления для отключения питания котла

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - не превышайте 20 А
• Обязательно отключите питание перед подключением проводов
• При использовании в щитах с несколькими выключателями пометьте каждый - особенно важен красный цвет рукоятки для быстрого определения
• Не затягивайте винты слишком сильно - это может повредить пластиковые детали и ухудшить контакт
• Проверяйте состояние контактов раз в год: при нагреве, потемнении или хрусте - замените устройство
• При проектировании щита учтите габариты: выключатель-разъединитель 2-полюсный 20А ВН-105 занимает 2 модуля (36 мм шириной)
