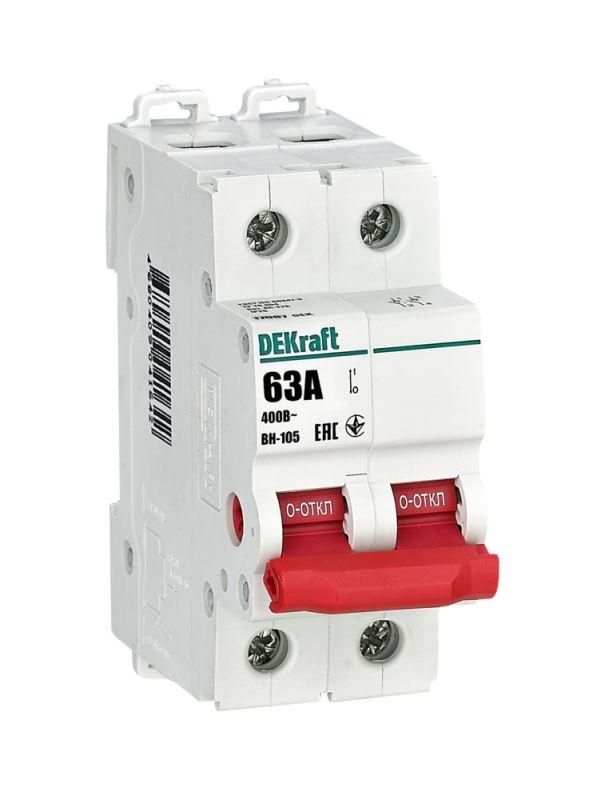

Выключатель-разъединитель ВН-105 ВН105-2P-063A DEKraft 17087DEK APC

Выключатель-разъединитель 2 полюса 63А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В. Этот аппарат сочетает функции коммутационного устройства и разъединителя, что делает его удобным решением для распределительных щитов. Артикул 17087dek соответствует модели ВН-105 - надежному продукту серии DEKraft, рассчитанному на длительную эксплуатацию.

Назначение и область применения

Выключатель-разъединитель 2 полюса 63А ВН-105 используется для безопасного отключения электропитания в однофазных сетях напряжением 230 В AC. Он применяется там, где требуется явное физическое размыкание цепи - например, перед обслуживанием оборудования, при аварийных ситуациях или для организации точечного отключения нагрузки. Подходит для установки в бытовых, торговых и промышленных распределительных щитах. Часто встречается в системах питания станков, насосов, освещения и других устройств мощностью до 14 кВт.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 63 А
• Количество полюсов: 2
• Тип тока: Переменный (AC)
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Тип рукоятки: рычажная, красного цвета
• Количество позиций переключения: 2 («Вкл» / «Выкл»)
• Модульная ширина: 2 модуля (36 мм)
• Глубина установки: 73 мм
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Гарантийный срок: 5 лет (60 месяцев)
• Категория применения: AC-22A - для частых операций включения/отключения активной нагрузки

Совместимость и монтаж

Выключатель-разъединитель 2 полюса 63А ВН-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция занимает минимальное место в щите. Для подключения используются винтовые зажимы - подходят медные жилы сечением до 25 мм2. Установка возможна в любом положении - горизонтально, вертикально или даже перевёрнутым. Монтаж не требует специальных инструментов, кроме отвертки. После установки проверьте плотность затяжки контактов - слабое соединение вызывает нагрев при нагрузке 63 А.

Безопасность и стандарты

Изделие соответствует требованиям категории применения AC-22A - обеспечивает надёжное отключение активных нагрузок при частых операциях. Конструкция имеет мостиковые контакты, которые предотвращают пробой дуги через изоляцию - снижают риск возгорания. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для работы во влажных средах или на улице. Гарантия 60 месяцев подтверждает соответствие европейским стандартам долговечности.

Преимущества

• Чёткая визуальная индикация состояния: красная рукоятка легко заметна даже в темноте
• Высокая механическая износостойкость - способен выдерживать тысячи циклов включения/отключения
• Электрическая прочность: способен отключить ток короткого замыкания до 28,1 кА
• Отсутствие дополнительных контактов (НО/ЗО) - минимизация точки отказа
• Фирменная технология мостиковых контактов - исключает дуговое перекрытие между полюсами

Ограничения применения

• Не предназначен для автоматического управления - работает только вручную
• IP20 запрещает использование в помещениях с высокой влажностью, на улице или в пыльных условиях
• Не подходит для защиты двигателей или реактивных нагрузок - только для активной нагрузки (например, нагревателей, светильников)
• Не является устройством защитного отключения (УЗО) - не реагирует на утечки тока
• Не допускается применение при напряжении выше 230 В - риск повреждения контактов и изоляции

Примеры использования

• Главный рубильник в щите квартиры для отключения всей сети перед ремонтом
• Отдельный выключатель для теплого пола или бойлера в распределительном щите
• Ручной разъединитель на входе в станок с ЧПУ для безопасности обслуживающего персонала
• Коммутирующее устройство в щите насосной станции для профилактики и аварийного отключения

Практические советы

• Перед установкой убедитесь, что сечение провода соответствует номинальному току 63 А - используйте медные жилы не менее 10–16 мм2
• При подключении соблюдайте полярность: L и N должны попадать на правильные полюсы
• Не используйте этот выключатель как основное средство защиты - всегда совмещайте его с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может увеличивать контактное сопротивление
• При необходимости замены - отключите питание всего щита. Эта модель не имеет дугогасящего механизма и не предназначена для отключения под нагрузкой более 63 А
