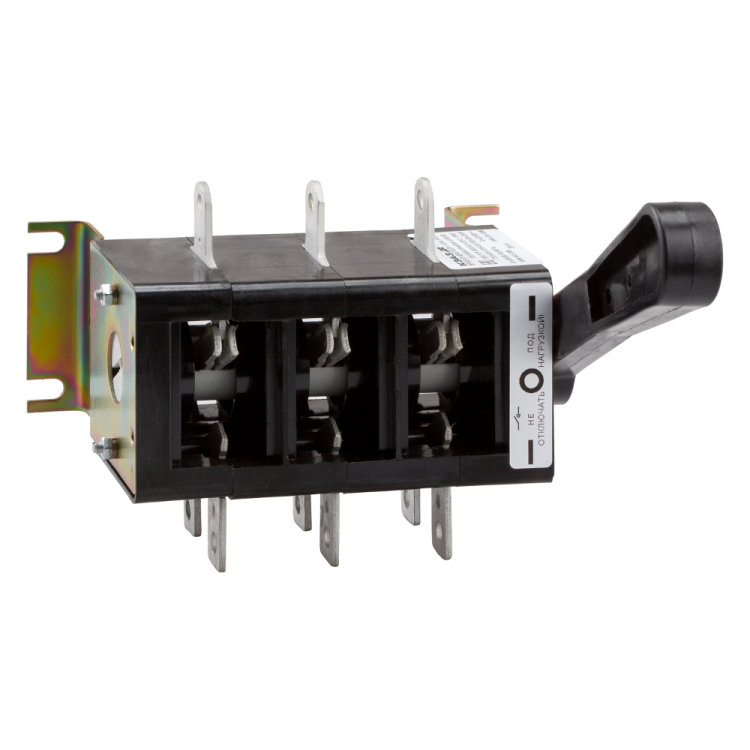

Рубильник ВР32-39Ф А30220 630А УХЛ3 КЭАЗ 110235

Выключатель-разъединитель ВР32-39Ф-А30220-630А-УХЛ3 от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва в сетях до 380 В. Этот аппарат используется в распределительных щитах промышленных объектов, где требуется надежное управление мощными потребителями - от станков до конвейерных линий.

Назначение и область применения

Выключатель-разъединитель ВР32-39Ф-А30220-630А-УХЛ3 выполняет две функции одновременно: коммутацию рабочего тока и создание видимого разрыва цепи для проведения обслуживания. Он пригоден в качестве сервисного, аварийного и предохранительного выключателя. Применяется в системах с частотой 50/60 Гц, особенно там, где важна безопасность персонала - на производствах, в энергообъектах, на транспорте.

Технические характеристики

• Количество полюсов: 3
• Номинальное напряжение: 380 В
• Номинальный ток: 630 А
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность по классу AC-3: 252 кВт
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый корпус или щит
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Габариты: 110,5 × 252,5 × 220 мм
• Частота: 50/60 Гц
• Тип рукоятки: рычажный, несъемный
• Способ монтажа: на монтажную плату
• Цвет рукоятки: черный

Совместимость и монтаж

Выключатель-разъединитель ВР32-39Ф-А30220-630А-УХЛ3 рассчитан на монтаж на монтажную плиту внутри шкафа или щита. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия корпуса. Для подключения используются винтовые зажимы, совместимые с кабелями до 480 мм2. Обязательно соблюдайте посадочные размеры: габариты аппарата должны соответствовать отверстию в стенке щита. Несъемная рукоятка исключает случайное демонтажное вмешательство, что повышает надежность.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39Ф-А30220-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Сертифицирован в Реестре электротехнической продукции (РЭ-2497/20). Благодаря видимому разрыву цепи обеспечивает безопасность при проведении ремонтных работ. Пригоден для использования в качестве устройства аварийной остановки - позволяет быстро отключить питание в экстренной ситуации.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 32 кА при КЗ
• Интегрированная несъемная рукоятка снижает риск потери управления
• Подходит для работы с крупногабаритными кабелями (до 480 мм2)
• Устойчив к климатическим воздействиям в условиях УХЛ3 - подходит для холодных и влажных помещений
• Одновременная реализация функций выключателя и разъединителя - экономит место в щите

Ограничения применения

Выключатель-разъединитель ВР32-39Ф-А30220-630А-УХЛ3 имеет степень защиты IP00 - не допускается установка вне защищенного корпуса. Не предназначен для частых включений/выключений под нагрузкой - применяется как устройство редкого отключения, а не для регулярной коммутации. Отсутствие автоматического отключения - не заменяет автоматический выключатель или предохранитель. Не используйте в открытых помещениях без бронирования.

Примеры использования

• Главный входной выключатель в силовом щите цеха
• Отключающее устройство перед частотным преобразователем
• Автоматический аварийный отключатель на конвейере
• Разъединитель для изоляции трансформатора при плановом ремонте
• Сервисный выключатель в системе освещения большого складского комплекса

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное 480 мм2; меньшие провода требуют переходных наконечников
• Обеспечьте свободный доступ к рычагу - он не снимается, поэтому не размещайте аппарат слишком плотно рядом со стенками щита
• Не используйте этот аппарат вместо автомата: он не защищает от перегрузок и КЗ, только отключает цепь вручную
• При установке в щит убедитесь, что есть достаточное пространство для открывания рукоятки - габариты 110,5×252,5×220 мм требуют минимум 300 мм глубины
• Для длительной службы в условиях УХЛ3 рекомендуется периодическая проверка состояния контактных групп и затяжки винтов
