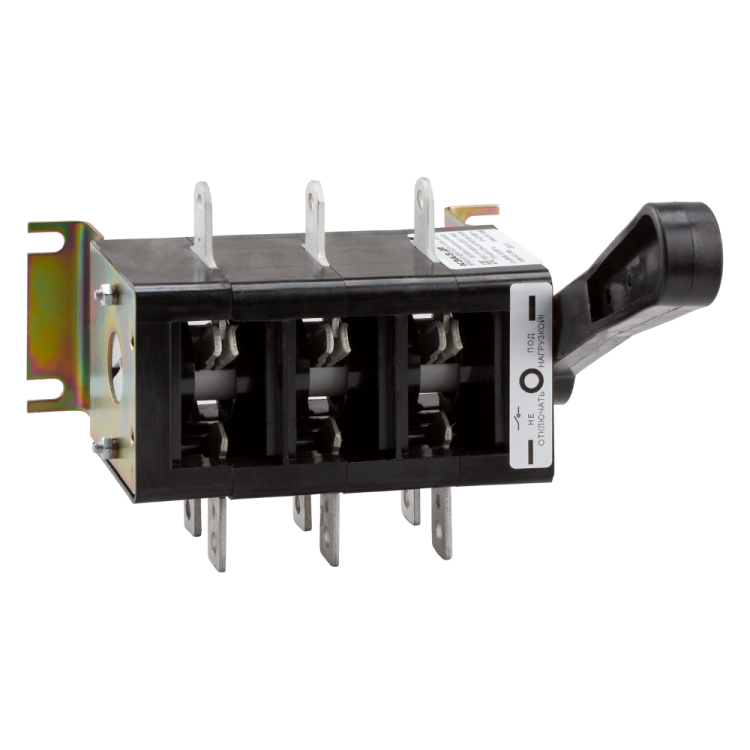

Рубильник ВР32-39Ф А70220 630А УХЛ3 КЭАЗ 110239

Выключатель-разъединитель ВР32-39Ф-А70220-630А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения и изоляции электрической цепи при обслуживании или аварии. Применяется в силовых распределительных щитах промышленных объектов, где требуется надёжное механическое отключение нагрузки до 630 А. Артикул ВР32-39Ф-А70220-630А-УХЛ3 соответствует сериям ВР-32 и предназначен для стационарной установки.

Назначение и область применения

Выключатель-разъединитель ВР32-39Ф-А70220-630А-УХЛ3 выполняет две функции: коммутирование рабочего тока и обеспечение видимого разрыва цепи для безопасности персонала. Устройство не предназначено для частых включений/выключений под нагрузкой - его используют как изолирующий элемент перед ремонтом или техобслуживанием. Подходит для систем с напряжением до 380 В переменного тока частотой 50/60 Гц. Может применяться как устройство аварийной остановки, сервисный выключатель или предохранительный разъединитель в соответствии с требованиями ГОСТ Р 50030.3.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 380 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность (AC-3, 400 В): 252 кВт
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки внутри корпуса или шкафа
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 480 мм2
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Габариты: 181×208×252 мм
• Частота: 50/60 Гц
• Тип рукоятки: рычажный механизм с несъемной ручкой, черного цвета
• Количество контактов: 0 - контактная система внутренняя, доступна только при вскрытии корпуса

Совместимость и монтаж

Выключатель-разъединитель ВР32-39Ф-А70220-630А-УХЛ3 рассчитан на фронтальный монтаж в распределительном щите. Для установки необходима металлическая монтажная плита толщиной не менее 2 мм. Отверстия для крепления расположены по углам корпуса. Максимальное сечение подключаемого кабеля - 480 мм2, что позволяет использовать медные жилы сечением до 2×240 мм2. Винтовые зажимы затягиваются гаечным ключом - рекомендуется проверить момент затяжки согласно руководству КЭАЗ. Несъемная рукоятка обеспечивает однозначное положение «вкл/выкл» и исключает случайное отсоединение.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39Ф-А70220-630А-УХЛ3 соответствует ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию. Как устройство аварийной остановки, он допускается к использованию в системах управления по нормам безопасности. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2497/20). Благодаря высокому току короткого замыкания (32 кА) способен выдерживать кратковременные перегрузки без повреждения.

Преимущества

• Высокая коммутационная стойкость - 32 кА при КЗ обеспечивают надёжность даже в сетях с большими токами короткого замыкания
• Изготовлен в соответствии с российскими стандартами - совместим с отечественной автоматикой и щитовым оборудованием
• Необходимость физического перемещения рычага снижает риск случайного включения
• Подходит для работы в холодных условиях (УХЛ3) - применяется в открытых и неотапливаемых помещениях
• Позволяет выполнять функции нескольких устройств: разъединитель, сервисный выключатель, аварийный отключатель

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне закрытого шкафа или щита; запрещён монтаж во влажных, пыльных или взрывоопасных средах без дополнительной защиты
• Не предназначен для частого включения/отключения под нагрузкой - используется только для редких операций отключения
• Отсутствие встроенных защит - не имеет тепловой или электромагнитной защиты, требует наличия автоматических выключателей или предохранителей в цепи
• Несъемная рукоятка - невозможно установить блокировочные системы (например, замки или сигнализацию) без модификации
• Требуется свободное пространство вокруг корпуса для удобного доступа к рычагу - минимальный зазор 150 мм спереди

Примеры использования

Выключатель-разъединитель ВР32-39Ф-А70220-630А-УХЛ3 применяется:

• Как главный разъединитель в крупных распределительных щитах промышленных цехов
• Перед частотными преобразователями и двигателями мощностью до 250 кВт
• На входе в секцию питания конвейерной линии или насосной станции
• В качестве точки отключения для планового техобслуживания оборудования
• В системах с несколькими источниками питания - для изоляции одной ветви при работе на другой

Практические советы

• При монтаже используйте только медные кабели сечением до 480 мм2 - алюминиевые жилы не подходят из-за различий в коэффициенте расширения
• Проверьте соответствие габаритов (181×208×252 мм) месту установки в щите - особенно важно при компактной сборке
• Обязательно соблюдайте правила LOTO (Lock Out Tag Out): после отключения выключателя-разъединителя ВР32-39Ф-А70220-630А-УХЛ3 вешается замок и бирка
• Не используйте устройство в качестве единственного средства защиты - всегда сочетайте с автоматическим выключателем или предохранителем
• При эксплуатации в условиях повышенной влажности (УХЛ3) регулярно осматривайте контакты на окисление - при необходимости протирайте изопропиловым спиртом
