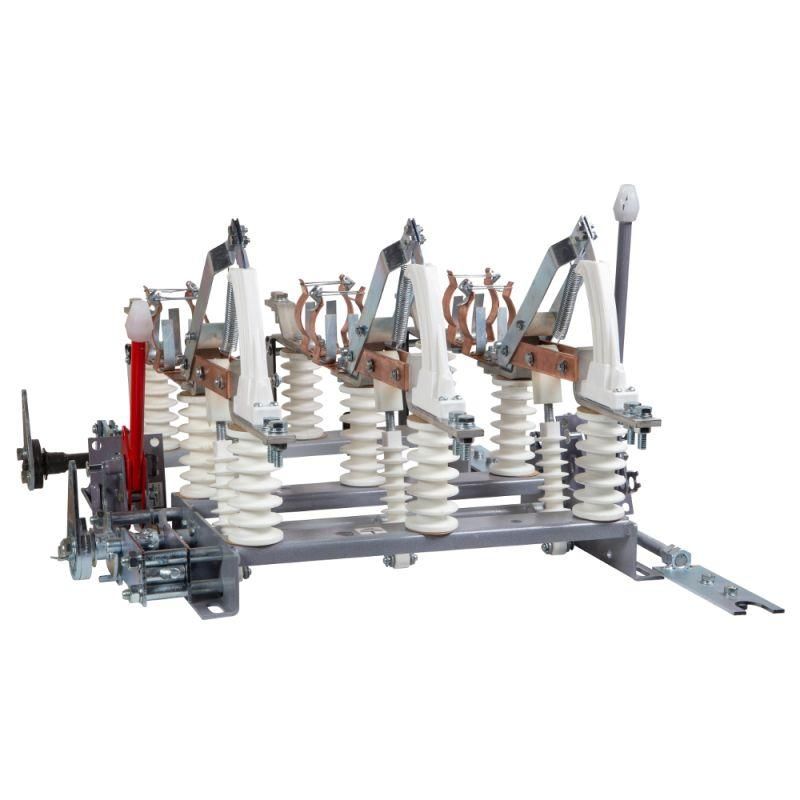

Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2 | 145606 КЭАЗ

Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2 от КЭАЗ — трёхполюсное устройство для коммутации нагрузки в распределительных сетях 10 кВ. Предназначен для ручного отключения и включения токов нагрузки, имеет встроенный заземляющий разъединитель и фарфоровую изоляцию. Артикул 145606 соответствует серийному решению КЭАЗ для стационарных установок.

Назначение и область применения

Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2 используется для безопасного отключения и включения токов нагрузки в воздушных и кабельных линиях 10 кВ. Он не предназначен для отключения аварийных токов короткого замыкания — для этого требуются выключатели или предохранители. Устройство применяется в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях, на промышленных объектах и в энергообъектах с постоянным персоналом.

Технические характеристики

• Номинальное напряжение: 10 кВ — работает в сетях до 10 кВ переменного тока
• Номинальный ток: 630 А — способен длительно проводить ток до этой величины
• Количество полюсов: 3 — управление всеми фазами одновременно
• Род тока: переменный (AC), частота 50/60 Гц — совместим с сетями России и стран СНГ
• Тип изоляции: фарфор — устойчив к внешним воздействиям, долговечен
• Тип подключения: винтовое — подключение к шинам через болты
• Исполнение: стационарное — монтируется жестко в КРУ, не передвижное
• Вид привода: ручной — оперирование осуществляется вручную рычагом
• Степень защиты: IP00 — нет защиты от пыли и воды; требуется установка в закрытом корпусе
• Климатическое исполнение: УХЛ2 — рассчитан на работу при температуре от −45°C до +40°C, в условиях повышенной влажности и запылённости
• Тип разъединителя: заземляющий — после отключения выключателя можно замкнуть цепь на землю для безопасности при обслуживании
• Предварительно собран: да — готов к монтажу без сборки внутри

Совместимость и монтаж

Выключатель нагрузки ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2 проектировался для установки в ячейках КРУ-10. Подключение выполняется через винтовые зажимы — необходимо соблюдать момент затяжки, указанный в паспорте завода-изготовителя. Монтаж возможен только в вертикальном положении. Для работы с заземляющим разъединителем требуется специальный ключ — он не входит в комплект. Устройство не предназначено для автоматического управления — только ручная операция.

Безопасность и стандарты

Выключатель нагрузки ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2 соответствует требованиям ГОСТ 17717-79 и техническим условиям ТУ3414-020-05755766-2011. Конструкция обеспечивает механическую блокировку между основным контактом и заземляющим разъединителем — нельзя одновременно замкнуть землю и включить питание. Это исключает случайное подключение под напряжением при проведении работ.

Преимущества

• Фарфоровая изоляция — устойчива к старению, не горит, сохраняет прочность при перегрузках
• Встроенная система заземления — повышает безопасность при техобслуживании
• Предварительная сборка — снижает время монтажа и риск ошибок при установке
• Климатическое исполнение УХЛ2 — надёжна в суровых условиях Сибири, Урала, Дальнего Востока
• Совместимость с типовыми КРУ-10 — легко заменяется аналогичными моделями

Ограничения применения

• Не отключает токи короткого замыкания — обязательно использование предохранителей или выключателей в цепи
• Степень защиты IP00 — не допускается установка вне закрытых щитов или на открытом воздухе
• Только ручное управление — не поддерживает дистанционное или автоматическое управление
• Максимальная рабочая температура +40°C — при более высоких температурах возможны перегрев и отказ
• Не рекомендуется для частой коммутации (более 1–2 раз в день) — срок службы контактов ограничен

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед плановым осмотром
• Разрыв линии питания насосной станции для ремонта
• Подключение резервного кабеля в системе двойного питания
• Обеспечение заземления секции КРУ перед работой персонала

Практические советы

• Проверьте посадочные размеры перед монтажом — совпадают ли отверстия под крепёж с вашей ячейкой КРУ
• Используйте изолирующие перчатки и штангу при работе — даже при отключенном питании есть опасность индукции
• Не используйте силовые рычаги для принудительного включения — это может повредить механизм
• При эксплуатации в пыльных помещениях регулярно проверяйте состояние контактных поверхностей
• Артикул 145606 — точный идентификатор модели. При заказе запасных частей всегда указывайте полное наименование Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2
