Выключатель нагрузки высоковольтный ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2 | 145607 КЭАЗ

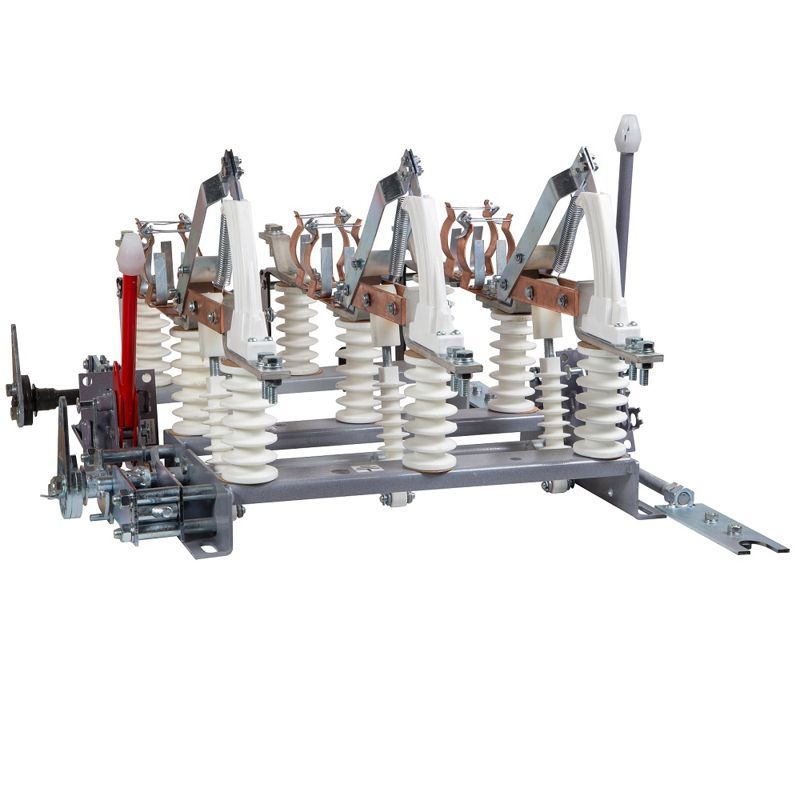

Выключатель нагрузки высоковольтный ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2 от КЭАЗ — трёхполюсное устройство для коммутации нагрузки в распределительных сетях 10 кВ. Предназначен для ручного отключения и включения токов нагрузки, имеет встроенный заземляющий разъединитель и фарфоровую изоляцию. Подходит для установки в комплектных распределительных устройствах (КРУ) и трансформаторных подстанциях.

Назначение и область применения

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2 используется для безопасного отключения и включения токов нагрузки в электросетях до 10 кВ. Он не предназначен для отключения аварийных токов короткого замыкания — для этого требуются выключатели или предохранители. Устройство применяется в системах, где необходима частичная коммутация: отключение питания для обслуживания, переключение режимов работы, подготовка участка сети к ремонту.

Подходит для установки в КРУ, на трансформаторных подстанциях, в промышленных цехах, на объектах ЖКХ и энергообеспечения. Часто используется совместно с предохранителями для обеспечения полной защиты линии.

Технические характеристики

• Номинальное напряжение: 10 кВ — работает в сетях среднего напряжения 6–12 кВ
• Номинальный ток: 630 А — способен проводить постоянную нагрузку до этой величины
• Количество полюсов: 3 — управление всеми фазами одновременно
• Род тока: переменный (AC), частота 50/60 Гц — совместим с сетями России и стран СНГ
• Тип изоляции: фарфор — устойчив к внешним воздействиям, долговечен, не требует специального ухода
• Тип разъединителя: заземляющий — после отключения позволяет соединить линию с землёй для безопасности при работах
• Исполнение: стационарное — монтируется жестко на раме или опоре, не передвижное
• Вид привода: ручной — оперирование осуществляется рычагом, без автоматики
• Степень защиты: IP00 — нет защиты от пыли и воды; требуется установка внутри закрытых ячеек или КРУ
• Климатическое исполнение: УХЛ2 — рассчитан на работу при температуре от −45°C до +40°C, в условиях повышенной влажности и запылённости
• Тип подключения: винтовой — кабельные выводы крепятся болтами, обеспечивают надёжный контакт
• Предварительно собран: да — готов к монтажу, не требует сборки на месте

Совместимость и монтаж

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2 проектировался для установки в типовые ячейки КРУ-10, соответствующие ГОСТ 17717-79. Монтаж выполняется на металлической раме или шасси с соблюдением габаритов и шага крепления. Для подключения используются медные или алюминиевые кабели с площадью сечения, соответствующей току 630 А. Винтовые зажимы затягиваются моментом, указанным в паспорте — переусердствовать нельзя, чтобы не повредить контакты.

Заземляющий разъединитель механически связан с основным — он не может быть замкнут, пока основные контакты находятся во включенном положении. Это исключает случайное заземление под напряжением.

Безопасность и стандарты

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2 соответствует требованиям ГОСТ 17717-79 и техническим условиям ТУ3414-020-05755766-2011. Конструкция обеспечивает электрическую и механическую взаимоблокировку между основными и заземляющими контактами. Наличие заземляющего разъединителя снижает риск поражения током при проведении ремонтных работ. Однако из-за степени защиты IP00 использование вне защищённых корпусов недопустимо.

Преимущества

• Фарфоровая изоляция — устойчива к старению, не горит, не теряет прочность при перегреве
• Заземляющий разъединитель встроен — экономит место в КРУ, упрощает схему безопасности
• Предварительная сборка — сокращает время монтажа и минимизирует риск ошибок при сборке
• Ручной привод — не зависит от электропитания, работает даже при отключении электроэнергии
• Климатическое исполнение УХЛ2 — надёжна в суровых условиях Сибири, Урала, Дальнего Востока

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — обязательно использовать в паре с предохранителем или автоматическим выключателем
• Степень защиты IP00 — нельзя устанавливать на открытом воздухе, в сырых помещениях без кожуха
• Ручное управление — не подходит для автоматических систем управления, требует операторского вмешательства
• Максимальный ток 630 А — не годится для мощных промышленных потребителей свыше 630 А

Примеры использования

• Отключение трансформатора 630 кВА перед плановым осмотром
• Переключение питания с одной линии на другую в КРУ-10
• Обеспечение заземления секции после отключения для проведения работ
• Коммутирующее устройство в распределительных пунктах на заводе или в тепловой станции

Практические советы

• Проверьте посадочные размеры перед монтажом — совпадают ли отверстия крепления с вашей ячейкой КРУ
• При подключении кабеля используйте наконечники и соблюдайте усилие затяжки — перетяжка деформирует фарфоровые изоляторы
• Не допускайте попадания влаги внутрь корпуса — даже при наличии заземляющего разъединителя, IP00 не защищает от конденсата
• При работе с несколькими выключателями ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2 от КЭАЗ — пометьте каждый по фазам и номеру ячейки, чтобы избежать ошибок при переключениях
• Регулярно проверяйте состояние контактов — особенно при частых включениях, возможен нагар и окисление
