Выключатель нагрузки высоковольтный ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2 | 145608 КЭАЗ

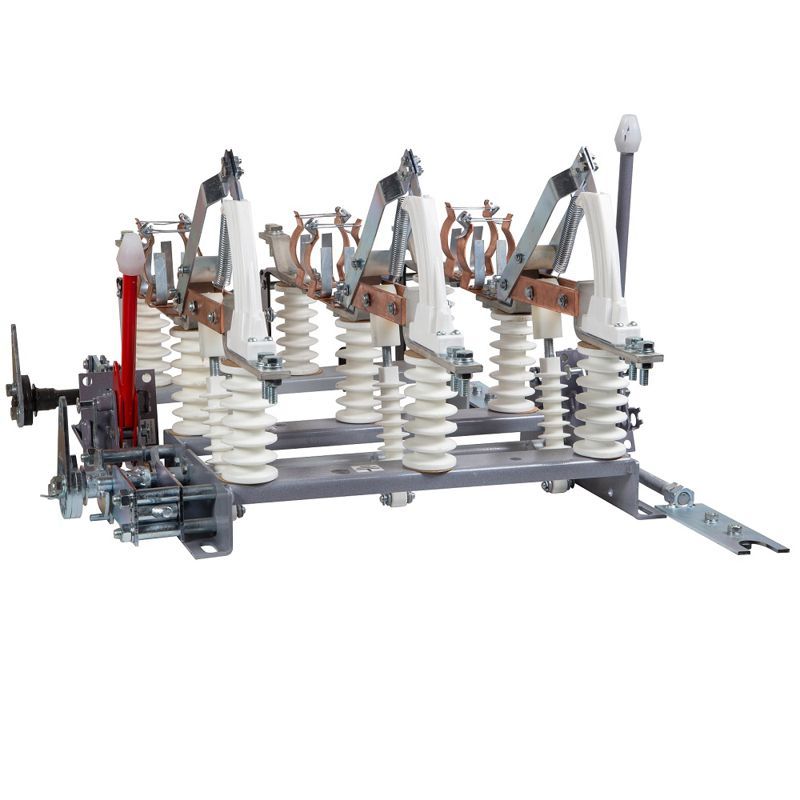

Выключатель нагрузки высоковольтный ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2 от КЭАЗ — трёхполюсный ручной аппарат для коммутации нагрузочных токов в распределительных сетях 10 кВ. Устройство предназначено для безопасного отключения и включения цепей без токов короткого замыкания, совмещает функции выключателя и заземляющего разъединителя. Применяется в комплектных устройствах, трансформаторных подстанциях и промышленных объектах.

Назначение и область применения

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2 используется для ручного отключения и включения электрических цепей при рабочих токах до 630 А. Он не предназначен для отключения токов короткого замыкания — для этого требуются автоматические выключатели или предохранители. Устройство применяется в системах распределения энергии 10 кВ: на подстанциях, в ячейках КРУ, у трансформаторов, генераторов и крупных потребителей. Интегрируется в комплектные распределительные устройства (КРУ) и силовые пункты.

Технические характеристики

• Номинальное напряжение: 10 кВ — рассчитан на работу в сетях среднего напряжения 10 кВ
• Номинальный ток: 630 А — способен длительно проводить ток до этой величины
• Число полюсов: 3 — три фазы коммутируются одновременно
• Род тока: переменный (AC) — работает только с сетями переменного тока
• Тип разъединителя: заземляющий — после отключения можно замкнуть фазы на землю для безопасности при обслуживании
• Тип изоляции: фарфор — обеспечивает механическую прочность и электрическую изоляцию в условиях повышенной влажности и запылённости
• Способ монтажа: монтажная плата — устройство крепится на жесткую металлическую раму или плату внутри КРУ
• Климатическое исполнение: УХЛ2 — допускает эксплуатацию при температуре от −45 °C до +40 °C, в условиях повышенной влажности и агрессивной среды
• Степень защиты: IP00 — нет защиты от внешних воздействий; корпус открытый, требуется установка в закрытом щите или камере
• Привод: ручной — оперирование осуществляется рычагом вручную, без автоматики
• Предварительно собран: да — готов к установке, не требует сборки на месте

Совместимость и монтаж

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2 проектировался для установки в комплектные распределительные устройства типа КРУ-10. Монтаж выполняется на заранее подготовленную монтажную плиту с соответствующими отверстиями и креплениями. Для правильной установки необходимо соблюдать шаг крепёжных отверстий и габариты, указанные в чертежах завода-изготовителя. Подключение шин и кабелей должно выполняться с учётом рекомендованного момента затяжки болтов — перетягивание может повредить фарфоровые изоляторы. После монтажа проверьте надёжность контактов и отсутствие механических заеданий в приводе.

Безопасность и стандарты

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2 соответствует требованиям ГОСТ 17717-79 и техническим условиям ТУ3414-020-05755766-2011. Конструкция предусматривает возможность заземления всех трёх фаз через встроенный разъединитель — это позволяет выполнять работы по обслуживанию с соблюдением норм безопасности. Однако из-за степени защиты IP00 использование вне герметичных камер недопустимо. Все операции с аппаратом должны проводиться только при отключённом питании и с применением средств индивидуальной защиты.

Преимущества

• Объединяет две функции — выключатель нагрузки и заземляющий разъединитель — снижает количество оборудования в КРУ
• Фарфоровая изоляция устойчива к загрязнению, влаге и старению — увеличивает срок службы в сложных условиях
• Предварительная сборка исключает риск ошибок при монтаже
• Климатическое исполнение УХЛ2 позволяет использовать в холодных регионах и на открытом воздухе в закрытых помещениях
• Ручной привод — простой, надёжный, не требует внешнего питания

Ограничения применения

• Не предназначен для отключения токов короткого замыкания — обязательно наличие предохранителей или автоматических выключателей в цепи
• Степень защиты IP00 — нельзя устанавливать в открытом виде, на улице или в сыром помещении без кожуха
• Только ручное управление — не подходит для автоматизированных систем без дополнительных приводов
• Не имеет дугогасительной камеры — не может работать под нагрузкой выше 630 А и при частых включениях
• Требуется регулярная проверка состояния контактов и механизма — износ происходит быстрее при частых операциях

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед плановым осмотром
• Коммутация линии питания насосной станции в промышленном цехе
• Разъединение секций КРУ при ремонте одной из них
• Подключение резервного источника питания в системах бесперебойного электроснабжения

Практические советы

• Выбирая выключатель нагрузки ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2, убедитесь, что ваша система не будет подвергаться токам короткого замыкания — используйте предохранители типа ПКТ или ПКТН
• При монтаже на монтажную плиту проверьте соответствие отверстий и габаритов — несоответствие вызывает перекос и повреждение изоляторов
• Не допускайте попадания воды, масла или грязи на контактные части — даже при наличии заземляющего разъединителя это снижает надёжность
• Проверяйте ход привода ежегодно: он должен двигаться свободно, без усилий и посторонних звуков
• Для удобства обслуживания устанавливайте выключатель так, чтобы рукоятка была доступна с уровня глаз — это снижает риск ошибок при операциях
