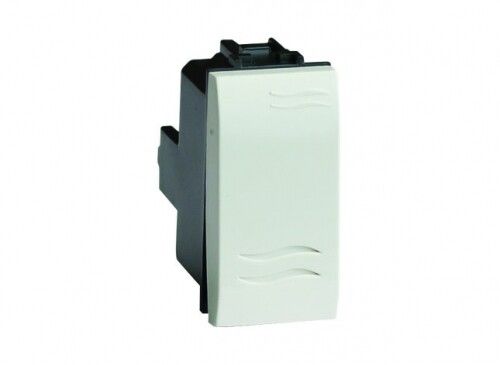

Выключатель кнопочный 1-кл. 1мод. Brava 16А IP20 бел. DKC 76021B ДКС

Выключатель кнопочный 1 модуль белый 16А IP20 DKC - это компактное устройство для кратковременного включения нагрузки, такое как звонок, световой сигнал или диммер. Бренд DKC и артикул 76021b обеспечивают надёжную работу в бытовых и легкопромышленных системах с монтажом в распределительную коробку.

Назначение и область применения

Выключатель кнопочный 1 модуль белый 16А IP20 DKC предназначен для ситуаций, когда требуется кратковременное включение устройства - например, при вызове через домофон, активации сигнала, включении освещения на время или управлении диммером. Подходит для установки в жилых помещениях, офисах, на входах, в подъездах и на объектах с малой мощностью нагрузки. Не используется для постоянного включения оборудования.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузки до 3,7 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на стандартную однофазную сеть
• Количество клавиш: одна - однокнопочное управление
• Схема подключения: 1-полюсный - размыкает один провод фазы
• Тип управления: нажимная кнопка - автоматический возврат в исходное положение
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Способ монтажа: скрытая установка - монтируется в подрозетник
• Тип крепления: винтовое - механизм фиксируется в корпусе болтами
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Контакты: один замыкающий - работает по принципу “нажал - включилось, отпустил - выключилось”
• Цвет: белый - сочетается с большинством декоров
• Габариты: 21,5×43×37,8 мм - совместим со стандартными модульными коробками
• Материал: термопласт - устойчив к перегреву и механическим воздействиям
• Отделка: глянцевая - легко моется, не царапается
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию при температуре от −25C до +40C
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Выключатель кнопочный 1 модуль белый 16А IP20 DKC совместим с любыми стандартными модульными подрозетниками глубиной не менее 35 мм. Монтаж выполняется в распределительную коробку после отключения питания. Клеммы позволяют подключить провода сечением до 2,5 мм2. Для правильной работы важно соблюдать полярность: фаза подводится к контакту, ноль - напрямую к нагрузке. Накладка крепится к механизму и фиксируется без инструментов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - поэтому не применяется во влажных помещениях. Отсутствие галогенов снижает риск образования токсичных газов при возгорании.

Преимущества

• Автоматический возврат - не требует удерживания кнопки, что удобно для сигнализации
• Компактный размер - занимает всего один модуль, экономит место в щите
• Глянцевая поверхность - не собирает пыль, легко протирается
• Простая сборка - не нужны специальные инструменты для монтажа
• Экологичный материал - безопасен для здоровья и окружающей среды

Ограничения применения

• Не подходит для помещений с высокой влажностью (ванная, баня, бассейн) из-за IP20
• Не предназначена для постоянного включения - длительное удержание кнопки может привести к перегреву контактов
• Не имеет подсветки - невозможно использовать в темноте как указатель состояния
• Не рекомендуется для управления мощными нагревательными приборами свыше 3,7 кВт

Примеры использования

• Звонок на входной двери в квартире
• Сигнальная кнопка на станке для аварийной остановки
• Включение ночника или точечного света в коридоре
• Активация диммера для мягкого включения освещения
• Кнопка запуска вентилятора в туалете

Практические советы

• Перед монтажом всегда отключайте питание - даже при низком токе есть риск поражения
• Проверьте посадочный диаметр подрозетника: он должен быть не меньше 40 мм
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Если используете многожильный провод, обжмите его наконечником перед подключением
• Для долгой службы избегайте частых срабатываний более 10–15 раз в минуту
• Выключатель кнопочный 1 модуль белый 16А IP20 DKC идеально сочетается с сериями Brava - все элементы имеют единый дизайн и размеры
