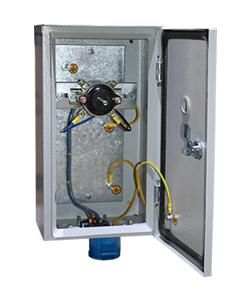

Ящик с пакетным выключателем ЯВШ 3х63 У2 3п 63А IP54 и разъемом Электротехник ET053375

Ящик с пакетным выключателем ЯВШ 3х63 У2, 3 полюса, 63А, IP54, с разъёмом от бренда Электротехник предназначен для безопасного управления питанием переносного электрооборудования на объектах с высокой запылённостью или влажностью. Этот ящик сочетает функции коммутационного аппарата и защищённого корпуса, обеспечивая надёжное отключение нагрузки и удобство подключения через внешний разъём.

Назначение и область применения

Ящик с пакетным выключателем ЯВШ 3х63 У2 используется для редкого включения и отключения электрических цепей, особенно там, где требуется физическое отсоединение питания — например, у сварочных аппаратов, переносных дрелей, шлифмашинок и других передвижных токоприёмников. Подходит для работы в условиях производства, строительных площадок, мастерских и на открытых территориях. Номинальное напряжение до 380 В переменного тока позволяет использовать устройство в трёхфазных сетях 380 В.

Технические характеристики

• Номинальный ток: 63 А — способен выдерживать длительную нагрузку до этого значения без перегрева;
• Количество полюсов: 3 — управление всеми фазами одновременно, исключает работу с одной или двумя фазами;
• Напряжение: 380 В — соответствует стандартному трёхфазному напряжению в промышленных сетях;
• Номинальное напряжение изоляции: 380 В — гарантирует безопасную изоляцию при максимальном рабочем напряжении;
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: металл — прочная, долговечная конструкция, устойчивая к механическим повреждениям;
• Способ монтажа: навесной — крепится на стену, столб или раму с помощью отверстий в кронштейнах;
• Габариты: 300×230×400 мм — компактный размер, легко помещается в ограниченном пространстве;
• Оснащение: наличие разъёма — позволяет подключать переносные устройства без вскрытия корпуса.

Совместимость и монтаж

Ящик с пакетным выключателем ЯВШ 3х63 У2 совместим с любыми трёхфазными токоприёмниками, рассчитанными на 63 А и 380 В. Разъём на корпусе предназначен для подключения шнура с вилкой — важно проверить соответствие типа разъёма и контактов. Монтаж выполняется на вертикальной поверхности с использованием болтов или саморезов через четыре угловые крепёжные точки. Кабельный ввод осуществляется через входные отверстия — рекомендуется применять кабели с сечением не менее 16 мм² для тока 63 А. После установки обязательно затяните зажимы проводов и проверьте плотность закрывания крышки.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для оборудования класса IP54 и работает в рамках норм для промышленных распределительных устройств. Отключение происходит механически — при переводе рычага в положение “OFF” все три фазы физически размыкаются, что исключает случайное включение. Для обслуживания необходимо отключить питание и заблокировать доступ к ящику согласно правилам электробезопасности.

Преимущества

• Металлический корпус обеспечивает повышенную механическую прочность и термостойкость;
• IP54 позволяет использовать ящик в пыльных и влажных средах без дополнительной защиты;
• Разъём на корпусе ускоряет подключение/отключение оборудования — не требует демонтажа;
• Трёхполюсный выключатель гарантирует полное отключение всех фаз, снижая риск аварии;
• Простая конструкция — минимум деталей, что увеличивает срок службы и упрощает ремонт.

Ограничения применения

• Не предназначен для частого включения/выключения — более 10–15 раз в день может привести к быстрому износу контактной группы;
• Не защищён от прямого потока воды или погружения — не используйте в местах с постоянным орошением;
• Не имеет автоматической защиты от перегрузки или короткого замыкания — для этих целей необходимы дополнительные автоматы или предохранители;
• Не подходит для установки внутри взрывоопасных зон — отсутствует взрывозащита (Ex-маркировка);
• Работает только с переменным током частотой 50 Гц — не применяйте в системах постоянного тока выше 220 В.

Примеры использования

• Подключение сварочного аппарата на стройплощадке — включили, работают, отключили — всё через разъём;
• Использование переносной шлифовальной машины на металлообрабатывающем участке — ящик установлен рядом с рабочим местом;
• Обеспечение отключения питания насоса или вентилятора на открытом дворе — защита от пыли и влаги сохраняет работоспособность;
• Временная разводка питания на мероприятии — можно быстро смонтировать и отключить после окончания работ.

Практические советы

• Перед монтажом проверьте, чтобы габариты ящика (300×230×400 мм) подходили под выбранное место — он не должен мешать проходу или другому оборудованию;
• Выбирайте кабель с жилами не меньше 16 мм² — меньшее сечение вызовет нагрев и выход из строя;
• Проверяйте состояние контактов выключателя каждые 6 месяцев — особенно при активном использовании;
• Запрещено открывать крышку во время включения — всегда отключайте питание перед обслуживанием;
• Если нужна защита от перегрузки — установите дополнительно автоматический выключатель перед этим ящиком;
• При работе в холодном климате убедитесь, что материал корпуса не становится хрупким — металл ЯВШ 3х63 У2 сохраняет прочность при температуре от -25°C до +40°C.
