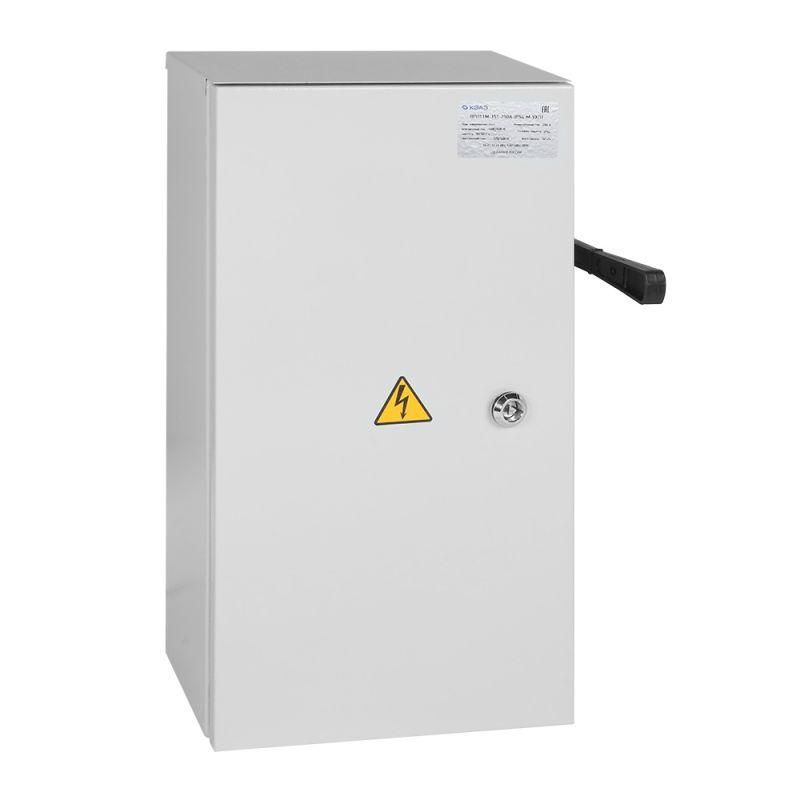

Ящик силовой на 1 направление без предохранителей ЯРВ-351-250А-IP54-М-УХЛ1 | 349640 КЭАЗ

Ящик силовой на 1 направление без предохранителей ЯРВ-351-250А IP54 УХЛ1 КЭАЗ - готовое решение для коммутации и отключения трёхфазной сети до 660 В. Подходит для стационарной установки в помещениях и на улице, особенно там, где требуется надёжное механическое отключение без автоматической защиты. Артикул 349640 соответствует модели с номинальным током 250 А и степенью защиты IP54.

Назначение и область применения

Ящик силовой ЯРВ-351-250А IP54 УХЛ1 КЭАЗ предназначен для ручного отключения и включения трёхфазной электрической цепи. Он используется как основной разъединитель перед оборудованием, которое требует безопасного отключения для обслуживания - например, двигатели, насосы, нагревательные элементы, конвейеры. Применяется в промышленных объектах, на производственных линиях, в системах автономного электроснабжения. Благодаря классу защиты IP54 и категории размещения УХЛ1, ящик можно устанавливать как внутри помещений, так и на открытых площадках, в условиях повышенной влажности, запылённости и перепадов температур.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 660 В
• Число полюсов: 3
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Категория размещения: УХЛ1 (для холодного и умеренного климата, в том числе с высокой влажностью)
• Тип коммутационного аппарата: Выключатель-разъединитель нагрузки ВР32
• Материал корпуса: Сталь с порошковым покрытием цвета RAL7035
• Габариты: 280×550×175 мм
• Способ монтажа: Стационарный, навесной
• Комплектация: Без плавких предохранителей; съёмная ручка ВР32 в комплекте

Совместимость и монтаж

Ящик ЯРВ-351-250А IP54 УХЛ1 КЭАЗ рассчитан на монтаж на стену или вертикальную поверхность. Для подключения используются клеммы на задней стенке корпуса - провода заходят сверху или снизу. Максимальный посадочный диаметр кабельных вводов не указан, но типичные размеры для таких устройств - до 35 мм2. Перед монтажом проверьте соответствие сечения кабеля номинальному току 250 А. Корпус имеет заземляющий болт - обязательно подключите его к контуру заземления. Съёмная ручка позволяет отключить питание и заблокировать доступ к внутренним частям - её необходимо установить перед первым включением.

Безопасность и стандарты

Ящик соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 15150. Конструкция обеспечивает блокировку: дверь закрывается только при полностью отключенном положении выключателя-разъединителя. Это исключает случайное открытие при наличии напряжения. Степень защиты IP54 гарантирует, что пыль не попадёт внутрь в достаточном количестве, чтобы нарушить работу контактов, а брызги воды не повредят механизм. Категория УХЛ1 подтверждает работоспособность при температурах от −50 C до +40 C и относительной влажности до 95 % при 25 C.

Преимущества

• Готовый к установке модуль - не требует сборки, экономит время на ввод объекта в эксплуатацию
• Отсутствие предохранителей даёт возможность установить собственные вставки нужного номинала - удобно при специфических нагрузках
• Выключатель-разъединитель ВР32 обеспечивает чёткий визуальный контроль состояния цепи (видно, отключено или включено)
• Запирающая система двери снижает риск травматизма при работе рядом с токоведущими частями
• Порошковая окраска устойчива к коррозии и механическим воздействиям

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий. Требуется внешняя защита (например, автоматы или предохранители в следующем щите)
• Не предназначена для частого включения/выключения - только для редких операций отключения (не более 1–2 раз в день)
• Не рекомендуется использовать в средах с постоянным воздействием струй воды, масла, химикатов - IP54 не обеспечивает герметичность против них
• Нельзя устанавливать в местах с возможностью прямого попадания солнечных лучей длительное время - материал корпуса термостоек, но перегрев может снизить долговечность контактных групп

Примеры использования

• Главный разъединитель перед станком ЧПУ на заводе
• Отключающее устройство для насосной группы на водозаборе
• Рубильник для отключения теплового оборудования в цехе
• Источник питания для временной установки на стройплощадке
• Первый уровень отключения в распределительном пункте с двумя источниками (при использовании аналогичного ящика на втором направлении)

Практические советы

• Выбирайте этот ящик, когда вам нужен простой, надёжный и недорогой способ физического отключения цепи - не для защиты, а для безопасности персонала
• При заказе учтите: если в будущем планируете менять предохранители, лучше сразу выбрать модель с ними - здесь они отсутствуют
• Проверяйте состояние контактов разъединителя ВР32 каждые 6–12 месяцев - особенно при частых включениях или в пыльных условиях
• При монтаже используйте кабель с медными жилами сечением не менее 70 мм2 для тока 250 А - меньшие сечения вызовут перегрев
• Съёмная ручка должна всегда находиться в рабочем состоянии - потеря ручки делает невозможным управление ящиком
