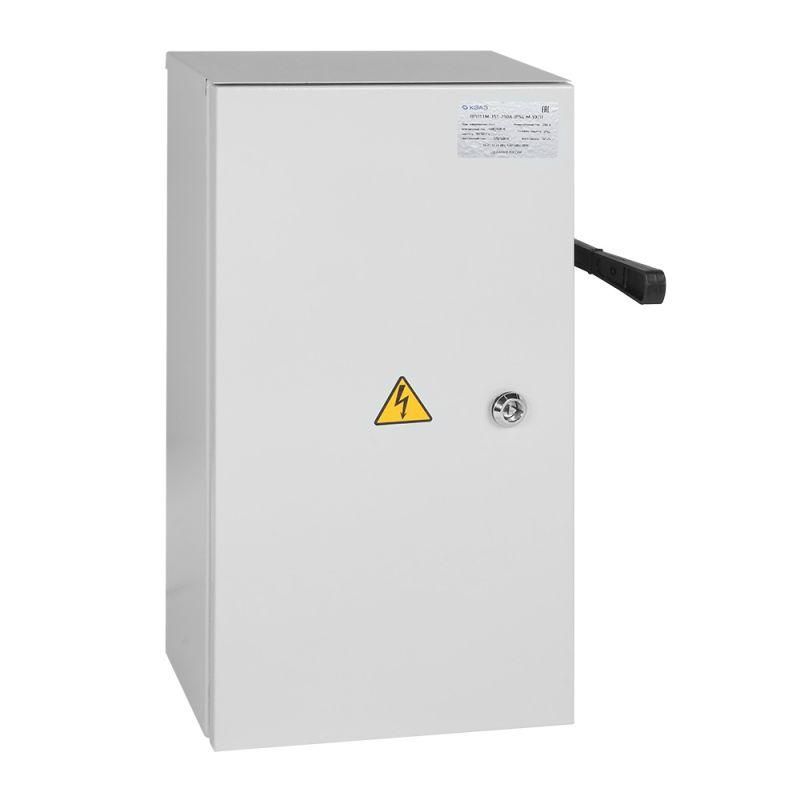

Ящик силовой на 1 направление без предохранителей ЯРВ-311-100А-IP54-М-УХЛ1 | 349634 КЭАЗ

Ящик силовой на 1 направление без предохранителей ЯРВ-311-100А IP54 УХЛ1 от КЭАЗ предназначен для коммутации и изоляции электрической цепи в условиях повышенной запыленности и влажности. Этот ящик используется там, где требуется надежное механическое отключение нагрузки без автоматической защиты - например, на производственных участках, в системах управления оборудованием или в качестве главного рубильника.

Назначение и область применения

Ящик силовой ЯРВ-311-100А IP54 УХЛ1 служит для ручного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не содержит предохранителей - значит, защищает только от перегрузок через внешние устройства. Подходит для установки на стену в помещениях и на улице, где есть риск попадания пыли и брызг воды. Часто применяется на станках, насосных станциях, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Номинальный ток: 100 А
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Тип корпуса: навесной, с порошковой покраской цвета RAL7035 (серый)
• Основной элемент: выключатель-разъединитель серии ВР32, однополюсный, на одно направление
• Комплектация: съемная ручка для оперирования разъединителем

Совместимость и монтаж

Ящик ЯРВ-311-100А IP54 УХЛ1 монтируется на вертикальную поверхность с помощью кронштейнов или болтов. Для подключения используются кабели сечением до 50 мм2 - соответствует возможностям контактов ВР32. Перед монтажом проверьте посадочные размеры: входные отверстия для кабелей имеют стандартный диаметр, совместимый с типовыми гофротрубами и муфтами. Не допускается установка в местах постоянного воздействия струй воды или под прямыми потоками пара.

Безопасность и стандарты

Конструкция ящика соответствует требованиям ГОСТ Р МЭК 60947-3 и обеспечивает безопасность при работе благодаря функции блокировки: дверь закрывается только при включенном положении разъединителя, а открывается исключительно после его отключения. Это предотвращает случайное доступ к токоведущим частям во время эксплуатации. Применяемые материалы и покрытие соответствуют нормам для промышленного оборудования в условиях УХЛ1.

Преимущества

• Механическая блокировка двери повышает безопасность персонала - невозможно открыть ящик при включенном питании
• Высокая степень защиты IP54 позволяет использовать устройство вне помещений и в сырых зонах
• Порошковая окраска RAL7035 устойчива к коррозии и механическому воздействию
• Съемная ручка снижает риск несанкционированного включения - её можно забрать при проведении работ
• Упрощённая конструкция без предохранителей делает ящик легче и дешевле в обслуживании

Ограничения применения

• Не предназначен для автоматического отключения при перегрузке или коротком замыкании - требует внешней защиты (например, автоматических выключателей или предохранителей в другом щите)
• Не работает при температурах ниже −40C или выше +40C - не используйте в экстремальных климатических зонах без дополнительного теплоснабжения/охлаждения
• Не следует устанавливать в местах с постоянным воздействием струй воды, паром или химически активными жидкостями - IP54 не гарантирует полную герметичность
• Не рекомендован для частых циклов включения/выключения более 10–15 раз в день - разъединители ВР32 предназначены для редких операций, а не для регулярной коммутации нагрузки

Примеры использования

• Главный рубильник перед группой станков на сборочном участке
• Отключающее устройство для насосной группы в канализационной камере
• Изолирующий контур для обслуживания системы освещения на открытой площадке
• Точка отключения питания для ремонтных работ на распределительном пункте

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала разъединителя - перегрузка вызывает нагрев и выход из строя контактов
• Обязательно фиксируйте съемную ручку при выполнении работ - она является важным элементом безопасности
• Проверяйте состояние контактов разъединителя каждые 6–12 месяцев - особенно при высоких токах или частых операциях
• При использовании в холодном климате убедитесь, что внутри ящика нет конденсата - он может образоваться при перепадах температур
• Ящик ЯРВ-311-100А IP54 УХЛ1 от КЭАЗ не требует специального обслуживания, но его нельзя использовать вместо автомата - всегда проектируйте защиту отдельно
