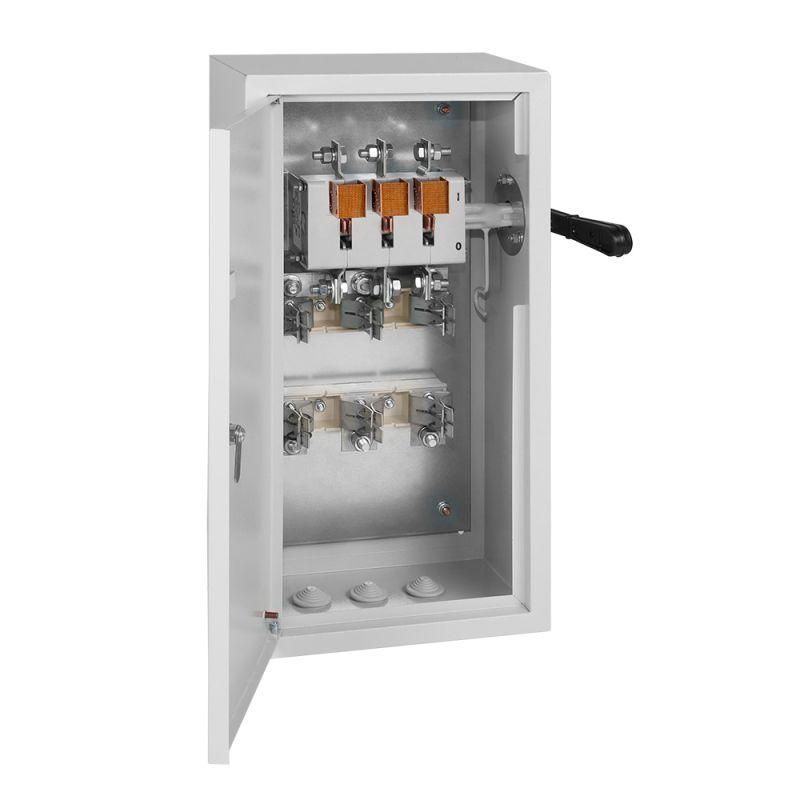

Ящик силовой на 1 направление без предохранителей ЯРВ-371-400А-IP32-М-УХЛ3 | 349643 КЭАЗ

Ящик силовой на 1 направление без предохранителей 400А 660В IP32 УХЛ3 ЯРВ-371 КЭАЗ предназначен для коммутации и отключения электропитания в распределительных системах до 660 В. Этот ящик применяется там, где требуется надежное механическое отключение цепи без функции защиты от перегрузок - например, как главный рубильник перед группой оборудования. Модель ЯРВ-371 КЭАЗ отличается жесткой блокировкой между дверью и выключателем-разъединителем, что повышает безопасность при обслуживании.

Назначение и область применения

Ящик силовой ЯРВ-371 КЭАЗ используется как устройство отключения питания в силовых цепях переменного тока. Он не содержит предохранителей - значит, не обеспечивает автоматическую защиту от перегрузок или коротких замыканий. Его задача - ручное отключение энергии для ремонта, техобслуживания или аварийной остановки. Подходит для установки в производственных помещениях, на участках с постоянными операторами: станки, насосы, конвейеры, системы вентиляции. Применяется в составе щитовых комнат, когда основная защита уже реализована выше по цепи (например, в главном щите).

Технические характеристики

• Номинальный ток: 400 А - способен работать длительно с такой нагрузкой без перегрева;
• Номинальное напряжение изоляции: 660 В - рассчитан на сети до 660 В переменного тока;
• Количество полюсов: 3 - управляет трехфазной сетью;
• Степень защиты: IP32 - защищён от попадания твёрдых предметов больше 2,5 мм и вертикально падающих капель воды; не подходит для улицы или сырых сред;
• Исполнение: УХЛ3 - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой температурой и влажностью;
• Габариты: 230×400×650 мм - компактный навесной корпус, легко монтируется на стену;
• Цвет: RAL 7035 (серый металлик) - порошковая покраска, устойчивая к механическому воздействию;
• Оснащение: встроенный выключатель-разъединитель ВР32, съёмная ручка в комплекте.

Совместимость и монтаж

Ящик ЯРВ-371 КЭАЗ монтируется на стену с помощью кронштейнов или болтов через отверстия в боковых стенках. Для подключения используются клеммы внутри корпуса - провода должны иметь сечение, соответствующее 400 А (обычно 95–120 мм2 медного кабеля). Выключатель-разъединитель ВР32 совместим с другими изделиями этой серии, но не имеет модульных расширений - нельзя добавить контакторы или реле. Съёмная ручка позволяет запирать ящик в отключенном состоянии, что важно для LOTO-процедур (блокировка/маркировка энергоисточника).

Безопасность и стандарты

Конструкция ящика соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 15150. Блокировка двери - обязательный элемент безопасности: дверь невозможно открыть, пока выключатель-разъединитель находится во включенном положении. Это исключает случайное доступ к токоведущим частям при работе оборудования. После отключения дверь открывается свободно. Такая система снижает риск травматизма при плановом обслуживании.

Преимущества

• Механическая блокировка двери и выключателя - гарантия безопасности персонала;
• Удобная съёмная ручка - позволяет использовать её для пломбирования или временной фиксации в положении “выкл”;
• Простая и проверенная конструкция на базе ВР32 - высокая надёжность и долгий срок службы;
• Порошковая окраска - устойчива к коррозии и царапинам в промышленной среде;
• Отсутствие предохранителей - минимизация затрат на замену расходников и упрощение контроля.

Ограничения применения

• Не предназначен для установки вне помещений - IP32 не защищает от дождя, пыли и влаги;
• Не обеспечивает автоматической защиты - требует наличия аппаратов защиты (автоматических выключателей, предохранителей) выше по цепи;
• Не подходит для частого включения/отключения - ВР32 рассчитан на редкие операционные отключения, не на частые коммутации;
• Запрещена работа при температуре ниже -40C - исполнение УХЛ3 допускает только до этого значения;
• Нет места для установки дополнительных устройств - нельзя добавить счетчики, сигнализацию или реле времени.

Примеры использования

• Главный рубильник перед группой станков на сборочном участке;
• Отключающее устройство для насосной группы в котельной;
• Рубильник для отключения питания конвейера перед профилактикой;
• Распределительный ящик в цехе с постоянным обслуживающим персоналом, где все действия выполняются по регламенту.

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - габариты 230×400 мм требуют точного сверления;
• При подключении используйте кабели с достаточным сечением - недостаточное сечение вызывает нагрев и выход из строя;
• Обязательно используйте съёмную ручку для пломбировки после отключения - это соответствует правилам охраны труда;
• Не устанавливайте ящик рядом с источниками тепла, паром или масляными брызгами - даже IP32 не спасёт от агрессивной среды;
• Проверяйте состояние контактов ВР32 каждые 6–12 месяцев - особенно при частых отключениях или повышенной нагрузке.
