Ящик ЯРП-100А на два направления У1 IP54 IEK YARP-100-2-54

Ящик рубильниковый ЯРП-100А на два направления У1 IP54 от IEK предназначен для безопасного распределения электроэнергии в трёхфазных сетях до 600 В, обеспечивая ручную коммутацию и защиту от КЗ. Этот ящик применяется в промышленных объектах, где требуется надёжное отключение питания и возможность монтажа на улице.

Назначение и область применения

Ящик рубильниковый ЯРП-100А на два направления У1 IP54 используется для редких операций включения и отключения трёхфазных цепей переменного тока с напряжением до 600 В и частотой 50 Гц. Он защищает оборудование от токов короткого замыкания с помощью плавких предохранителей. Подходит для установки в производственных помещениях, на открытых площадках, в щитовых, на станциях и линиях электроснабжения, где важна защита от пыли и влаги.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Номинальное напряжение изоляции: 600 В
• Степень защиты: IP54 — защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь, полностью сварной — прочная и герметичная конструкция
• Типоразмер предохранителей: NH00 (0) — совместим с предохранителями ППНИ-33
• Габариты: 195×248×447 мм
• Способ монтажа: навесной — крепится на стену или опору
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

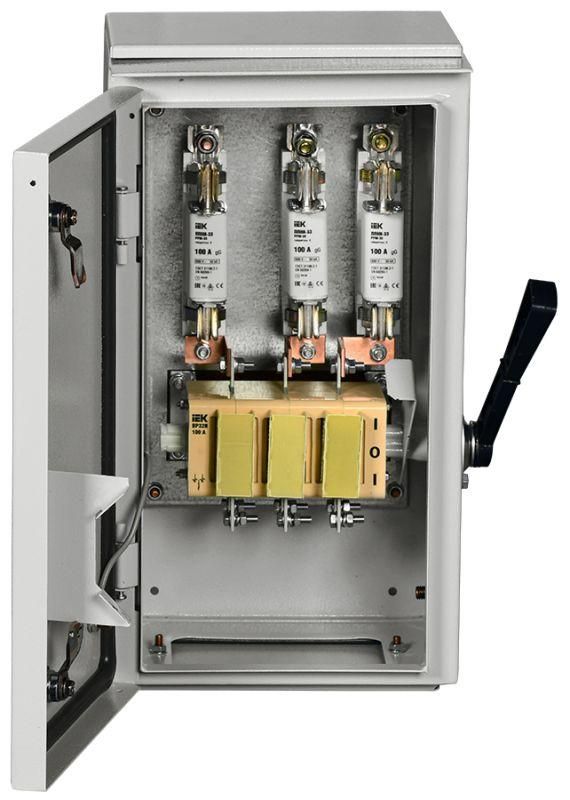

Внутренняя компоновка включает выключатель-разъединитель ВР-32И и три держателя предохранителей ДП-33. Для подключения кабелей предусмотрены входы и выходы сверху и снизу — удобно при организации проводки в шахтах или каналах. Ручка управления вынесена на переднюю панель — позволяет легко отключить питание без вскрытия корпуса. Монтаж выполняется на вертикальной поверхности с использованием крепёжных отверстий в боковых стенках. Учитывайте габариты при планировании места установки — корпус требует свободного доступа для обслуживания.

Безопасность и стандарты

Ящик рубильниковый ЯРП-100А на два направления У1 IP54 соответствует требованиям безопасности для оборудования класса защиты IP54. Конструкция исключает случайный контакт с токоведущими частями благодаря изолированному корпусу и расположению ручки вне зоны опасности. Антикоррозийная обработка стали повышает долговечность в условиях повышенной влажности. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.3.

Преимущества

• Высокая степень защиты IP54 — допускает установку на улице и в сырых помещениях
• Цельносварной корпус — исключает деформацию и попадание пыли внутрь
• Удобный доступ к предохранителям через фронтальную панель
• Поддержка двух направлений — позволяет организовать резервирование или переключение нагрузки между двумя источниками
• Совместимость с типоразмером NH00 — широкий выбор готовых предохранителей

Ограничения применения

Не предназначается для частых операций включения/выключения — не рассчитан на работу в режиме контактора. Нельзя использовать в средах с постоянным воздействием струй воды, масла, агрессивных химикатов или взрывоопасными газами. Температурный диапазон не указан — рекомендуется избегать экстремальных значений ниже -25°C и выше +40°C. Предохранители необходимо менять только при отключенном питании — работа под напряжением запрещена.

Примеры использования

• Распределительный пункт на заводе — отключение участка линии для ремонта
• Щитовая на открытом воздухе — управление питанием насосной станции
• Линия конвейера — аварийное отключение при необходимости
• Объекты ЖКХ — резервное питание лифтового оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 100 А — используйте медные жилы минимум 16 мм²
• При установке на улице обеспечьте наклон крышки для оттока воды — не допускайте скопления осадков
• Проверяйте затяжку болтов крепления каждые 6–12 месяцев — особенно в вибрационных зонах
• Заменяйте предохранители только на аналогичные типа ППНИ-33 — не используйте другие номиналы без перерасчёта системы
• При работе с ящиком всегда отключайте питание и примените блокировку LOTO — даже при отключённом разъединителе возможна индукция
