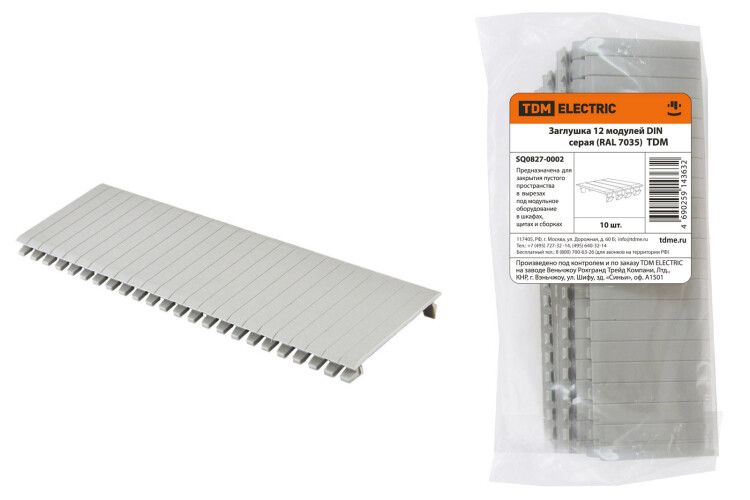

Заглушка 12 модулей DIN серая (RAL 7035) | SQ0827-0002 TDM

Заглушка 12 модулей DIN серая (RAL 7035) от TDM ELECTRIC (артикул sq0827-0002) предназначена для закрывания свободных мест в DIN-рейке, защищая доступ к токоведущим элементам внутри электрощита. Изготовлена из прочного АБС-пластика, совместима со стандартными модульными системами.

Назначение и область применения

Заглушка 12 модулей DIN серая (RAL 7035) используется для герметизации пустых участков на DIN-рейке в распределительных щитах. Предотвращает случайный контакт с проводниками, улучшает внешний вид установки и снижает риск попадания пыли и влаги внутрь шкафа. Применяется в промышленной автоматике, системах управления, бытовой и коммерческой электроустановке - там, где используются модульные устройства: автоматы, реле, преобразователи частоты.

Технические характеристики

• Ширина: 12 модулей (54 мм - один модуль = 17,5 мм)
• Цвет: серый (RAL 7035)
• Материал: АБС-пластик
• Поверхность: необработанная, матовая
• Форма: одноразовая, цельная заглушка

Совместимость и монтаж

Заглушка 12 модулей DIN серая (RAL 7035) совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается вручную - просто вставляется в пустую секцию рейки до характерного щелчка. Наличие насечек позволяет легко отломить часть заглушки, чтобы получить нужное количество модулей (например, 4 или 8), сохраняя целостность остальной части.

Особенности конструкции

На лицевой стороне заглушки выполнены глубокие насечки через каждые 17,5 мм - они соответствуют шагу одного модуля. Это позволяет без инструментов отламывать лишние части, адаптируя заглушку под реальное число установленных устройств. Кромки после отлома остаются безопасными - без острых выступов. Материал АБС-пластик обеспечивает жесткость и долговечность даже при температурных перепадах.

Преимущества

• Разделяется вручную без ножниц или плоскогубцев - экономит время при сборке
• Стандартный цвет RAL 7035 гармонирует с большинством корпусов щитов
• Высокая механическая прочность материала - не трескается при монтаже
• Не требует фиксации болтами или зажимами - надежно держится в рейке

Ограничения применения

Заглушка 12 модулей DIN серая (RAL 7035) не предназначена для использования во взрывоопасных средах, на открытом воздухе без защиты или в условиях постоянного воздействия воды. Не является IP-защитным элементом - не предотвращает проникновение жидкости внутрь шкафа. Для таких задач требуется применение специализированных заглушек с классом защиты IP65/IP67.

Примеры использования

• Закрытие пустых мест после замены автомата на более компактный
• Изоляция неиспользованных участков в щите управления станком
• Эстетичное завершение сборки шкафа с несколькими рядами модулей
• Поддержание порядка в распределительном щите на объекте ЖКХ

Практические советы

• Перед монтажом проверьте точное количество свободных модулей - лучше отломить лишнее, чем пытаться подрезать уже установленную заглушку
• При необходимости храните запасные части - отломанные фрагменты можно использовать как заглушки меньшей ширины
• Не используйте силовые инструменты для отламывания - достаточно легкого давления руками
• Если щит находится в помещении с высокой влажностью, дополнительно убедитесь, что все другие элементы также имеют достаточную степень защиты
