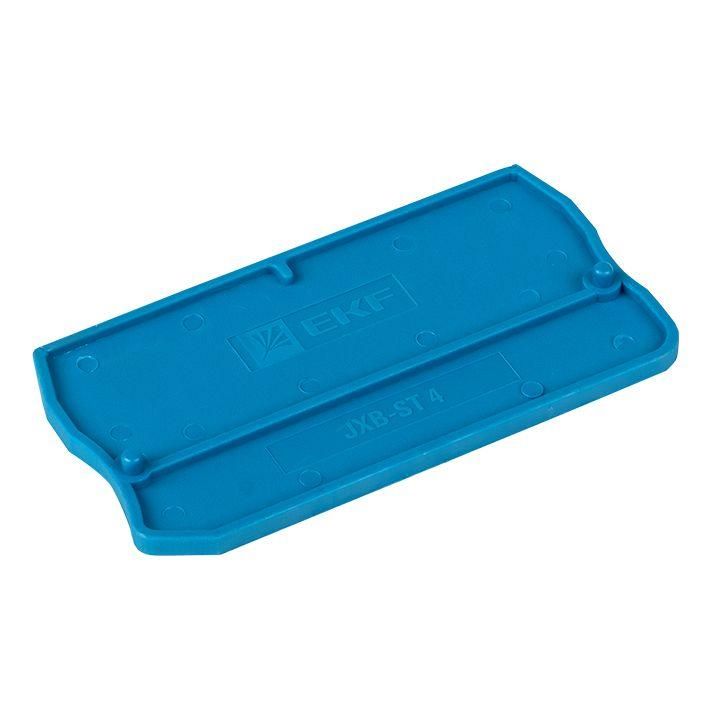

Заглушка для JXB-ST-4 синяя EKF PROxima | sak-st-4-blue

Заглушка для JXB-ST-4, ST-4 синяя от EKF PROxima используется для герметичного закрытия свободного контактного вывода на конце последней клеммы в ряду, предотвращая случайный доступ к токоведущим частям и обеспечивая безопасную сборку распределительных щитов.

Назначение и область применения

Заглушка для JXB-ST-4, ST-4 синяя применяется исключительно с клеммными колодками серии EKF PROxima JXB-ST-4 и JXB-ST. Она закрывает торец последнего модуля в собранном ряду, защищая от внешних воздействий и предотвращая риск прикосновения к живым частям. Устанавливается в распределительных щитах с DIN-рейкой 35 мм там, где требуется завершить цепочку клемм - например, после подключения всех проводников в группе фаз, нулей или PE.

Технические характеристики

• Тип: торцевая заглушка
• Материал: огнестойкий полиамид класса V0 - самозатухающий, не распространяет горение
• Толщина: 2 мм - соответствует габаритам корпуса клеммы, плотно прилегает без люфта
• Фиксация: защелкивающаяся - фиксируется механически без инструментов
• Цвет: синий - визуально отличает её от других элементов (например, жёлто-зелёных заземляющих клемм)

Совместимость и монтаж

Заглушка для JXB-ST-4, ST-4 синяя совместима только с клеммами серии JXB-ST-4 и JXB-ST от EKF PROxima. Устанавливается на правый торец последней клеммы в ряду. Для монтажа достаточно совместить выступы заглушки с пазами корпуса и надавить до характерного щелчка - фиксация происходит автоматически. Отсоединить можно, аккуратно поддев кромку плоской отверткой. Не совместима с другими сериями клемм, даже если они имеют аналогичный шаг установки.

Безопасность и стандарты

• Класс воспламеняемости V0 - соответствие требованиям IEC 60695-11-10
• Работает в температурном диапазоне клемм JXB-ST (-25C…+85C)
• Не содержит свинца и других запрещённых веществ - соответствует RoHS

Преимущества

• Герметизация открытых контактов снижает риск поражения током и замыканий
• Автоматическая защелка позволяет монтировать без инструментов - экономит время при сборке
• Цветная маркировка (синий) помогает быстрее определить тип клеммы в щите
• Изготовлена из того же материала, что и основная клемма - гарантирует одинаковую термостойкость и долговечность

Ограничения применения

• Не предназначена для использования вне системы JXB-ST-4 / JXB-ST - не подходит для других брендов или серий
• Не является защитным кожухом - не заменяет крышку щита или IP-корпус
• Не рассчитана на нагрузку выше 800 В переменного тока - работает только в рамках допустимых параметров клемм
• Не следует использовать в условиях постоянного механического давления или ударных нагрузок

Примеры использования

• Завершение ряда клемм для фазных проводников в этажном щите
• Закрытие крайнего контакта при использовании одной клеммы для заземления в шкафу управления станком
• Установка на конце группы нулевых клемм перед установкой крышки распределительного щита

Практические советы

• Перед установкой заглушки проверьте, чтобы все провода были правильно затянуты - нельзя закрывать клемму с незавершенным подключением
• При сборке нескольких рядов клемм используйте синюю заглушку только на конце самого последнего ряда - она не предназначена для перегородок между рядами
• Если нужна защита от пыли и влаги - комбинируйте эту заглушку с IP-rated крышками щита; сама заглушка не имеет степени защиты IP
• Держите запасные заглушки - особенно синие - при обслуживании щитов, так как они часто теряются при демонтаже
