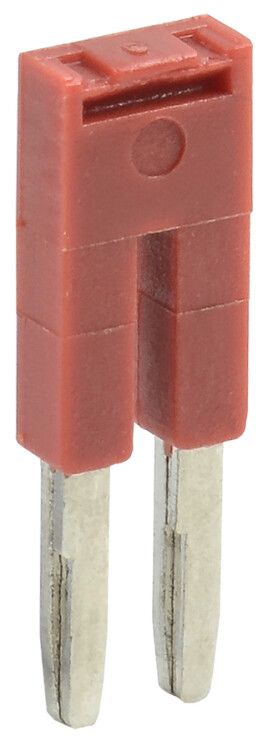

Перемычка для КПИ-1,5мм2 2PIN | YZN11FBS-001-2P IEK

Перемычка для клеммной колодки КПИ-1,5 мм2 2PIN от IEK предназначена для быстрого и надёжного соединения двух соседних клемм в пружинных клеммных колодках. Артикул yzn11fbs-001-2p обеспечивает электрический контакт между полюсами без необходимости прокладки проводов - идеально подходит для компактных распределительных щитов.

Назначение и область применения

Перемычка для клеммной колодки КПИ-1,5 мм2 2PIN используется для создания последовательного или параллельного соединения между двумя клеммами в клеммных колодках серии КПИ. Применяется в распределительных щитах, автоматических выключателях, устройствах защиты и управления, где требуется упростить wiring и снизить количество проводов. Подходит для установки в промышленном оборудовании, системах освещения, конвейерах и автоматизации зданий.

Технические характеристики

• Номинальный ток: 18 А - способна безопасно передавать нагрузку до этого значения без перегрева;
• Номинальное напряжение: 500 В - рассчитана на работу в сетях переменного тока до 500 В;
• Сечение провода: 1,5 мм2 - совместима с клеммными колодками, предназначенными для проводов такого сечения;
• Количество полюсов: 2 - соединяет два контакта подряд;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Изоляция: да - корпус выполнен из термостойкого пластика, предотвращает случайное замыкание;
• Цвет: красный - визуальное отличие от других перемычек, упрощает диагностику и обслуживание;
• Срок службы: 15 лет - при соблюдении условий эксплуатации сохраняет работоспособность длительное время;
• Способ монтажа: втычной - просто вставляется в пазы клеммы без инструментов.

Совместимость и монтаж

Перемычка для клеммной колодки КПИ-1,5 мм2 2PIN совместима исключительно с клеммными колодками серии КПИ, имеющими стандартные пазы для гребёнок 2PIN. Устанавливается путём плотного введения в пазы до характерного щелчка. Не используйте силу - при некорректной установке можно повредить контакты клеммы. Перед монтажом убедитесь, что клемма свободна и не находится под напряжением. Монтаж возможен только при температуре от -40C до +90C.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к электрооборудованию для внутренней установки. Изоляционный материал соответствует нормам UL94 V-0 по горючести. Наличие изоляции снижает риск поражения током и короткого замыкания при близком расположении фазных проводников.

Преимущества

• Ускоряет сборку щита - вместо нескольких перемычек из провода используется одна гребёнка;
• Снижает вероятность ошибок при монтаже - фиксированная длина и форма исключают неправильное соединение;
• Обеспечивает равномерный контакт - медные пластины обеспечивают минимальное сопротивление во всех точках;
• Легко демонтировать - достаточно потянуть за край, чтобы извлечь без инструментов;
• Цветовая маркировка - красный цвет позволяет быстро определить тип и назначение перемычки при обслуживании.

Ограничения применения

• Не применяется с клеммами других серий (например, KPT, KEI, WAGO) - несовместимые формы пазов;
• Не допускается использование при токе выше 18 А - риск перегрева и деформации;
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации - возможен самопроизвольный выход из паза;
• Запрещено использовать в средах с агрессивными химическими веществами - изоляция не устойчива к растворителям и маслам.

Примеры использования

• Соединение входных фаз в групповых автоматах в этажных щитах;
• Объединение цепей управления в пультах автоматики;
• Распределение питания по нескольким реле или контакторам в одном ряду;
• Формирование шины N или PE в распределительных щитах с использованием клемм КПИ.

Практические советы

• Выбирая перемычку, проверьте, что клемма имеет именно 2-полюсную конфигурацию - другие варианты (3PIN, 10PIN) не подходят;
• При замене старой перемычки - всегда отключите питание и убедитесь, что клеммы не заряжены;
• Для удобства обслуживания - используйте красные перемычки только для фазных цепей, белые/чёрные - для нулевых;
• Не комбинируйте эту перемычку с другими моделями в одной цепи - различия в глубине посадки могут вызвать плохой контакт;
• Артикул yzn11fbs-001-2P от IEK лучше всего заказывать в комплекте с клеммами КПИ того же производства - гарантирует максимальную совместимость.
